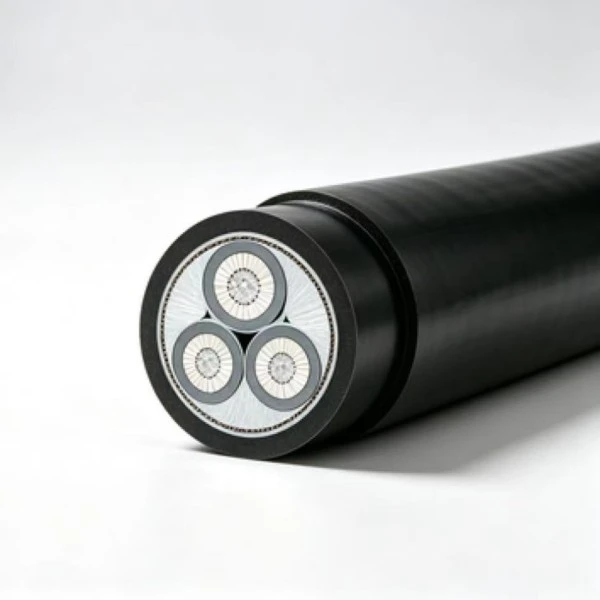

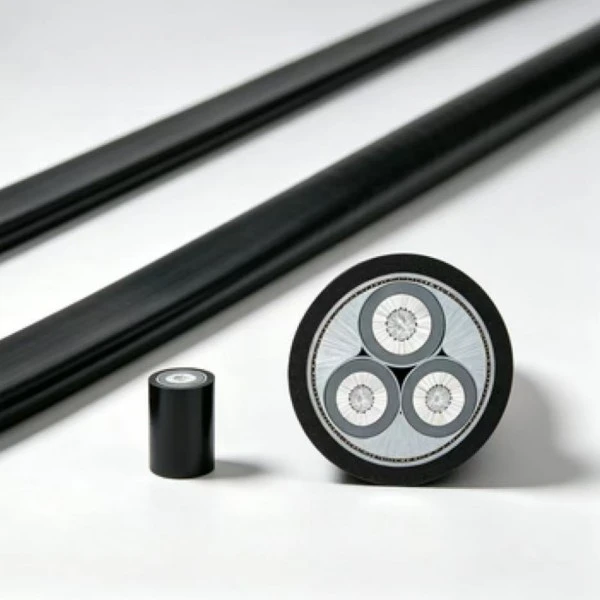

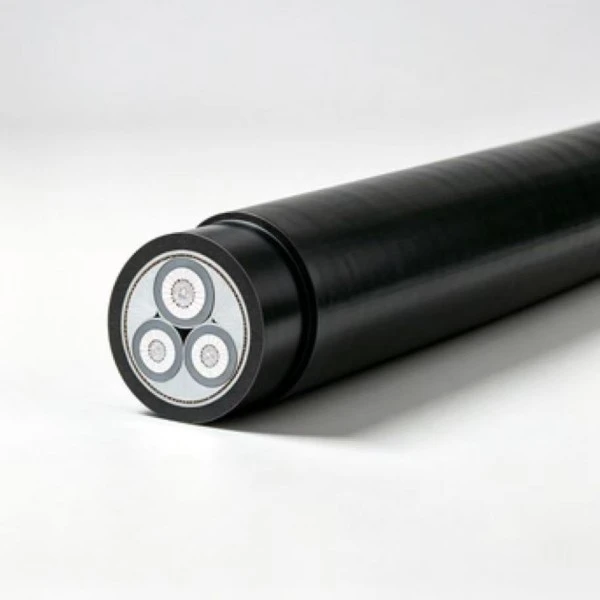

کابل برق ولتاژ پایین آلومینیوم XLPE از هادی های آلومینیومی با عایق XLPE برای توزیع برق کم ولتاژ 0.6/1 کیلوولت استفاده می کند. هادی آلومینیومی وزن کابل را در مقایسه با ساختار مسی کاهش می دهد، در حالی که XLPE عایق الکتریکی پایداری را در دمای کاری مشخص شده ارائه می دهد. کابل را می توان برای تاسیسات ثابت در کارخانه ها، سیستم های توزیع در فضای باز، ترانشه های کابل و سایر کاربردهایی که شرایط تخمگذار با مشخصات محصول مطابقت دارد، پیکربندی کرد.
|
مقطع اسمی (mm²) |
ضخامت عایق (میلی متر) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت هادی DC (Ω/کیلومتر) Al |
ولتاژ تست (کیلو ولت/5 دقیقه) |
ظرفیت هوا (A) (الف)-ال |
آمپاسیت در خاک مدفون مستقیم (A) - Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
0.0778 ≤ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
درجه ولتاژ Uo/U (kV) |
مورد نیاز |
|
3.6/6، 6/6 |
تخلیه جزئی ≤ 10 pC در 1.73U₀ |
|
8.7/10، 12/20 |
تخلیه جزئی ≤ 10 pC در 1.73U₀ |
|
18/30، 21/35 |
تخلیه جزئی ≤ 10 pC در 1.73U₀ |
|
26/35 |
تخلیه جزئی ≤ 10 pC در 1.73U₀ |
برای کابل های تک هسته ای، شعاع خمش مجاز \(20\times(d+D)\pm5\%\) است.
برای کابل های چند هسته ای، شعاع خمش مجاز \(15\times(d+D)\pm5\%\) است.
D = قطر خارجی واقعی کابل (میلی متر)
d = قطر واقعی هادی (mm)
قبل از گرم کردن در دمای زیر 0 درجه سانتیگراد اجباری است. کابل باید مطابق با روش تخمگذار در دمای پایین قابل حمل و نصب شود تا خطر آسیب مکانیکی به عایق یا غلاف کاهش یابد.
با توجه به اطلاعات فنی ارائه شده هیچ محدودیتی در تفاوت ارتفاع تخمگذار عمودی وجود ندارد. روش نصب، چیدمان ثابت و وزن کابل همچنان باید هنگام برنامه ریزی مسیرهای عمودی در نظر گرفته شود.
|
دمای هوا |
||||||||||||||||
|
دمای عملیاتی (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
دمای خاک |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
کابل برق کم ولتاژ آلومینیوم XLPE را می توان برای توزیع ولتاژ پایین ثابت در داخل کارگاه های کارخانه، انبارها و سایر ساختمان های صنعتی استفاده کرد. مسیریابی معمولی شامل سینی کابل و سیستم کابل دیواری است. هنگام انتخاب اندازه هادی، بار متصل، ترتیب نصب، دمای محیط و افت ولتاژ مورد نیاز باید با هم بررسی شوند.
برای تاسیسات ثابت در فضای باز، کابل را می توان در امتداد سازه های مناسب، قطب های تاسیسات یا سایر سیستم های پشتیبانی که توسط مشخصات پروژه مجاز است هدایت کرد. غلاف برای قرار گرفتن در معرض عادی در فضای باز محافظت می کند، در حالی که نور خورشید طولانی مدت، تغییرات دما، رطوبت و بارگذاری مکانیکی باید در هنگام نصب در نظر گرفته شود.
ترانشه های کابل و تونل های برق مسیرهای مشترکی را برای مدارهای توزیع برق ثابت فراهم می کنند. نصب باید اجازه اتلاف حرارت کافی را بدهد و پشتیبانی و حفاظت مناسب را فراهم کند. در تاسيسات محصور شده يا گروهي، به جاي اعمال مستقيم جريان نامي هوا، بايد عوامل تصحيح آمپر و شرايط واقعي محيط در نظر گرفته شوند.
دفن مستقیم را می توان در جایی در نظر گرفت که ساخت کابل، شرایط خاک و حفاظت مکانیکی الزامات پروژه را برآورده می کند. عمق دفن، زهکشی، بارگذاری خارجی و احتمال حفاری در آینده باید قبل از نصب بررسی شود. اقدامات حفاظتی ممکن است در خاک خورنده یا مکان هایی که در معرض نیروهای مکانیکی قابل توجهی هستند مورد نیاز باشد.
کابل را می توان برای توزیع ولتاژ پایین ثابت در نوسازی شبکه برق روستایی و کارهای زیرساختی مشابه در نظر گرفت. هادی های آلومینیومی وزن کابل را کاهش می دهند، که می تواند در مواردی که مسیرهای کابلی طولانی نیاز به حمل و نقل و نصب قابل توجهی دارد، مفید باشد. اندازه هادی باید از بار مورد انتظار، طول مسیر، نیاز افت ولتاژ و شرایط نصب پیروی کند.
A: ولتاژ نامی 0.6/1 کیلو ولت برای توزیع عمومی برق ولتاژ پایین است. بسته به شرایط ساخت و ساز و پروژه، روش‌های نصب می‌تواند شامل مسیریابی سربار در فضای باز، ترانشه کابل و برنامه‌های خاص مدفون مستقیم باشد. استفاده در فضای باز باید نور خورشید، باران، دما، حفاظت مکانیکی و خواص غلاف مشخص شده را در نظر بگیرد.
پاسخ: برای کابل های تک هسته ای، نیاز خمش مشخص شده \(20\times(d+D)\pm5\%\ است، در حالی که مورد نیاز برای کابل های چند هسته ای \(15\times(d+D)\pm5\%\) است. زمانی که دمای محیط تخمگذار زیر 0 درجه سانتیگراد باشد، پیش گرمایش لازم است. کابل نباید به زور در دماهای پایین خم یا کشیده شود زیرا PVC یا سایر مواد غلاف پلیمری می توانند انعطاف پذیری کمتری داشته باشند.
A: جدول فنی ارائه شده سطوح مقطع اسمی از 1.5 میلی متر مربع تا 1000 میلی متر مربع را پوشش می دهد. در دسترس بودن بستگی به مشخصات مورد نیاز و برنامه تولید دارد. الزامات برش به طول و علامت گذاری کابل را می توان برای سفارشات پروژه با مقدار، اندازه هادی و تاریخ تحویل مورد نیاز قبل از تولید مورد بحث قرار داد.
الف: آلومینیوم چگالی کمتری نسبت به مس دارد، وزن کابل را کاهش می دهد و حمل و نقل و جابجایی را برای بسیاری از تاسیسات آسان تر می کند. مواد رسانا همچنین در بسیاری از کاربردها هزینه مواد کمتری دارد. با این حال، انتخاب هادی نباید تنها بر اساس قیمت مواد باشد. ظرفیت حمل جریان، افت ولتاژ، طول مسیر، روش اتصال و شرایط نصب همگی باید بررسی شوند.
A: سوابق بازرسی کارخانه و مدارک تست الکتریکی مربوطه را می توان با توجه به مشخصات محصول و الزامات سفارش ارائه کرد. اسناد انگلیسی زبان را می توان در صورت نیاز برای بررسی پروژه های خارج از کشور یا اسناد گمرکی تهیه کرد. گواهی‌های دقیق، گزارش‌های آزمایشی و فرمت سند باید با توجه به بازار مقصد و الزامات پذیرش پروژه تأیید شود.
الف: دفن مستقیم فقط باید در جایی انجام شود که ساخت کابل و شرایط محل مطابق با الزامات قابل اجرا باشد. در جایی که کابل در معرض خوردگی شدید خاک، رطوبت زیاد، بارگیری وسایل نقلیه، فعالیت های حفاری یا سایر خطرات مکانیکی قرار دارد، می توان آستین ها یا مجراهای محافظ را در نظر گرفت. عمق دفن و زهکشی مناسب نیز باید در طرح نصب گنجانده شود.
A: زمان سرب بستگی به مقطع هادی، ساخت کابل، مقدار سفارش، ظرفیت تولید، بسته بندی و الزامات اسناد دارد. در صورت در دسترس بودن مواد و ظرفیت، مشخصات استاندارد ممکن است برنامه های تولید کوتاه تری داشته باشد. سفارشات سفارشی یا با حجم بالا باید از قبل با کارخانه تایید شود تا تولید و ارسال با برنامه زمانبندی پروژه هماهنگ شود.
الف: جریان مجاز با دمای محیط تغییر می کند زیرا شرایط اتلاف گرما با افزایش یا کاهش دمای محیط تغییر می کند. بنابراین هنگام انتخاب اندازه هادی و روش نصب باید ضرایب تصحیح ارائه شده در جدول فنی را در نظر گرفت. گروه بندی کابل، تهویه، دمای خاک و شرایط دفن نیز می تواند بر جریان مجاز واقعی تأثیر بگذارد.
برای استعلام پروژه باید ولتاژ، مقطع هادی، طول کابل، نحوه نصب، شرایط محیطی و کمیت مورد نیاز ارائه شود تا مشخصات و مدارک فنی مناسب تایید شود.
