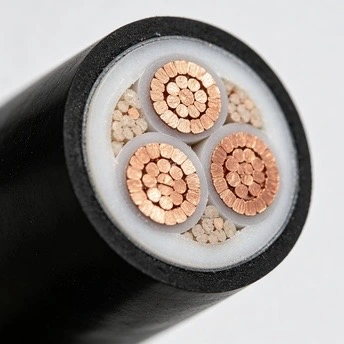

کیانچنگکابل های برق ولتاژ پایین را با ولتاژ 0.6/1 کیلو ولت برای توزیع برق ولتاژ پایین و اتصال تجهیزات تامین می کند. این طیف شامل سازه های هادی مسی و آلومینیومی با XLPE، PVC و گزینه های عایق یا پوشش ویژه قابل اجرا می باشد. بسته به پروژه، کابل ها را می توان در پیکربندی های تک هسته ای یا چند هسته ای برای نصب ثابت در ساختمان ها، تاسیسات صنعتی، پروژه های زیربنایی و سیستم های انرژی تجدید پذیر عرضه کرد.
فاکتورهای اصلی انتخاب شامل مواد هادی، سطح مقطع هادی، تعداد هسته ها، ساخت عایق و غلاف، روش نصب و بار الکتریکی مدار می باشد. برای کاربردهایی با الزامات عملکرد آتش اضافی، گزینه های قابل اجرا ضد شعله، مقاوم در برابر آتش یا دود کم را می توان با توجه به مشخصات مورد نیاز و محیط نصب انتخاب کرد.
| نام محصول | مشخصات موجود | رتبه بندی ولتاژ | تنظیمات |
|---|---|---|---|
| کابل های برق فشار ضعیف | عایق Cu/Al XLPE، FR، LSZH، PVC | 0.6/1 کیلو ولت | هادی تک هسته ای / چند هسته ای، مسی یا آلومینیومی |
هادی های مسی و آلومینیومی برای نیازهای مختلف الکتریکی و نصبی در دسترس هستند. مس معمولاً در جایی انتخاب می‌شود که رسانایی بالاتر و انعطاف‌پذیری رسانا بیشتر مورد نیاز است، در حالی که آلومینیوم می‌تواند وزن هادی و هزینه مواد را برای کاربردهای توزیع برق مناسب کاهش دهد. سطح مقطع هادی نهایی باید با توجه به الزامات حمل جریان، شرایط نصب، افت ولتاژ مجاز و استانداردهای قابل اجرا تعیین شود.
عایق XLPE به دلیل خواص عایق الکتریکی و دمای کار مداوم بالاتر در مقایسه با عایق PVC معمولی معمولاً برای انتقال برق با ولتاژ پایین استفاده می شود. برای سازه های کابلی قابل اجرا، دمای کار رسانا می تواند تحت شرایط مشخص شده تا 90 درجه سانتیگراد برسد، در حالی که دمای اتصال کوتاه می تواند تا 250 درجه سانتیگراد برای سیستم عایق XLPE مربوطه برسد.
سازه های عایق PVC نیز برای کاربردهایی در دسترس هستند که شرایط الکتریکی، مکانیکی و محیطی مورد نیاز مناسب باشد. انتخاب بین XLPE، PVC، عملکرد آتش و سازه‌های کم دود باید بر اساس محیط نصب باشد تا نوع مواد به تنهایی.
کابل های تک هسته ای معمولا برای مدارهای با جریان بالاتر و ترتیبات نصب خاص استفاده می شوند، در حالی که کابل های چند هسته ای می توانند توزیع مدارهای متعدد را در یک مجموعه کابل ساده کنند. پیکربندی‌های معمولی شامل ساختارهای تک هسته‌ای و 2 تا 5 هسته‌ای، مشروط به مشخصات محصول خاص است.

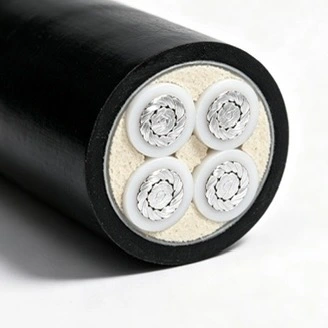

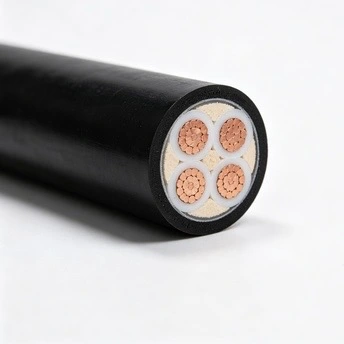

برای تاسیساتی که رفتار آتش سوزی و تولید دود ملاحظات طراحی مهم هستند، Qiancheng می تواند گزینه های کابل FR و LSZH قابل اجرا را ارائه دهد. سازه های مقاوم در برابر شعله یا مقاوم در برابر آتش باید با توجه به سطح عملکرد آتش و مشخصات پروژه مورد نیاز انتخاب شوند، در حالی که سازه های LSZH به طور کلی برای محیط های بسته یا عمومی در نظر گرفته می شوند که انتشار دود و هالوژن نیاز به کنترل دارند.
این گزینه ها قابل تعویض نیستند. یک کابل مقاوم در برابر آتش، یک کابل مقاوم در برابر آتش و یک کابل LSZH الزامات عملکرد متفاوتی را برآورده می کند، بنابراین ساخت و ساز مورد نیاز باید در برابر استانداردهای پروژه قابل اجرا، محیط نصب و الزامات آزمایش تأیید شود.
استاندارد قابل اجرا بستگی به ساخت کابل و الزامات پروژه دارد. محدوده محصول ممکن است بر اساس استانداردهای چینی، بین المللی و منطقه ای مربوطه، از جمله استانداردهای زیر مشخص شده برای محصولات قابل اجرا، تولید و آزمایش شود:
| استاندارد / گواهینامه | جزئیات |
|---|---|
| استاندارد چینی | GB/T 12706-2020 |
| استاندارد بین المللی | IEC 60502 |
| استاندارد اروپا | HD 620 |
| استاندارد بریتانیا | BS 7870 |
| استانداردهای ایمنی آتش نشانی | NF C32-320، IEC 60332 |
قبل از حمل و نقل، محصولات قابل اجرا تحت بازرسی های کیفی قرار می گیرند که ویژگی های کلیدی کابل را پوشش می دهد. بررسی های معمولی شامل مقاومت هادی، ابعاد عایق و عملکرد مقاومت الکتریکی است. گواهینامه CE و گزارش های آزمایش مربوطه می تواند برای محصولات قابل اجرا در صورت نیاز بازار مقصد یا اسناد پروژه ارائه شود.
کابل برق ولتاژ پایین برای اتصالات توزیع برق و تجهیزات مورد استفاده قرار می گیرد که در آن ولتاژ سیستم در محدوده 0.6/1kV قابل اجرا باشد. کاربردهای رایج عبارتند از:
مشخصات کابل مناسب باید بر اساس شرایط واقعی برق و نصب تعیین شود. عوامل کلیدی عبارتند از ظرفیت حمل جریان مورد نیاز، مواد هادی، سطح مقطع هادی، تعداد هسته ها، افت ولتاژ، روش نصب، دمای محیط و عملکرد مورد نیاز آتش یا دود.
برای نصب زیرزمینی، کانالی، داخلی یا خارجی، ساختار کابل نیز باید از نظر شرایط مکانیکی، حرارتی و محیطی مربوطه بررسی شود. در جایی که یک پروژه استاندارد یا گواهینامه خاصی را مشخص می کند، طراحی کابل و مستندات آزمایشی موجود باید قبل از سفارش تأیید شود.
کیانچنگ می تواند ولتاژ مورد نیاز، مواد رسانا، پیکربندی هسته، روش نصب و استاندارد قابل اجرا را بررسی کند تا به تعیین مشخصات کابل ولتاژ پایین مناسب برای کاربرد مورد نظر کمک کند.
