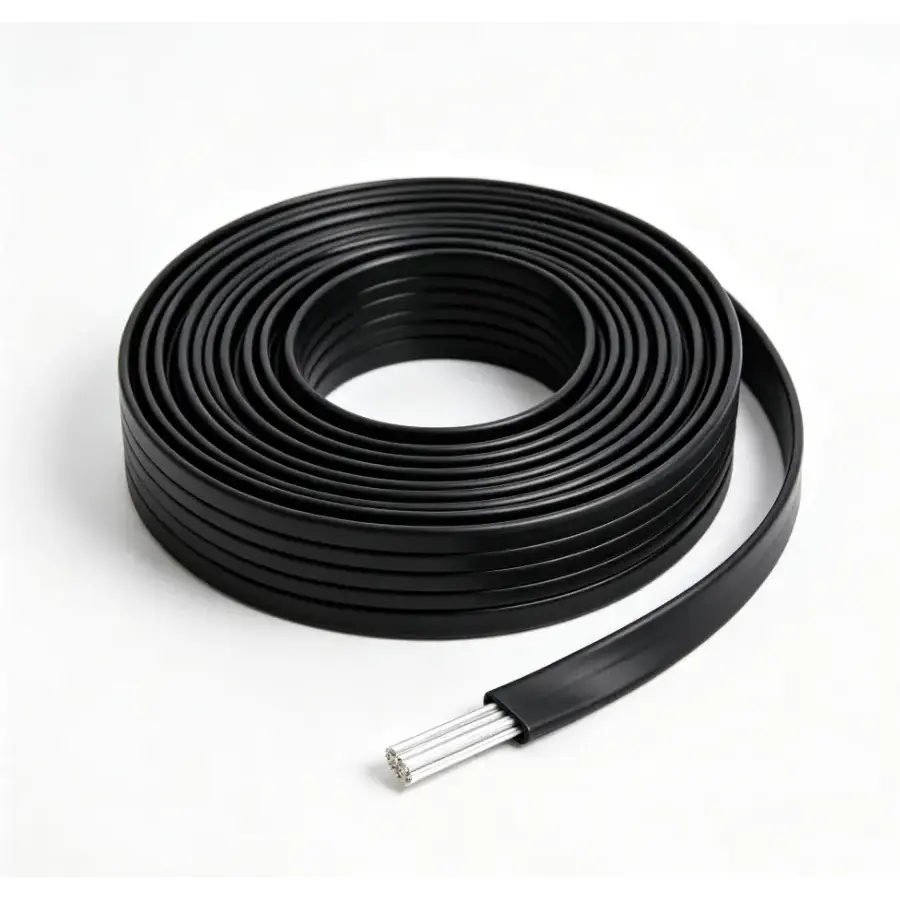

کیانچنگ سیم تخت عایق پی وی سی آلومینیومیبرای توزیع برق کم ولتاژ طراحی شده است که در آن مسیریابی عملی، وزن کمتر هادی، راندمان نصب و عایق قابل اعتماد مهم هستند. با ساختار مسطح، هادی آلومینیومی با خلوص بالا و محافظت دو لایه PVC، یک گزینه سیم کشی عملی برای کاربردهای صنعتی شهری و سبک فراهم می کند.
انتخاب سیم برق مناسب به چیزی بیش از مقایسه مواد رسانا نیاز دارد. فضای نصب، ولتاژ نامی، حفاظت مکانیکی، وزن کابل، دمای عملیاتی و شرایط کاربرد همگی بر عملکرد سیم کشی طولانی مدت تأثیر می گذارند. سیم تخت عایق آلومینیومی PVC یک هادی آلومینیومی سبک وزن را با عایق PVC و پیکربندی کابل مسطح ترکیب می‌کند، و آن را به ویژه در مواردی که فضای سیم کشی محدود است یا به مقادیر زیادی کابل کم ولتاژ نیاز است، مفید می‌سازد.
فهرست مطالب
سیم تخت عایق پی وی سی آلومینیومی چیست؟
در کجا می توان از سیم تخت عایق آلومینیومی PVC استفاده کرد؟
چگونه باید سیم تخت مناسب را انتخاب کنید؟
مقایسه مشخصات سیم مسطح PVC PVC
در هنگام نصب چه نکاتی را باید در نظر گرفت؟
چرا سیم مسطح عایق بندی شده PVC از آلومینیوم Qiancheng را انتخاب کنید؟
سیم تخت عایق پی وی سی آلومینیومی چیست؟
سیم تخت عایق پی وی سی آلومینیومی یک کابل برق کم ولتاژ است که یک هادی آلومینیومی را با عایق PVC و یک غلاف بیرونی PVC ترکیب می کند. برخلاف کابل‌های گرد معمولی، هسته‌های آن در یک پیکربندی مسطح قرار گرفته‌اند که می‌تواند مسیریابی را در مناطق نصب محدود آسانتر کند.
محصول Qiancheng به عنوان مدل BLVVB شناخته می شود و از یک هادی آلومینیومی با خلوص بالا استفاده می کند. بسته به مشخصات مورد نیاز، هادی را می توان به صورت هادی آلومینیومی تک جامد یا هادی آلومینیومی رشته ای تولید کرد. این محصول در آرایش های مسطح 2 یا 3 هسته ای با سطح مقطع هادی از 2.5 میلی متر مربع تا 10 میلی متر مربع موجود است.
عایق و غلاف پی وی سی عایق الکتریکی و حفاظت اولیه در برابر رطوبت معمولی، سایش و قرار گرفتن در معرض محیط را در شرایط عملیاتی مشخص شده فراهم می کند. این باعث می شود کابل برای کاربردهای مختلف توزیع برق کم ولتاژ سبک وزن مناسب باشد.
برای خریدارانی که گزینه‌های جایگزین را ارزیابی می‌کنند، سیم مسی مسطح عایق‌شده PVC نیز می‌تواند زمانی که رسانایی الکتریکی بالاتر در اولویت است در نظر گرفته شود.
مشخصات کلیدی چیست؟
مشخصات فنی همیشه باید قبل از انتخاب کابل بررسی شود زیرا اندازه هادی، درجه ولتاژ، روش نصب و شرایط محیطی به طور مستقیم بر مناسب بودن برنامه تأثیر می گذارد.
| پارامتر | مشخصات | اهمیت عملی |
|---|---|---|
| مدل محصول | BLVVB | پیکربندی سیم مسطح PVC عایق شده آلومینیومی را مشخص می کند |
| مواد هادی | آلومینیوم با خلوص بالا | یک راه حل هادی سبک وزن برای سیم کشی ولتاژ پایین ارائه می دهد |
| هادی مقطع | 2.5mm²–10mm² | امکان انتخاب با توجه به بار پروژه و الزامات نصب را فراهم می کند |
| ترتیب هسته | 2-3 هسته | مناسب برای پیکربندی های رایج توزیع برق ولتاژ پایین |
| عایق | پی وی سی | عایق الکتریکی اطراف هادی را فراهم می کند |
| غلاف | غلاف تخت پی وی سی | حفاظت مکانیکی و محیطی اضافی را فراهم می کند |
| ولتاژ نامی | 300/500 ولت | برای کاربردهای ولتاژ پایین مشخص طراحی شده است |
| مقاومت عایق | ≥5MΩ·km در 20 درجه سانتی گراد | عملکرد عایق را در شرایط آزمایشی مشخص شده نشان می دهد |
| تحمل ولتاژ | 2 کیلو ولت به مدت 5 دقیقه | از تأیید عایق الکتریکی در طول آزمایش پشتیبانی می کند |
| دمای عملیاتی | -15 تا 70 درجه سانتی گراد | محدوده دمایی مشخص شده را برای عملیات تعریف می کند |
انتخاب واقعی کابل همیشه باید بر اساس مشخصات فنی قابل اجرا، الزامات الکتریکی محلی، محیط نصب و بار الکتریکی مورد انتظار باشد.
مزایای اصلی چیست؟
1. ساخت و ساز مسطح کارآمد در فضا
پروفیل تخت به کابل اجازه می دهد تا نسبت به بسیاری از کابل های گرد معمولی نزدیک تر به سطوح نصب بنشیند. این می تواند برای سیم کشی دیوارهای مخفی، حفره های سقف، شیارهای باریک و شکاف های تجهیزات که فضای نصب محدود است مفید باشد.
2. وزن هادی کمتر
آلومینیوم چگالی کمتری نسبت به مس دارد. بنابراین، یک هادی آلومینیومی می تواند وزن کلی هادی را در مقایسه با یک هادی مسی با کاربرد مشابه کاهش دهد. این ویژگی به ویژه زمانی مفید می شود که پروژه ها شامل کابل کشی طولانی، مقادیر زیاد یا حمل و نقل در فواصل قابل توجه باشد.
3. حفاظت عملی PVC
ترکیب عایق پی وی سی و غلاف پی وی سی یک ساختار محافظ لایه ای در اطراف هادی آلومینیومی ایجاد می کند. در شرایط عملیاتی مشخص شده، این ساختار به محافظت در برابر رطوبت معمولی، سایش و قرار گرفتن در معرض محیط کمک می کند.
4. مسیریابی آسانتر در فضاهای محدود
ساختار مسطح می تواند موقعیت کابل را در جایی که فضا محدود است ساده کند. نصب‌کنندگان ممکن است سازماندهی سیم‌کشی را از طریق فضاهای سقف، شیارهای دیوار، شکاف‌های تجهیزات و سایر مناطق باریک آسانتر بدانند.
5. انتخاب مواد آگاهانه هزینه
برای پروژه هایی که وزن هادی و اقتصاد مواد مهم هستند، آلومینیوم می تواند جایگزین عملی برای مس باشد. با این حال، آلومینیوم رسانایی الکتریکی کمتری نسبت به مس دارد، بنابراین سطح مقطع هادی باید متناسب با بار الکتریکی مورد نیاز و شرایط نصب انتخاب شود.
در کجا می توان از سیم تخت عایق آلومینیومی PVC استفاده کرد؟
سیم مسطح عایق بندی شده آلومینیومی PVC در درجه اول برای کاربردهای سبک و کم ولتاژ توزیع برق در نظر گرفته شده است. ساختار مسطح و هادی آلومینیومی آن را به ویژه برای پروژه هایی که فضای نصب و وزن کابل ملاحظات مهمی هستند، کاربردی می کند.
- سیم کشی مسکونی:زمانی که طراحی الکتریکی اجازه هادی های آلومینیومی را می دهد، برای برخی از کاربردهای سیم کشی دیوار و سقف مخفی مناسب است.
- بازسازی منزل:مشخصات صاف آن می تواند مسیریابی را در طول پروژه های جایگزینی و بازسازی مدار قدیمی ساده کند.
- توزیع برق مغازه:می تواند برای توزیع مناسب ولتاژ پایین در فضاهای تجاری استفاده شود.
- کارگاه های کوچک:مناسب برای برنامه های منتخب توزیع برق ثابت.
- تجهیزات مکانیکی:می تواند منبع تغذیه ولتاژ پایین خارجی را در جایی که مشخصات کابل مطابق با نیازهای تجهیزات باشد، ارائه دهد.
- سیم کشی موقت کارگاه:ساختار سبک وزن آن می تواند برای تاسیسات ولتاژ پایین موقت مناسب مناسب باشد.
- انبارها:می تواند روشنایی انتخاب شده و نیازهای توزیع برق را پشتیبانی کند.
- تاسیسات کشاورزی:زمانی که شرایط محیطی به درستی ارزیابی شده باشد، می تواند در پروژه های تامین برق گلخانه ای و سایر پروژه های کشاورزی استفاده شود.
- تاسیسات پشتیبانی فتوولتائیک:می توان برای کاربردهای مناسب سیم کشی کمکی ولتاژ پایین در نظر گرفت.
برای نصب در فضای باز با قرار گرفتن طولانی مدت در معرض نور خورشید و باران، حفاظت اضافی یا یک راه حل کابلی مقاوم در برابر آب و هوا باید در نظر گرفته شود به جای اینکه فرض کنیم که ساختار PVC استاندارد برای هر شرایط فضای باز مناسب است.
چگونه باید سیم تخت مناسب را انتخاب کنید؟
انتخاب کابل باید با الزامات واقعی برق و نصب شروع شود نه اینکه صرفاً گزینه کم هزینه را انتخاب کنید. خریداران می توانند عوامل زیر را ارزیابی کنند:
- ولتاژ مورد نیاز را تعیین کنید.اطمینان حاصل کنید که ولتاژ نامی کابل برای مدار مورد نظر مناسب است.
- بار الکتریکی مورد انتظار را محاسبه کنید.سطح مقطع هادی باید بر اساس الزامات فعلی و استانداردهای الکتریکی قابل اجرا انتخاب شود.
- شرایط نصب را ارزیابی کنیددر نظر بگیرید که آیا کابل پنهان می شود، در معرض دید قرار می گیرد، از یک شکاف باریک عبور می کند یا در نزدیکی تجهیزات نصب می شود.
- محدوده دما را بررسی کنید.اطمینان حاصل کنید که دمای مورد انتظار محیط و عملکرد در محدوده کابل مشخص شده باقی می ماند.
- قرار گرفتن در معرض محیطی را در نظر بگیرید.رطوبت، نور خورشید، مواد شیمیایی، ساییدگی و استرس مکانیکی همه باید ارزیابی شوند.
- پیکربندی هسته مناسب را انتخاب کنید.تعداد هسته ها باید با طراحی مدار مطابقت داشته باشد.
- طول کابل و الزامات بسته بندی را تأیید کنید.برای پروژه های بزرگ، طول رول مناسب و بسته بندی صادراتی می تواند کارایی حمل و نقل و حمل و نقل را بهبود بخشد.
هنگامی که پروژه مستلزم شرایط نصب خاصی است، توصیه می شود قبل از سفارش، اطلاعاتی مانند ولتاژ، سطح مقطع هادی، شماره هسته، کاربرد، طول مورد نیاز و مقدار مورد انتظار را در اختیار تامین کننده قرار دهید.
مقایسه مشخصات سیم مسطح PVC PVC
| عامل انتخاب | سیم مسطح PVC PVC | چرا اهمیت دارد |
|---|---|---|
| هادی | آلومینیوم با خلوص بالا | وزن هادی را کاهش می دهد و می تواند مزایای هزینه مواد را ارائه دهد |
| شکل کابل | تخت | به ساده‌سازی مسیریابی در فضاهای نصب محدود کمک می‌کند |
| عایق | پی وی سی | عایق الکتریکی را فراهم می کند |
| غلاف | پی وی سی | محافظت در برابر قرار گرفتن در معرض محیطی معمولی را اضافه می کند |
| گزینه های اصلی | 2-3 هسته | از پیکربندی های مختلف سیم کشی ولتاژ پایین پشتیبانی می کند |
| مقطع | 2.5mm²–10mm² | امکان انتخاب بر اساس نیازهای الکتریکی را فراهم می کند |
| ولتاژ نامی | 300/500 ولت | محدوده کاربرد ولتاژ پایین مورد نظر را تعریف می کند |
| دما | -15 تا 70 درجه سانتی گراد | به تعیین مناسب بودن برای محیط های مختلف کمک می کند |
در هنگام نصب چه نکاتی را باید در نظر گرفت؟
حتی کابلی که به درستی تولید شده باشد، در صورت انتخاب یا نصب نادرست می تواند عملکرد ضعیفی داشته باشد. برای سیم مسطح PVC عایق شده آلومینیومی، شیوه های نصب حرفه ای باید شامل موارد زیر باشد:
- از سطح مقطع هادی مناسب برای جریان مورد انتظار استفاده کنید.
- از استانداردهای ملی و محلی تاسیسات برقی قابل اجرا پیروی کنید.
- از خم شدن بیش از حد یا آسیب مکانیکی در هنگام نصب خودداری کنید.
- کابل را از لبه های تیز و سایش شدید محافظت کنید.
- از ترمینال ها و روش های اتصال مناسب طراحی شده برای هادی های آلومینیومی استفاده کنید.
- اتصالات را به دقت بررسی کنید زیرا آلومینیوم و مس ویژگی های الکتریکی و مکانیکی متفاوتی دارند.
- برای کاربردهای خارج از منزل، قرار گرفتن در معرض UV، باران، تغییرات دما و حفاظت مکانیکی را ارزیابی کنید.
- شرایط نصب را در محدوده عملیاتی مشخص شده سازنده نگه دارید.
این شیوه ها به حفظ یکپارچگی عایق کمک می کند و از انتقال پایدار برق در سراسر شرایط سرویس مورد نظر کابل پشتیبانی می کند.
سوالات متداول
1. سیم تخت عایق آلومینیومی PVC عمدتاً برای چه استفاده می شود؟
عمدتاً برای کاربردهای مناسب توزیع برق ولتاژ پایین در محیط های مسکونی، تجاری، کشاورزی، کارگاهی و صنعتی سبک طراحی شده است. ساختار مسطح آن به ویژه در مواردی که مسیریابی سازمان یافته و فضای نصب محدود مهم است مفید است.
2. چه اندازه هادی موجود است؟
مشخصات Qiancheng ارجاع شده، سطوح مقطع هادی را از 2.5 میلی‌متر مربع تا 10 میلی‌متر مربع، با آرایش‌های مسطح 2 هسته‌ای و 3 هسته‌ای برای نیازهای مختلف سیم‌کشی در دسترس است.
3. آیا آلومینیوم برای هر سیم کشی بهتر از مس است؟
خیر. آلومینیوم و مس رسانایی الکتریکی، وزن، ویژگی های اتصال و هزینه مواد متفاوتی دارند. زمانی که وزن کمتر هادی و صرفه اقتصادی مواد در اولویت هستند، آلومینیوم می تواند سودمند باشد، در حالی که ممکن است در جایی که رسانایی بالاتر مورد نیاز است، مس ترجیح داده شود. انتخاب صحیح به طراحی الکتریکی بستگی دارد.
4. آیا می توان کابل را سفارشی کرد؟
کیانچنگ از منبع یابی مبتنی بر مشخصات و الزامات سفارشی پشتیبانی می کند. خریداران می توانند در مورد سطح مقطع هادی، طول کابل، پیکربندی هسته، الزامات کاربرد و مقدار سفارش با تامین کننده صحبت کنند.
5. آیا می توان از آن در فضای باز استفاده کرد؟
زمانی که شرایط محیطی در حد توانایی های محصول باقی بماند، می توان آن را برای کاربردهای مناسب در فضای باز در نظر گرفت. برای قرار گرفتن طولانی مدت در معرض نور خورشید و باران، مجرای اضافی، محافظ، یا ساخت کابل مقاوم در برابر آب و هوا ممکن است لازم باشد.
6. بسته بندی کابل برای حمل و نقل چگونه است؟
سیم روی یک قرقره پیچیده شده و با فیلم پلاستیکی برای بسته بندی صادراتی محافظت می شود. این رویکرد بسته بندی به محافظت از سیم پیچ های کابل تمام شده در حین جابجایی، بارگیری و حمل و نقل کمک می کند.
چرا سیم مسطح عایق بندی شده PVC از آلومینیوم Qiancheng را انتخاب کنید؟
برای خریدارانی که به دنبال راه‌حلی عملی برای توزیع برق با ولتاژ پایین هستند، سیم تخت عایق‌شده آلومینیومی Qiancheng از یک هادی آلومینیومی با خلوص بالا، عایق PVC، غلاف PVC و ساخت و ساز مسطح با فضا کارآمد ترکیب می‌کند. مشخصات آن الزامات رایج ولتاژ پایین را پوشش می دهد، در حالی که ساختار سبک وزن آن می تواند برای پروژه هایی که شامل مسیریابی و حمل و نقل کابل گسترده است مفید باشد.
کیانچنگ از منبع یابی مبتنی بر مشخصات، سفارشات انبوه و الزامات سفارشی پشتیبانی می کند. خریداران می توانند مواد هادی مورد نظر، مقطع، تعداد هسته، رتبه بندی ولتاژ، کاربرد، طول کابل و مقدار مورد نظر را برای کمک به تعیین پیکربندی مناسب ارائه دهند.
اگر سیم مسطح آلومینیومی را برای سیم کشی مسکونی، توزیع کارگاهی، تاسیسات کشاورزی، منبع تغذیه تجهیزات یا سایر پروژه های ولتاژ پایین تامین می کنید، درباره سیم تخت عایق پی وی سی آلومینیومی Qiancheng بیشتر بدانید و الزامات پروژه خود را با سازنده در میان بگذارید. برای مشخصات، سفارشی سازی، خرید عمده و پشتیبانی قیمت،با ما تماس بگیریدبا جزئیات برنامه شما و پارامترهای کابل مورد نیاز.
