کابل کنترل پی وی سی مسی

مدل اصلی محصول: KVV

کابل کنترل مسی پی وی سی یک هادی مسی بدون اکسیژن با خلوص بالا را با عایق PVC و یک غلاف محافظ برای کنترل ولتاژ پایین، نظارت و مدارهای کمکی ترکیب می کند. ساختار KVV برای سیم کشی ثابت در نظر گرفته شده است که در آن چندین سیگنال کنترلی یا عملکرد الکتریکی باید از طریق یک کابل هدایت شوند. اندازه هادی، مقدار هسته، محافظ و زره پوش را می توان با توجه به پیکربندی تجهیزات و محیط نصب انتخاب کرد.

برای اتوماسیون صنعتی، تجهیزات الکتریکی و سیستم‌های کنترل ساختمان، این کابل یک گزینه سیم‌کشی چند هسته‌ای کاربردی برای اتصال کابینت‌های کنترل، دستگاه‌های میدانی، موتورها، سنسورها و سایر مدارهای کمکی ارائه می‌کند. مشخصات قابل اجرا باید از روی ولتاژ مدار، سطح مقطع هادی، تعداد هسته ها، روش تخمگذار و شرایط محیطی به جای تعداد هسته به تنهایی تایید شود.

جدول ابعاد و پارامترهای فنی مشخصات محصول

مشخصات ساختمانی و الکتریکی

هادی مسی برای کنترل و مدارهای کمکی

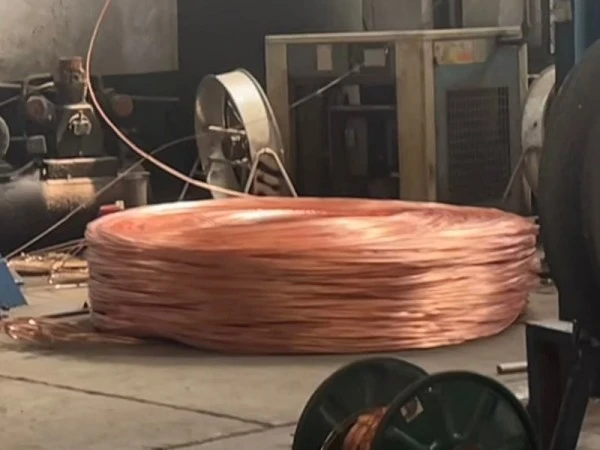

رسانا به عنوان مس بدون اکسیژن با خلوص بالا، با گزینه های مقطعی از 0.5 تا 10 میلی متر مربع مشخص شده است. برای کاربردهای کنترل، اندازه هادی باید با بار متصل، ولتاژ کنترل، افت ولتاژ مجاز و فاصله نصب مطابقت داشته باشد. محدوده هسته موجود از 2 تا 61 هسته همچنین به یک کابل اجازه می دهد چندین مدار کنترل یا نظارت را در خود جای دهد.

عایق و غلاف پی وی سی

PVC عایق الکتریکی اولیه و حفاظت خارجی را برای ساخت و ساز استاندارد KVV فراهم می کند. حداکثر دمای عملیاتی طولانی مدت ذکر شده 70 درجه سانتیگراد است، در حالی که جدول دمای محیط تخمگذار حداقل 0 درجه سانتیگراد را مشخص می کند. شرایط نصب خارج از این محدودیت ها به جای تغییر ساده روش نصب، مستلزم تأیید ساختار کابل و درجه مواد است.

گزینه های محافظ و زره پوش

مدارهای کنترلی نصب شده نزدیک به تجهیزات فرکانس متغیر، موتورها یا سایر منابع الکتریکی ممکن است به محافظ اضافی نیاز داشته باشند. پیکربندی‌های KVVP و KVVRP می‌توانند از محافظ بافته شده با نرخ پوشش مشخص شده استفاده کنند، در حالی که KVVP2 از بسته‌بندی نوار مسی استفاده می‌کند. در جایی که حفاظت مکانیکی در اولویت است، ساختار KVV22 زره‌های نواری فولادی دوبل را اضافه می‌کند. این تنظیمات باید با توجه به منبع تداخل، قرار گرفتن در معرض مکانیکی و مسیر تخمگذار انتخاب شوند.

شرایط نصب که بر انتخاب کابل تأثیر می گذارد

روش نصب ارتباط مستقیمی با ساخت کابل مورد نیاز یک پروژه دارد. کابل‌های غیر زره‌دار فهرست‌شده در جدول مشخصات دارای حداقل شعاع خمشی 6 برابر قطر خارجی کابل هستند، در حالی که سازه‌های زره‌دار یا محافظ نوار مسی حداقل به 12 برابر قطر خارجی نیاز دارند. حفظ شعاع خمشی مشخص شده به جلوگیری از فشار مکانیکی بیش از حد بر عایق و ساختار کابل در هنگام نصب کمک می کند.

برای دفن مستقیم، حداقل عمق ذکر شده 0.7 متر است، با حفاظت اضافی در برابر آسیب های مکانیکی خارجی. هنگامی که چندین کابل به صورت موازی نصب می شوند، فضای اتلاف حرارت کافی باید حفظ شود. این جزئیات به ویژه زمانی مرتبط هستند که از مشخصات کابل کنترل یکسانی در مناطق مختلف نصب استفاده می شود.

سناریوهای کاربردی

اتوماسیون صنعتی: کابل کنترل پی وی سی مسی را می توان برای کابینت های کنترل PLC، تجهیزات خط تولید، مدارهای کنترل ماشین و سیم کشی سیگنال کمکی که در آن چندین عملکرد کنترل ولتاژ پایین نیاز به اتصال دارند، استفاده کرد.

تجهیزات مکانیکی و الکتریکی: برای مدارهای کنترل و بازخورد مرتبط با پمپ ها، فن ها، کمپرسورها، ماشین آلات، تجهیزات تبرید و سایر ماشین آلات الکتریکی استفاده می شود.

سیستم های ساختمانی و شهری: در اتوماسیون ساختمان، کنترل آسانسور، تجهیزات کنترل آتش، کنترل نور خیابان و سیستم های آبرسانی یا زهکشی که در آن مشخصات کابل مطابق با الزامات مدار قابل اجرا باشد، استفاده می شود.

تجهیزات انرژی جدید: می تواند برای مدارهای کنترل و نظارت کمکی در اطراف تجهیزات فتوولتائیک، سیستم های ذخیره انرژی و زیرساخت های شارژ زمانی که ولتاژ، دما و شرایط نصب در محدوده مشخصات قابل اجرا قرار می گیرند، استفاده شود.

حمل و نقل و انبارداری: برای مدارهای کنترلی برای سیستم های انتقال، تجهیزات انبار و سایر سیستم های لجستیکی با کارکرد الکتریکی اعمال می شود. در مواردی که تداخل یا قرار گرفتن در معرض مکانیکی نیاز به حفاظت بیشتری دارد، می‌توان سازه‌های محافظ یا زره پوش را در نظر گرفت.

تایید کیفیت و مشخصات

برای خرید فنی یا مشخصات پروژه، کابل کنترل پی وی سی مسی باید با پارامترهای قابل اندازه گیری بررسی شود نه اینکه فقط بر توضیحات کلی محصول تکیه شود. موارد مربوطه شامل مواد هادی، سطح مقطع، مقدار هسته، مقاومت عایق، عملکرد مقاومت در برابر ولتاژ، شعاع خمشی و ساختار محافظ یا زره پوش انتخاب شده است.

مشخصات ارائه شده GB/T 9330-2020 را به عنوان استاندارد مرجع معرفی می کند و الزامات ولتاژ نامی، مقاومت، عایق و نصب را ارائه می کند. برای پروژه های صادراتی، استاندارد مورد نیاز IEC، اسناد آزمایش و الزامات بازار مقصد باید به طور جداگانه قبل از تولید تأیید شود. در مواردی که ساختار محافظ، زره پوش یا مقاوم در برابر آتش مورد نیاز است، مدل دقیق نیز باید در مشخصات خرید ذکر شود.

نحوه انتخاب مشخصات مناسب

با عملکرد الکتریکی مدار شروع کنید و تعیین کنید که آیا کابل سیگنال های کنترل، نظارت، بازخورد یا کمکی را حمل می کند. سپس سطح مقطع هادی و مقدار هسته مورد نیاز را تأیید کنید. برای پروژه‌هایی که تداخل الکتریکی دارند، ساختار محافظ را در نظر بگیرید. برای مسیرهای در معرض دید که حفاظت مکانیکی مهم است، یک نسخه زرهی ممکن است مناسب تر باشد.

برای سیستم های کنترل بزرگتر، رزرو هسته های اضافی می تواند ظرفیت تغییرات مدار آینده را فراهم کند. جدول یک پیشنهاد هسته یدکی 10 تا 20 درصد را فهرست می کند، در حالی که انتخاب مقطع باید بر اساس بار واقعی، طول مدار، افت ولتاژ و شرایط نصب بررسی شود. یک هادی بزرگتر نباید صرفاً به این دلیل انتخاب شود که پروژه تعداد نقاط کنترل بیشتری دارد.

سوالات متداول

1. چه استانداردی برای این کابل استفاده شده است؟

مشخصات ارائه شده برای مرجع محصول GB/T 9330-2020 برای کابل های کنترل عایق پلاستیکی است. برای سفارشات صادراتی، الزامات IEC و استانداردهای بازار مقصد باید مطابق با کاربرد واقعی و ساخت کابل تأیید شوند.

2. چه مقادیر هسته و اندازه هادی موجود است؟

محدوده ذکر شده 2 تا 61 هسته و سطح مقطع هادی از 0.5 تا 10 میلی متر مربع را پوشش می دهد. مقادیر هسته معمولی شامل 4، 7، 10، 14، 19، 24 و 37 هسته است، در حالی که 0.75، 1.0، 1.5 و 2.5 میلی متر مربع به عنوان مقاطع متداول ذکر شده است.

3. آیا نسخه محافظ برای برنامه های دارای تداخل الکتریکی موجود است؟

بله سازه های KVVP و KVVRP را می توان با محافظ بافته شده با نرخ پوشش ذکر شده حداقل 80٪ مشخص کرد. KVVP2 از بسته بندی نوار مسی استفاده می کند. ساختار محافظ مناسب به منبع تداخل و محیط نصب بستگی دارد.

4. شرایط دمای عملیاتی و تخمگذار چیست؟

داده‌های فنی ارائه‌شده حداکثر دمای کارکرد مجاز طولانی‌مدت 70 درجه سانتی‌گراد و دمای معمولی محیط تخمگذار حداقل 0 درجه را فهرست می‌کند. در صورت نیاز به نصب زیر 0℃، پیش گرمایش کابل در جدول مشخص شده است. سازه های ویژه با دمای پایین باید به طور جداگانه برای محیط های سردتر تأیید شوند.

5. آیا می توان از کابل برای دفن مستقیم استفاده کرد؟

مشخصات ارائه شده حداقل عمق تخمگذار مستقیم دفن شده 0.7 متر را فهرست می کند و خواستار محافظت در برابر آسیب های مکانیکی خارجی است. ساخت کابل واقعی باید در برابر شرایط خاک، قرار گرفتن در معرض مکانیکی، رطوبت و الزامات نصب پروژه قبل از دفن مستقیم بررسی شود.

6. هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟

برای بررسی دقیق مشخصات، مقدار هسته مورد نیاز، سطح مقطع هادی، ولتاژ نامی، طول کابل، روش تخمگذار و محیط نصب را ارائه دهید. اگر محافظ، بسته بندی نوار مسی، زره نواری فولادی یا ساختار مقاوم در برابر آتش مورد نیاز است، شرایط مربوطه را لحاظ کنید تا بتوان مدل کابل و مستندات فنی را به درستی مطابقت داد.
