مدل اصلی محصول: N-KVV(NH-KVV).

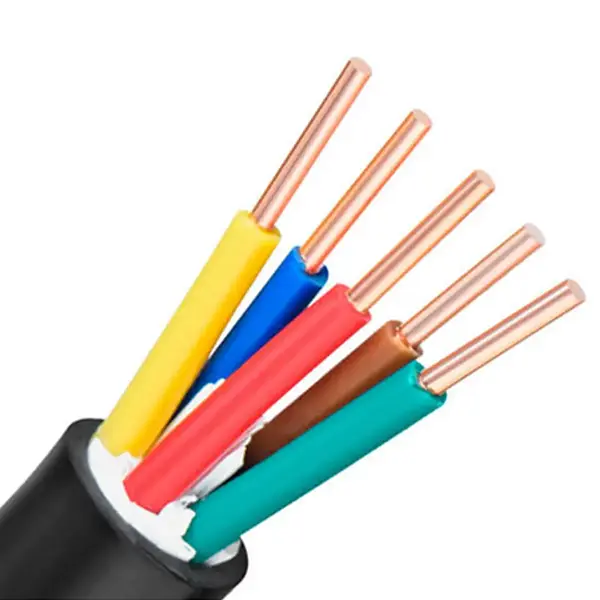

کابل کنترل مقاوم در برابر حریق پی وی سی مسی، یک هادی مسی، لایه مقاوم در برابر آتش میکا نواری و عایق و غلاف PVC را برای مدارهای کنترلی و کمکی که نیاز به ساخت کابل مقاوم در برابر آتش دارند، ترکیب می کند. کابل 450/750 ولت برای کاربردهایی در نظر گرفته شده است که حفظ تداوم مدار برای یک دوره مشخص در معرض آتش سوزی بخشی از طراحی سیستم است. بسته به ساختار هادی، کابل را می توان با هادی های مسی کلاس 1 یا کلاس 5 پیکربندی کرد.
نوار میکا یک لایه کلیدی مقاوم در برابر آتش را در اطراف هادی تشکیل می دهد، در حالی که گزینه های هادی انعطاف پذیر باعث می شود کابل از طریق سینی کابل، کابینت های کنترل و اتصالات تجهیزات عبور کند. انتخاب مشخصات باید سطح مقطع هادی، مقدار هسته، شرایط نصب و الزامات عملکرد آتش سیستم کامل الکتریکی را در نظر بگیرد.
|
مقطع اسمی (mm²) |
تعداد هادی ها |
لایه مقاوم در برابر آتش |
ضخامت عایق پی وی سی (میلی متر) |
مقاومت هادی DC 20 ℃ (Ω/کیلومتر) |
مقاومت هادی DC 20 ℃ (Ω/کیلومتر) |
|
|
|
مواد |
|
آبکاری غیر فلزی |
روکش فلزی |
|
0.5 |
1 یا 7 |
نوار میکا |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 یا 7 |
نوار میکا |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 یا 7 |
نوار میکا |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 یا 7 |
نوار میکا |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 یا 7 |
نوار میکا |
0.8 |
7.41 |
7.56 |
|
4 |
1 یا 7 |
نوار میکا |
0.8 |
4.61 |
4.70 |
|
6 |
1 یا 7 |
نوار میکا |
0.8 |
3.08 |
3.11 |
|
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
نوار میکا در اطراف هادی به عنوان جزء اصلی مقاوم در برابر آتش قرار گرفته است. در معرض آتش سوزی، این لایه برای حفظ عایق الکتریکی برای شرایط تست مشخص شده و کمک به حفظ تداوم مدار برای مدت زمان مورد نیاز در نظر گرفته شده است. درجه واقعی مقاومت در برابر آتش باید در برابر مشخصات محصول و روش آزمایش قابل اجرا برای پروژه تأیید شود.
ساختار هادی می تواند بر اساس مس کلاس 1 یا کلاس 5 با توجه به پیکربندی کابل مورد نیاز باشد. جدول فنی مقدار هادی، سطح مقطع و مقادیر مقاومت 20 ℃ DC را ارائه می دهد که اجازه می دهد پارامترهای الکتریکی قبل از تأیید مشخصات بررسی شوند.
PVC عایق اولیه اطراف هادی را فراهم می کند و به حفاظت مکانیکی کلی کابل کمک می کند. ضخامت عایق ذکر شده با مقطع اسمی تغییر می کند، بنابراین مشخصات کابل باید همراه با اندازه هادی مورد نیاز و شرایط نصب انتخاب شود.
کابل کنترل مقاوم در برابر حریق پی وی سی مسی برای مدارهایی در نظر گرفته شده است که در آن کنترل، زنگ خطر، نظارت یا عملکردهای کمکی ممکن است در طول یک رویداد آتش سوزی برای مدت معینی در دسترس باقی بماند. مدارهای معمولی شامل کابینت های کنترل حفاظت در برابر آتش، تجهیزات دود اگزوز، پمپ های آتش نشانی و سایر سیستم های کنترل شده الکتریکی است.
عملکرد مقاوم در برابر آتش باید به عنوان بخشی از طراحی مدار کامل در نظر گرفته شود. مسیریابی کابل، روش پشتیبانی، تجهیزات متصل، محیط نصب و طبقه بندی مورد نیاز در برابر آتش، همگی می توانند بر عملکرد نهایی سیستم تأثیر بگذارند.
1. مهندسی حفاظت در برابر آتش: کابینت‌های کنترل اتصال حفاظت از حریق، سیستم‌های اعلام حریق، فن‌های خروجی دود و مدارهای کنترل پمپ آب آتش نشانی.
2. نیروگاه‌ها: کابینت‌های کنترل برق، خطوط کنترل ثانویه برای مجموعه‌های ژنراتور و سیم‌کشی کنترل یا سیگنال در اتاق‌های توزیع برق.
3. صنعت متالورژی: کنسول‌های عملیات خودکار و مدارهای کنترل برای تجهیزات خط تولید در کارگاه‌های متالورژی.
4. ساخت و ساز ساختمان: اتاق‌های ماشین‌آلات زیرزمین، سیستم‌های تهویه مطبوع مرکزی و سیستم‌های کنترل اتصال حفاظت در برابر آتش آسانسور.
5. صنعت عمومی: تجهیزات تصفیه فاضلاب، خطوط تولید خشک‌کن و مدارهای کنترلی پشتیبان ماشین‌ابزار که در آن ساخت و ساز مقاوم در برابر آتش مورد نیاز است.
سطح مقطع مورد نیاز باید بر اساس بار الکتریکی، عملکرد مدار، مقاومت مجاز هادی و الزامات نصب قابل اجرا تعیین شود. داده های موجود، مقطع اسمی از 0.5 میلی متر مربع تا 6 میلی متر مربع را پوشش می دهد.
مقدار هسته باید با تعداد مدارهای کنترل، هشدار، نظارت و مدارهای کمکی که باید حمل شوند مطابقت داشته باشد. جدول تنظیمات هسته توصیه شده را از طریق 61 هسته، با مقادیر هسته سفارشی مطابق با مشخصات ارائه شده، فهرست می کند.
در جایی که کابل ها باید از کابینت های کنترل، سینی ها یا اتصالات تجهیزات عبور کنند، ساختار هادی و شرایط خمش مجاز باید با هم در نظر گرفته شوند. شعاع خمش مورد نیاز باید از مشخصات کابل قابل اجرا تایید شود نه اینکه فقط از نوع هادی فرض شود.
کابل های مقاوم در برابر آتش باید با توجه به مدت زمان آزمایش مورد نیاز، شرایط قرار گرفتن در معرض آتش و استاندارد سیستم انتخاب شوند. کابل نباید فقط با عبارت "مقاوم در برابر آتش" مشخص شود. طبقه بندی عملکرد مورد نیاز و مستندات آزمون پشتیبانی نیز باید تایید شود.
برای خرید پروژه، نقاط تأیید اصلی شامل مواد هادی و ساختار، مقطع اسمی، مقاومت هادی، پیکربندی نوار میکا، ضخامت عایق PVC و ابعاد کابل نهایی است. این ویژگی های قابل اندازه گیری مبنای عملی برای مقایسه کابل عرضه شده با مشخصات فنی توافق شده فراهم می کند.
برای سفارشات صادراتی یا مهندسی، Qiancheng می تواند مستندات محصول مورد نیاز را با توجه به مشخصات کابل و الزامات پروژه هماهنگ کند. اگر گزارش آزمایش، گواهی یا سند بازرسی خاصی در برابر آتش سوزی مورد نیاز است، باید قبل از تأیید سفارش شناسایی شود تا بتوان مدارک مربوطه را با پیکربندی واقعی کابل بررسی کرد.
ولتاژ نامی 450/750 ولت است. این برای مدارهای کنترل، نظارت و کمکی در نظر گرفته شده است که در آن ساختار مقاوم در برابر آتش مشخص شده مورد نیاز است.
نوار میکا به عنوان لایه مقاوم در برابر آتش در اطراف هادی استفاده می شود. عملکرد آن کمک به حفظ عایق الکتریکی و تداوم مدار تحت شرایط مشخص شده تست آتش است.
این جدول سطوح مقطع اسمی از 0.5 میلی متر مربع تا 6 میلی متر مربع را با پیکربندی هادی مربوطه، ضخامت عایق PVC و مقادیر مقاومت هادی DC 20 درج می کند.
اعداد هسته توصیه شده لیست شده عبارتند از 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و 61. مقادیر هسته سفارشی را می توان با توجه به مشخصات پروژه مورد بحث قرار داد.
این می تواند در سیستم های کنترل حفاظت از آتش، مدارهای کنترل نیروگاه، تجهیزات متالورژی، سیستم های مکانیکی و الکتریکی ساختمان، تجهیزات تصفیه فاضلاب و سایر کاربردهای کنترل صنعتی که در آن ساخت کابل مقاوم در برابر آتش مورد نیاز است، استفاده شود.
برای تایید مشخصات، ارائه مدل مورد نیاز، سطح مقطع هادی، مقدار هسته، طول کابل، محیط نصب، الزامات مقاومت در برابر آتش و هرگونه مدارک فنی مورد نیاز یا سوابق بازرسی مفید است.
