مدل های محصول: ZR-KVV یعنی Z(A، B، C، D)-KVV، ZR-KVVP یعنی Z(A، B، C، D)-KVVP، ZR-KVV22 یعنی Z(A، B، C، D)-KV2، و غیره.

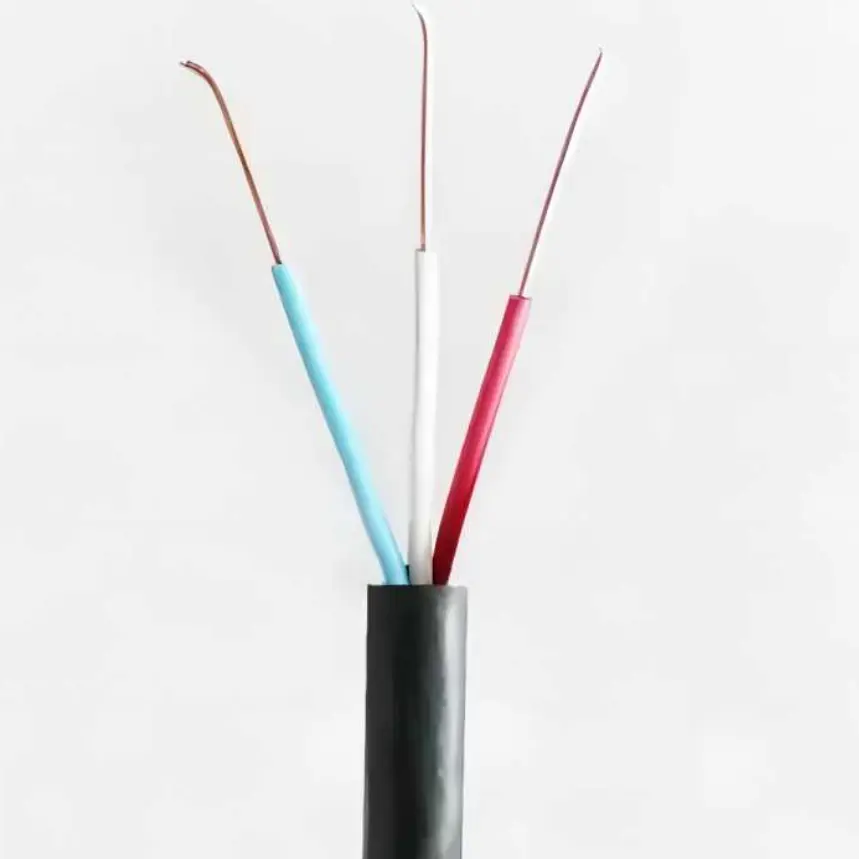

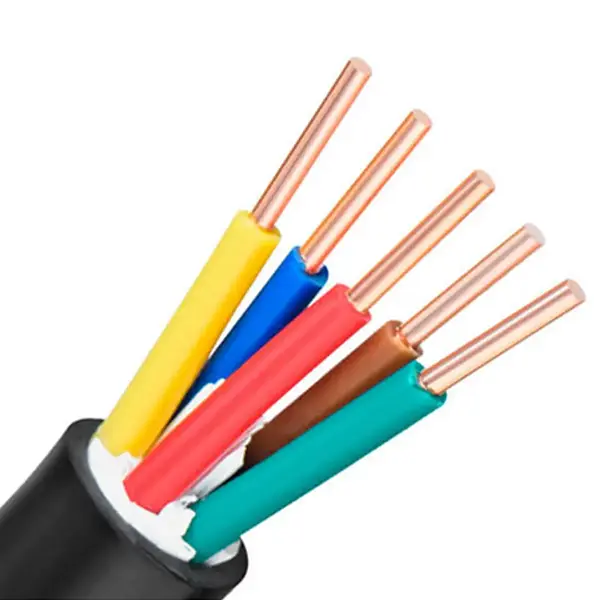

کابل کنترل مقاوم در برابر شعله پی وی سی مسی یک کابل کنترلی 450/750 ولتی است که از هادی های مسی بدون اکسیژن با خلوص بالا، نوار میکا و عایق و غلاف PVC ضد شعله استفاده می کند. سازه های هادی جامد کلاس 1، رشته ای کلاس 2 و سازه های هادی انعطاف پذیر کلاس 5 برای شرایط سیم کشی مختلف در دسترس هستند. این کابل برای کنترل، نظارت و مدارهای کمکی در تاسیسات صنعتی، ساختمان‌ها و سایر سیستم‌های الکتریکی ولتاژ پایین که در آن‌ها عملکرد مقاوم در برابر شعله و مقاوم در برابر آتش مورد نیاز است، در نظر گرفته شده است.
ساختار کابل همچنین می تواند شامل بافته شدن سیم مسی اختیاری یا محافظ نوار مسی با مقادیر هسته از 2 تا 61 هسته باشد. بنابراین انتخاب می‌تواند بر اساس نوع هادی، سطح مقطع، کمیت هسته، الزامات محافظ، روش نصب و الزامات مربوط به عملکرد آتش‌سوزی پروژه باشد.
|
دسته پارامتر |
مورد پارامتر |
شاخص فنی |
|
پیکربندی ساختار |
مواد هادی |
مس بدون اکسیژن با خلوص بالا؛ هادی سفت و سخت جامد / هادی انعطاف پذیر چند رشته اختیاری است |
|
|
مقطع هادی |
0.5 میلی متر مربع الی 10 میلی متر مربع |
|
|
لایه عایق |
نوار میکا مقاوم در برابر آتش + عایق پی وی سی |
|
|
لایه محافظ (اختیاری) |
بافندگی سیم مسی / بسته بندی نوار مسی، نرخ پوشش محافظ ≥80٪ |
|
|
غلاف بیرونی |
غلاف پی وی سی ضد شعله |
|
|
مشخصات کمیت هسته |
2 تا 61 هسته، اختیاری |
|
عملکرد الکتریکی |
ولتاژ نامی |
450/750 ولت |
|
|
مقاومت عایق در 20 ℃ |
≥100MΩ·km |
|
|
ولتاژ مقاومت فرکانس برق |
3 کیلو ولت، بدون خرابی به مدت 5 دقیقه |
|
|
مقاومت هادی DC |
مطابق با استاندارد GB/T 9330 |
|
عملکرد ضد شعله و مقاوم در برابر آتش |
رتبه بندی مقاومت در برابر آتش |
قرار گرفتن در معرض آتش در دمای کمتر از 830 درجه سانتیگراد به مدت 90 دقیقه |
|
|
رتبه بندی ضد شعله |
الزامات ZA، ZB، ZC مشخص شده در GB/T 19666 را برآورده می کند. |

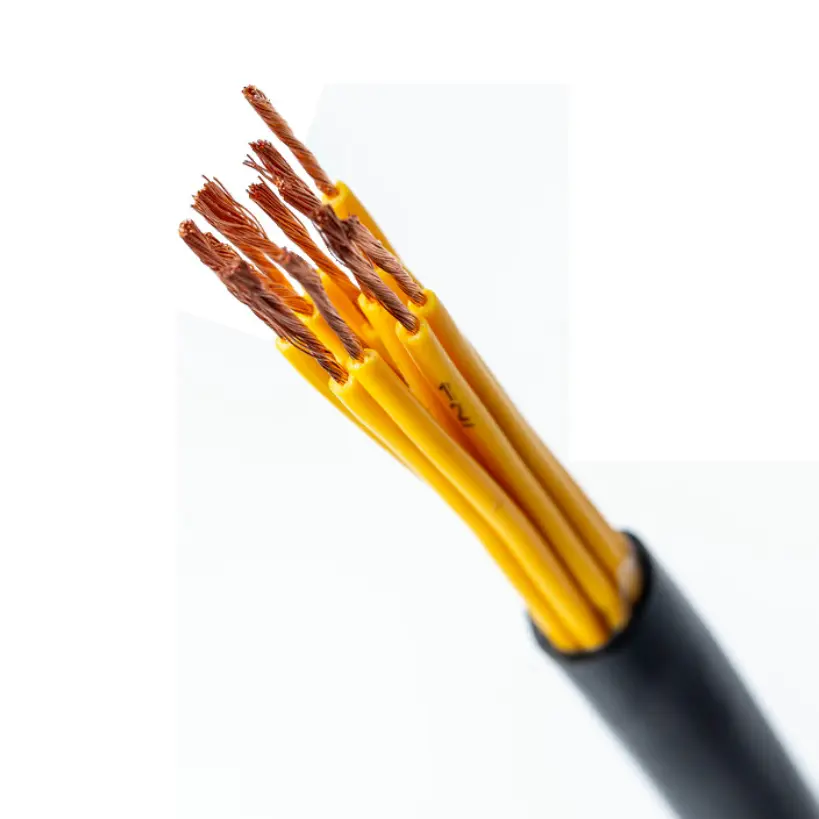

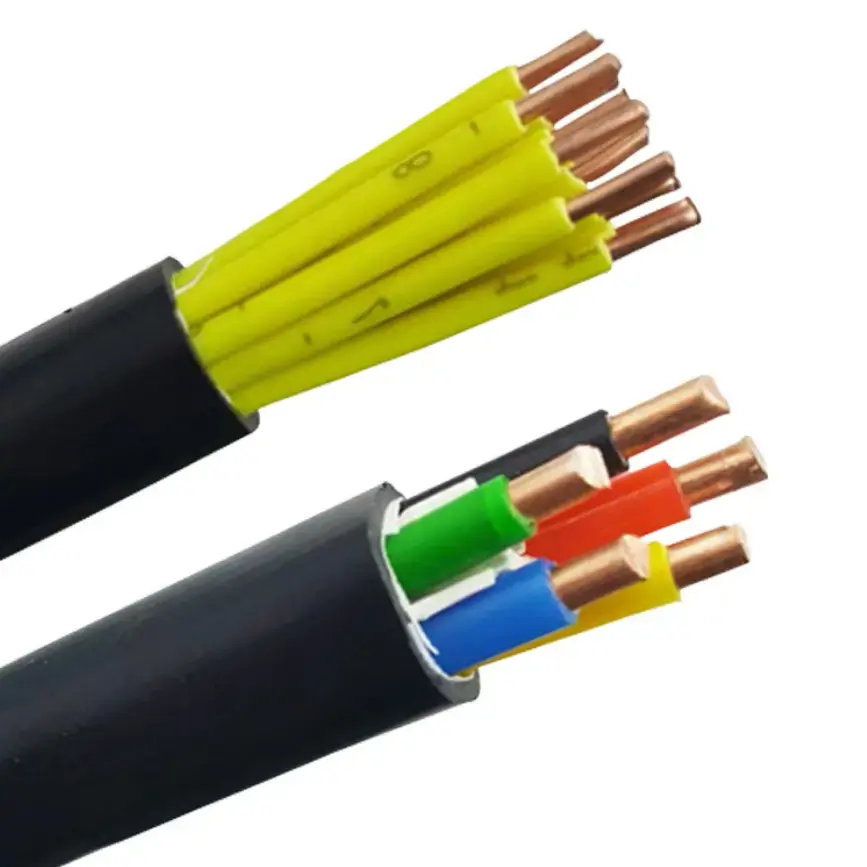

کابل با هادی های مسی جامد، رشته ای یا انعطاف پذیر موجود است. سازه های جامد و رشته ای را می توان در جایی که مسیر کابل نسبتاً ثابت است استفاده کرد، در حالی که هادی های انعطاف پذیر برای سیم کشی کابینت، اتصالات تجهیزات و تاسیساتی که نیاز به جابجایی آسان تر کابل دارند، راحت تر هستند. ساخت هادی مناسب باید با توجه به روش نصب و الزامات مکانیکی انتخاب شود.
نوار میکا لایه مقاوم در برابر آتش را در اطراف هادی تشکیل می دهد، در حالی که PVC عایق الکتریکی اصلی را فراهم می کند. غلاف بیرونی نیز از PVC مقاوم در برابر شعله ساخته شده است. این ترکیب برای پیکربندی کابل قابل اجرا، هم ساختاری مقاوم در برابر آتش و هم ویژگی های مقاوم در برابر شعله به کابل می دهد.
برای مدارهایی که باید تداخل الکترومغناطیسی در نظر گرفته شود، بافته شدن سیم مسی یا بسته بندی نوار مسی را می توان به عنوان لایه محافظ مشخص کرد. نرخ پوشش محافظ ذکر شده ≥80٪ است. ساختار محافظ باید با توجه به نوع سیگنال، تجهیزات الکتریکی اطراف و محیط نصب انتخاب شود.
کابل کنترل بازدارنده شعله پی وی سی مسی را می توان برای شرایط سیم کشی کنترل ثابت و انعطاف پذیرتر پیکربندی کرد. این امر نیاز به انتخاب ساختارهای هادی کاملاً متفاوت را زمانی که یک پروژه شامل کابینت‌های کنترل، اتصالات تجهیزات و مسیرهای کابل ثابت در یک سیستم الکتریکی است کاهش می‌دهد.
برای مدارهایی که سیگنال‌های کنترل و مانیتورینگ را حمل می‌کنند، مقاومت رسانا یک ویژگی مهم است نه صرفاً یک توصیف ماده. جدول فنی الزامات مقاومت عایق، ولتاژ مقاومت و مقاومت هادی را ارائه می دهد که می تواند برای تأیید فنی قبل از سفارش استفاده شود.
در مواردی که حفاظت در برابر آتش بخشی از طراحی الکتریکی است، ویژگی های مقاوم در برابر شعله و مقاوم در برابر آتش کابل باید همراه با مسیریابی کابل، روش های پشتیبانی و الزامات سیستم کامل حفاظت در برابر آتش ارزیابی شود. عملکرد کابل نباید مستقل از روش نصب در نظر گرفته شود.
1. سیستم‌های حفاظت در برابر آتش: کابینت‌های کنترل ضد حریق، مدارهای مربوط به هشدار، تجهیزات دود خروجی و سیستم‌های کنترل پمپ آب آتش نشانی.
2. امکانات برق: کابینت‌های کنترل برق، مدارهای کمکی تنظیم‌شده توسط ژنراتور و سیم‌کشی کنترل یا سیگنال در اتاق‌های توزیع برق.
3. اتوماسیون صنعتی: سیستم‌های کنترل برای خطوط تولید، ماشین‌آلات و تجهیزات فرآیندی که در آن ساخت کابل مقاوم در برابر شعله مورد نیاز است.
4. سیستم‌های الکتریکی ساختمان: سیستم‌های کنترل آسانسور، تجهیزات تهویه مطبوع مرکزی، اتاق‌های ماشین‌آلات زیرزمین و سایر کاربردهای اتوماسیون ساختمان.
5. تجهیزات صنعتی عمومی: تجهیزات تصفیه فاضلاب، خطوط خشک‌کن، ماشین‌ابزار و سایر مدارهای کنترلی کمکی.
برای تهیه فنی، نقاط تأیید اصلی شامل ساخت هادی، سطح مقطع هادی، ضخامت عایق PVC، مقاومت عایق، ولتاژ مقاومت، مقاومت هادی، پیکربندی محافظ و الزامات مشخص شده برای عملکرد آتش است. این پارامترها نسبت به توضیحات کلی کیفیت کابل، مبنای عملی تری برای پذیرش محصول فراهم می کنند.
Qiancheng می تواند مشخصات محصول و مستندات فنی قابل اجرا را با توجه به پیکربندی کابل سفارش داده شده ارائه دهد. برای پروژه‌های مهندسی و صادرات، الزامات مربوط به گزارش‌های آزمایش، گواهی‌ها، سوابق بازرسی، بسته‌بندی و طول کابل باید قبل از تولید تأیید شود.
سطح مقطع هادی موجود 0.5 میلی متر مربع تا 10 میلی متر مربع است. انتخاب باید بر اساس عملکرد مدار، بار الکتریکی، مقاومت هادی مجاز و الزامات نصب قابل اجرا باشد.
پیکربندی استاندارد 2 تا 61 هسته را پوشش می دهد. مقدار هسته باید از تعداد مدارهای کنترل، نظارت و کمکی مورد نیاز تجهیزات یا پروژه تعیین شود.
در مواردی که تداخل سیگنال نگران کننده است، می توان بافته شدن سیم مسی یا محافظ نوار مسی را در نظر گرفت. روش محافظ مورد نیاز باید با توجه به محیط الکتریکی و الزامات سیستم کنترل تأیید شود.
جدول فنی شرایط قرار گرفتن در معرض آتش کمتر از 830 درجه سانتیگراد را به مدت 90 دقیقه و الزامات ضد شعله را تحت GB/T 19666 مشخص می کند. شرایط آزمایش و اسناد مورد نیاز باید در برابر مشخصات واقعی پروژه قبل از سفارش تأیید شود.
اطلاعات فنی به GB/T 9330 برای مقاومت هادی DC و GB/T 19666 برای الزامات بازدارنده شعله ذکر شده اشاره می کند. هر گونه گواهینامه اضافی یا مستندات آزمایشی مورد نیاز برای یک پروژه صادراتی باید مطابق پیکربندی کابل سفارشی تأیید شود.
کابل را می توان با هادی های سخت جامد یا هادی های انعطاف پذیر چند رشته ای پیکربندی کرد. ساخت و ساز مناسب بستگی به این دارد که آیا نصب ثابت باشد، از طریق یک کابینت کنترل هدایت شود یا در حین نصب به انعطاف پذیری بیشتری نیاز دارد.
سطح مقطع هادی ذکر شده از 0.5 میلی متر مربع تا 10 میلی متر مربع، با مقادیر هسته از 2 تا 61 هسته متغیر است. ترکیب نهایی باید با توجه به طراحی مدار و پیکربندی کابل تایید شود.
بله بافندگی سیم مسی یا بسته بندی نوار مسی را می توان به عنوان یک لایه محافظ اختیاری، با نرخ پوشش محافظ فهرست شده ≥80٪ مشخص کرد.
این برای کنترل، نظارت و مدارهای کمکی در سیستم های حفاظت در برابر آتش، تاسیسات برق، تجهیزات اتوماسیون صنعتی، سیستم های الکتریکی ساختمان و سایر کاربردهای صنعتی که در آن ویژگی های بازدارنده شعله و مقاوم در برابر آتش مورد نیاز است استفاده می شود.
مدل مورد نیاز، نوع هادی، سطح مقطع، مقدار هسته، نیاز محافظ، طول کابل، محیط نصب و الزامات مربوط به عملکرد آتش را ارائه دهید. هر گونه گزارش بازرسی مورد نیاز، گواهینامه یا اسناد صادراتی نیز باید از قبل مشخص شود.
