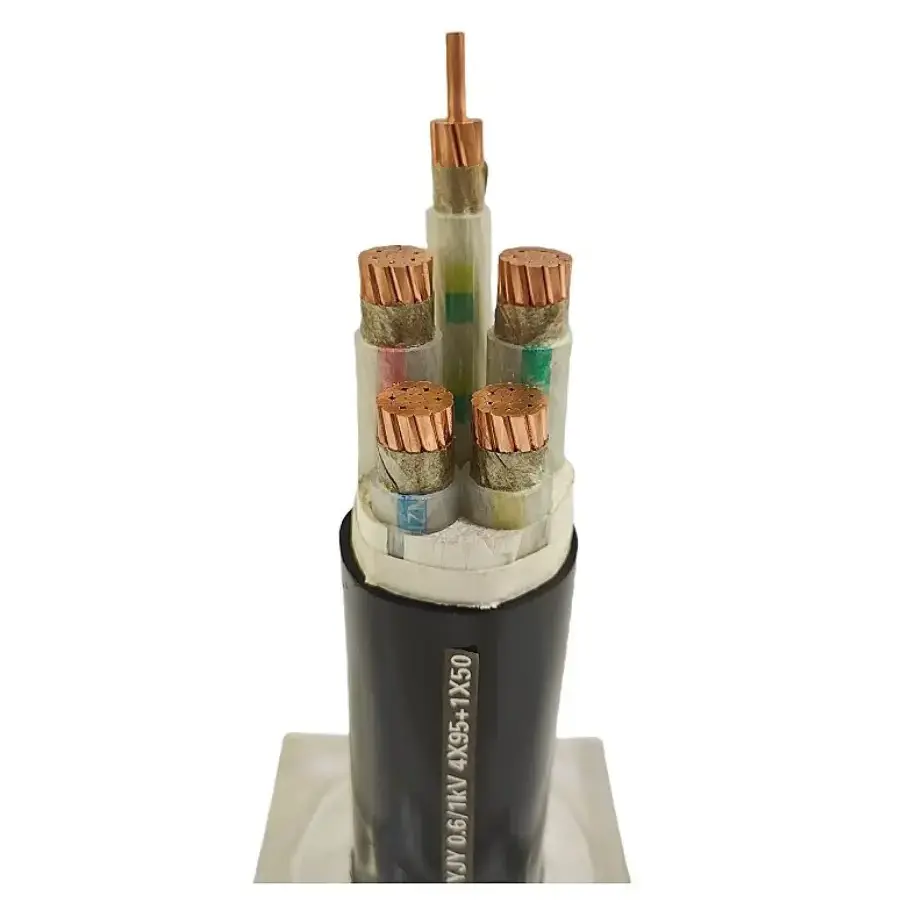

تولید کننده و کارخانه کابل های برق معدن زغال سنگ

کیانچنگکابل های برق معدن زغال سنگ را برای انتقال برق کم ولتاژ و اتصالات تجهیزات در کاربردهای معدن زغال سنگ زیرزمینی تولید می کند. این کابل از یک هادی مسی با عایق XLPE استفاده می کند و می تواند با ساختار هادی جامد یا رشته ای مطابق با مشخصات مورد نیاز تولید شود. سطح مقطع هادی، ابعاد عایق و پارامترهای الکتریکی بر اساس نیازهای محصول قابل اجرا کنترل می شود و بازرسی ابعادی و الکتریکی قبل از تحویل انجام می شود.

برای پروژه های برق معدن زیرزمینی، انتخاب کابل به اندازه هادی بیشتر بستگی دارد. ولتاژ مورد نیاز، ظرفیت حمل جریان، ساختار هادی، روش نصب، شرایط مکانیکی و الزامات قابل اجرا در برابر شعله باید با هم در نظر گرفته شوند. Qiancheng اندازه هادی و گزینه های مختلف ساخت و ساز را ارائه می دهد بنابراین مشخصات کابل را می توان با توزیع برق واقعی معدن و الزامات اتصال تجهیزات مطابقت داد.

محدوده ساخت و مشخصات

هادی از مس با خلوص بالا ساخته شده است و در ساختار جامد یا رشته ای موجود است. محدوده مقطع بیان شده هادی 1.5 تا 120 میلی متر مربع برای پیکربندی دقیق هادی است، در حالی که جدول ابعاد محصول زیر مشخصات را از 10 میلی متر مربع تا 300 میلی متر مربع فهرست می کند. ساختار هادی بر اساس مشخصات متفاوت است، با حداقل تعداد سیم، قطر هادی و ضخامت عایق XLPE برای هر اندازه تعریف شده است.

برای مثال، پیکربندی تک هسته‌ای 1.5 میلی‌متر مربعی دارای قطر بیرونی رسانا 0.02±1.36 میلی‌متر است، در حالی که پیکربندی رشته‌ای 1.5 (B) از 7 سیم با قطر بیرونی رسانا 0.02±1.56 میلی‌متر استفاده می‌کند. ضخامت عایق XLPE با توجه به اندازه هادی مشخص شده از 0.7 میلی متر تا 1.2 میلی متر متغیر است.

ابعاد محصول و پارامترهای فنی

بخش اسمی (mm²)	حداقل تعداد سیم های هادی	قطر بیرونی هادی (میلی متر)	ضخامت اسمی عایق XLPE (میلی متر)	قطر خارجی تقریبی عایق (میلی متر)	حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر)، مس
10	6	0.10±3.90	1	5.9	1.83
16	6	0.10±5.00	1	7	1.15
25	6	0.10±6.10	1.2	8.5	0.727
35	6	0.10±7.10	1.2	9.5	0.524
50	6	0.15±8.20	1.4	11	0.387
70	12	0.15±9.80	1.4	12.6	0.268
95	15	0.15±11.60	1.6	14.8	0.193
120	18	0.15±13.20	1.6	16.4	0.153
150	18	0.20±14.80	1.8	18.4	0.124
185	30	0.20±16.80	2	20.8	0.0991
240	34	0.20±19.40	2.2	23.8	0.0754
300	42	0.25±22.00	2.4	26.8

مقادیر مقاومت هادی در جدول حداکثر مقادیر 20 درجه سانتیگراد برای مشخصات مس ذکر شده است. برای انتخاب پروژه، سطح مقطع هادی باید با جریان بار مورد نیاز، شرایط نصب و افت ولتاژ مجاز مطابقت داده شود تا اینکه تنها بر اساس سطح مقطع انتخاب شود.

پارامترهای الکتریکی و مواد

مورد	مشخصات
ولتاژ نامی	مطابق با نیاز استخراج سفارشی شده است
ظرفیت	مطابق با مقطع هادی
مقاومت هادی	حداکثر مقدار کاملاً کنترل شده در 20 ℃ (مس)، به جدول پارامتر ابعاد مراجعه کنید
مقاومت عایق	مقاومت عایق بالا با مواد XLPE
مقاومت در برابر ولتاژ	تست ولتاژ مقاومت کامل را قبل از تحویل انجام دهید
فرکانس عملیاتی	50/60 هرتز
مواد هادی	مس با خلوص بالا
ساختار هادی	جامد / رشته ای
سطح مقطع	1.5 ~ 120 میلی متر مربع
قطر هادی	کنترل تحمل دقیق
تعداد سیم های هادی	سیم 1 / 6 / 7 / 12 / 15 / 18 برای مشخصات مختلف

عایق XLPE و عملکرد عملیاتی

سیستم عایق از XLPE (پلی اتیلن متقاطع) با ضخامت عایق اسمی 0.7 تا 1.2 میلی متر مطابق با مشخصات کابل استفاده می کند. قطر خارجی تقریبی عایق 3.0 تا 15.8 میلی متر است، در حالی که قطر کلی کابل تمام شده به ساختار کابل نهایی بستگی دارد.

آیتم عملکرد	مقدار یا نیاز مشخص شده
حداکثر دمای عملیاتی هادی	90 درجه سانتیگراد
دمای اتصال کوتاه	250 ℃
بازدارندگی شعله	درجه بازدارنده شعله اختیاری برای معدن زیرزمینی
عملکرد مکانیکی	مقاومت کششی و سایش خوب برای تخمگذار زیرزمینی

ساخت و ساز مقاوم در برابر شعله را می توان برای کاربردهای معدن زیرزمینی که در آن پروژه به عملکرد ضد شعله اضافی نیاز دارد، مشخص کرد. درجه کابل قابل اجرا و الزامات آزمایش باید مطابق با محیط نصب معدن و مشخصات پروژه تأیید شود.

کنترل کیفیت از هادی تا کابل نهایی

فرآیند تولید Qiancheng شامل کشیدن مواد خام مس، رشته هادی، اکستروژن XLPE و آزمایش کابل نهایی می شود. ابعاد هادی، ابعاد عایق و مشخصات الکتریکی در حین تولید و بازرسی نهایی مطابق با مشخصات مربوطه بررسی می شود.

قبل از حمل و نقل، کابل تحت بازرسی الکتریکی و ابعادی، از جمله تست ولتاژ مقاومت مورد نیاز است. Qiancheng می تواند گواهی های آزمایش کارخانه را همراه با گزارش ابعاد و پارامترهای فنی برای مشخصات مربوطه ارائه دهد. این سوابق به خریداران پروژه و تیم‌های فنی کمک می‌کند تا کابل تحویل‌شده را در برابر پارامترهای محصول توافق شده تأیید کنند.

عکس های تولید مواد مس خام و سیم کشی به عنوان بخشی از اطلاعات ساخت موجود است. ویدیوهای نمایش محصول را می توان از طریق کانال یوتیوب Qiancheng نیز برای نمایش جزئیات تولید و محصول ارائه کرد.

کاربردها در سیستم های برق معدن زغال سنگ زیرزمینی

این کابل برای منبع تغذیه معدن زغال سنگ زیرزمینی و اتصالات برق تجهیزات معدن در نظر گرفته شده است. ملاحظات انتخاب معمولی شامل بار تجهیزات متصل، سطح مقطع هادی مورد نیاز، ولتاژ نامی، شرایط مسیریابی کابل، قرار گرفتن در معرض مکانیکی و اینکه آیا یک مشخصات بازدارنده شعله مورد نیاز است یا خیر.

برای کاربردهایی که شامل کنترل و انتقال سیگنال به جای منبع تغذیه اولیه هستند، Qiancheng نیز ارائه می دهدکابل های کنترل. برای پروژه های انتقال برق سربار، کابل سقفی ACSR یکی دیگر از دسته محصولات موجود در Qiancheng است.
