کابل برق معدن عایق XLPE

مدل: MYJV, MYJV22.

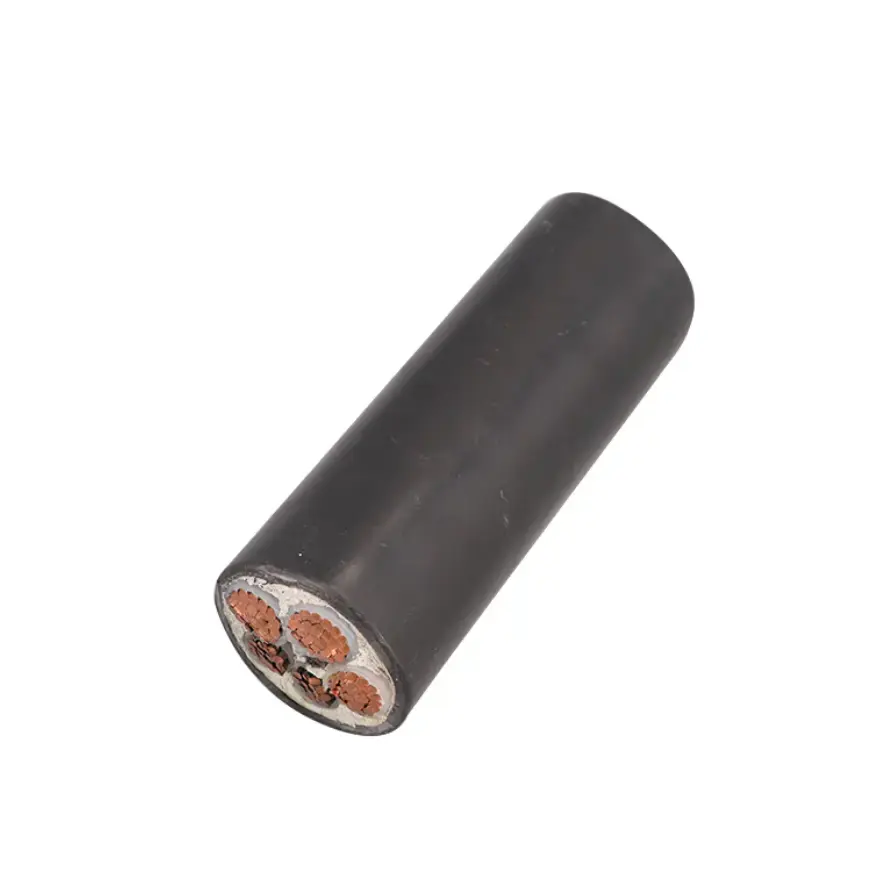

کابل برق استخراج با عایق XLPE مطابق با MT/T 818.13-2009، با هادی های مسی بدون اکسیژن با خلوص بالا، عایق متقاطع XLPE و غلاف PVC مقاوم در برابر شعله است. محدوده ولتاژ نامی از 0.6/1kV تا 8.7/10kV، با دمای عملیاتی طولانی مدت 90 درجه سانتیگراد. این کابل برای توزیع برق ثابت در معادن زغال سنگ زیرزمینی و روباز در نظر گرفته شده است. این برای نصب استاتیک است و نباید در تجهیزات متحرکی که نیاز به کشیدن مداوم یا خم شدن مکرر دارند استفاده شود.

جدول مشخصات محصول و پارامترهای فنی

ویژگی های کلیدی ساخت و ساز

1. عایق XLPE برای دمای عملیاتی بالاتر

عایق XLPE دارای دمای عملیاتی طولانی مدت 90 درجه سانتیگراد و دمای اتصال کوتاه تا 250 درجه سانتیگراد است. در مقایسه با عایق PVC، XLPE درجه حرارت بالاتری را برای مدارهای برق ثابت ارائه می دهد که در آن بار هادی و شرایط محیطی باید با هم در نظر گرفته شوند.

2. هادی مس و عملکرد الکتریکی

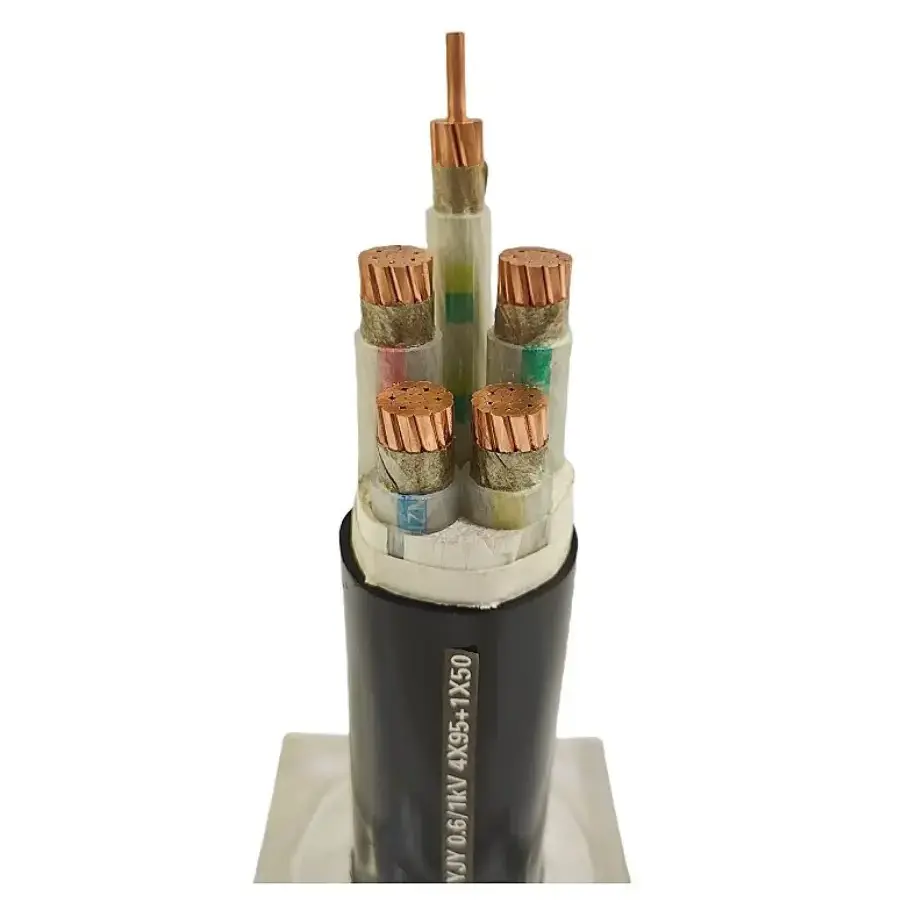

هادی از مس بدون اکسیژن با خلوص بالا ساخته شده است و طبق مشخصات کابل به صورت جامد یا رشته ای موجود است. سطح مقطع هادی، آرایش هسته و ولتاژ نامی باید با بار متصل، فاصله انتقال و شرایط نصب مطابقت داشته باشد. مقاومت هادی DC در برابر الزامات قابل اجرا MT 818 یا GB/T 3956 بررسی می شود.

3. غلاف PVC ضد شعله

غلاف بیرونی محافظ خارجی کابل را فراهم می کند و دارای خواص ضد شعله برای کاربردهای معدن است. مشخصات ارائه شده همچنین مقاومت در برابر قرار گرفتن در معرض روغن و اسید و قلیایی را مشخص می کند. قرار گرفتن در معرض واقعی شیمیایی، شرایط آب، دما و تنش مکانیکی باید هنگام تایید ساخت غلاف مناسب در نظر گرفته شود.

4. اختیاری زره ​​فولادی نوار

برای تاسیساتی که به حفاظت مکانیکی اضافی نیاز است، یک ساختار زرهی نوار فولادی در دسترس است. بنابراین MYJV22 با لایه زرهی خود از ساختار غیر زرهی MYJV متمایز می شود. ساخت و ساز نهایی باید با توجه به روش تخمگذار، ریسک مکانیکی و مشخصات پروژه قابل اجرا انتخاب شود.

شرایط نصب و کاربرد

این محدوده کابل برای توزیع برق ثابت به جای سرویس مداوم سیار در نظر گرفته شده است. کاربردهای معمولی شامل راه های اصلی زیرزمینی، محفظه های الکترومکانیکی، سیستم های پمپ ثابت، تجهیزات تهویه، مدارهای قدرت نوار نقاله و سایر نقاط ثابت توزیع نیروی معدن است.

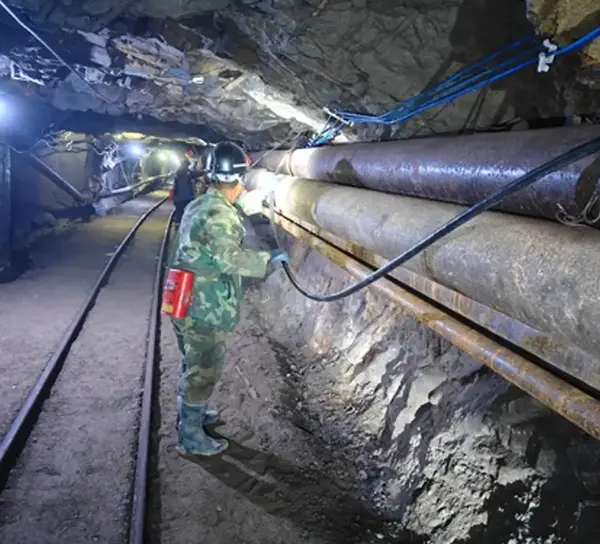

1. توزیع برق ثابت زیرزمینی

برای تاسیسات زیرزمینی، مشخصات کابل باید در برابر ولتاژ نامی، جریان بار، مسیر نصب، دمای محیط، قرار گرفتن در معرض رطوبت و حفاظت مکانیکی موجود بررسی شود. در جایی که کابل از مناطقی با خطر ضربه یا فشرده سازی بالاتر عبور می کند، ممکن است ساختار زرهی در نظر گرفته شود.

2. سیستم های قدرت معدن روباز

مدارهای ثابت در معادن روباز می تواند شامل قرار گرفتن در معرض هوای آزاد، گرد و غبار، باران و تغییرات دما باشد. انتخاب کابل باید این شرایط محیطی را همراه با سطح ولتاژ مورد نیاز، اندازه هادی و ترتیب چیدمان در نظر بگیرد.

3. زغال شویی و تسهیلات پشتیبانی

مدارهای برق ثابت برای نیروگاه های زغال شویی، اتاق های پمپ، سیستم های تهویه و سایر تاسیسات پشتیبانی را می توان با توجه به بار تجهیزات و فاصله توزیع مشخص کرد. ساختار کابل باید برای محیط واقعی بررسی شود نه اینکه یک مشخصات را برای همه تاسیسات معدن اعمال کنیم.

انتخاب و بازرسی فنی

قبل از سفارش، ولتاژ نامی مورد نیاز، سطح مقطع هادی، تعداد هسته، ساخت زره، طول کابل و روش نصب باید تایید شود. برای مسیرهای تغذیه طولانی تر، افت ولتاژ و مقاومت هادی نیز باید همراه با بار مورد انتظار در نظر گرفته شود.

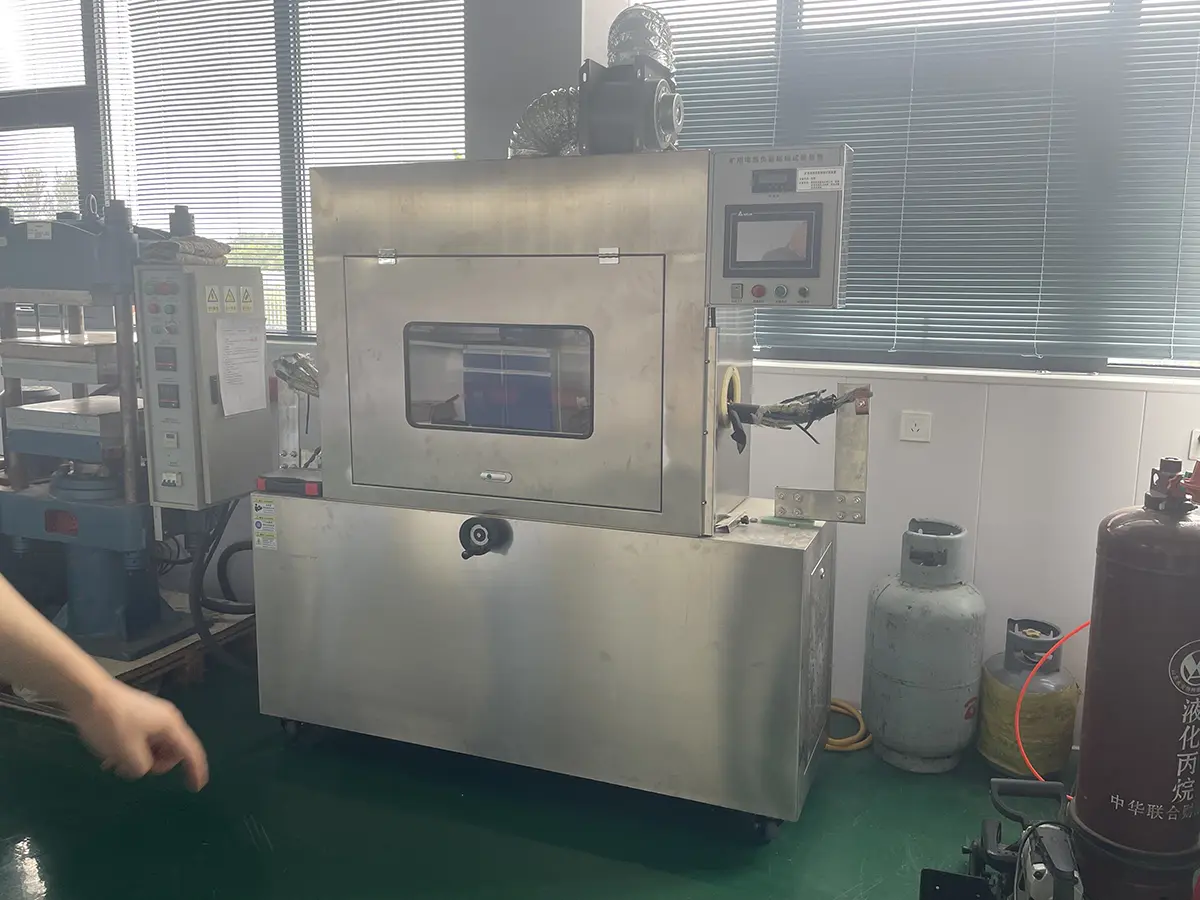

برای بازرسی ورودی، مدل محصول و ساخت کابل را می توان با مشخصات خرید بررسی کرد. بسته به نیاز پروژه، مدارک و سوابق آزمایش ممکن است شامل مقاومت هادی، آزمایش های مربوط به عایق، نتایج مقاومت در برابر ولتاژ و سوابق آزمایش بازدارنده شعله باشد. در مواردی که گواهینامه خاص معدن یا مدارک بازرسی اضافی مورد نیاز است، باید قبل از تولید و ارسال تأیید شود.

سوالات متداول

Q1: چه استانداردی برای این کابل برق ماینینگ اعمال می شود؟

A: محصول مطابق با MT/T 818.13-2009 مشخص شده است، با الزامات هادی که در صورت لزوم به GB/T 3956 اشاره شده است. استاندارد دقیق و مستندات مورد نیاز برای یک پروژه باید با مدل انتخابی و ولتاژ نامی تایید شود.

Q2: چه اندازه ولتاژ و هادی موجود است؟

A: محدوده ولتاژ نامی ذکر شده 0.6/1 کیلو ولت تا 8.7/10 کیلو ولت است، در حالی که جدول فنی سطوح مقطع هادی را از 2.5 میلی متر مربع تا 300 میلی متر مربع فهرست می کند. پیکربندی هسته می تواند 3 هسته ای یا 3 + 1 هسته ای باشد، با ترکیب دقیق بسته به مشخصات کابل انتخاب شده.

Q3: تفاوت بین MYJV و MYJV22 چیست؟

A: MYJV به ساختار عایق XLPE و روکش PVC اشاره دارد، در حالی که MYJV22 زره های نوار فولادی را اضافه می کند. نسخه زرهی در جایی در نظر گرفته می شود که نصب به حفاظت مکانیکی اضافی نیاز دارد. ساخت مناسب به مسیر کابل و شرایط تخمگذار بستگی دارد.

Q4: آیا می توان از این کابل در قیچی زغال سنگ یا سایر تجهیزات معدن سیار استفاده کرد؟

پاسخ: خیر. این کابل برای نصب استاتیک و توزیع برق ثابت در نظر گرفته شده است. تجهیزاتی که شامل کشیدن مداوم، خم شدن مکرر یا سایر خدمات متحرک هستند، معمولاً به یک کابل استخراج انعطاف‌پذیر نیاز دارند که به طور خاص برای آن شرایط عملیاتی مشخص شده است.

Q5: هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟

A: اطلاعات مورد نیاز معمولاً شامل ولتاژ نامی، سطح مقطع هادی، پیکربندی هسته، طول کابل، مقدار، روش نصب و تجهیزات کاربردی است. اگر پروژه به گواهینامه خاص، سوابق بازرسی، الزامات بسته بندی یا مدارک فنی نیاز دارد، این موارد نیز باید در استعلام ذکر شود.

Q6: چه چیزی باید قبل از حمل و نقل یا پذیرش سایت بررسی شود؟

A: مدل کابل، ولتاژ نامی، اندازه هادی، پیکربندی هسته، نوع زره و طول کابل را با مشخصات خرید بررسی کنید. بسته به پروژه، نتایج آزمایش الکتریکی مربوطه، داده های مقاومت هادی، سوابق مقاومت ولتاژ، اسناد بازدارنده شعله و گواهی های مورد نیاز را قبل از پذیرش بررسی کنید.

برای سیستم های توزیع برق معدن ثابت، کابل برق معدن عایق XLPE باید با توجه به بار الکتریکی، ولتاژ نامی، روش نصب و شرایط محیطی انتخاب شود. برای کاربردهایی که شامل حرکت مداوم هستند، ساختار کابل باید به طور جداگانه بررسی شود تا با نیازهای مکانیکی تجهیزات مطابقت داشته باشد.
