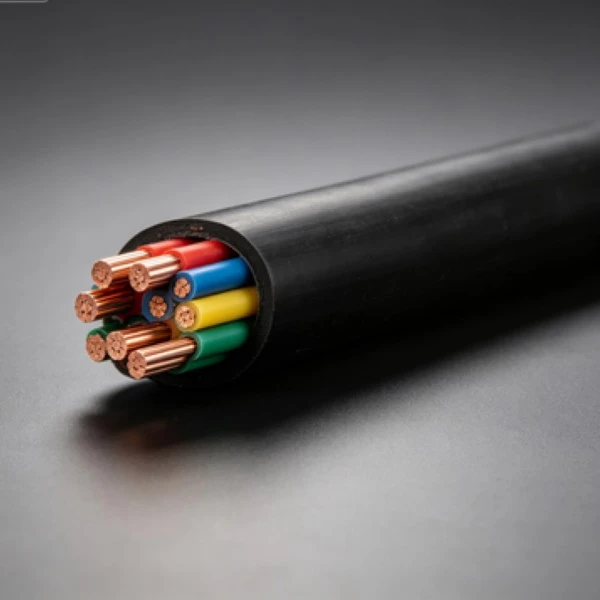

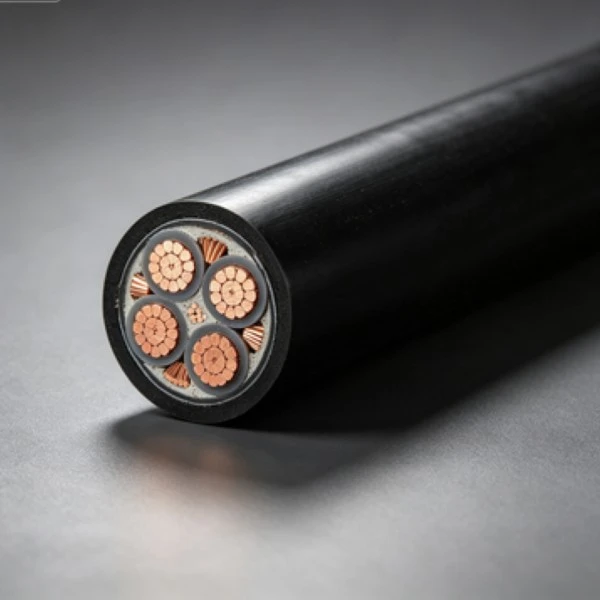

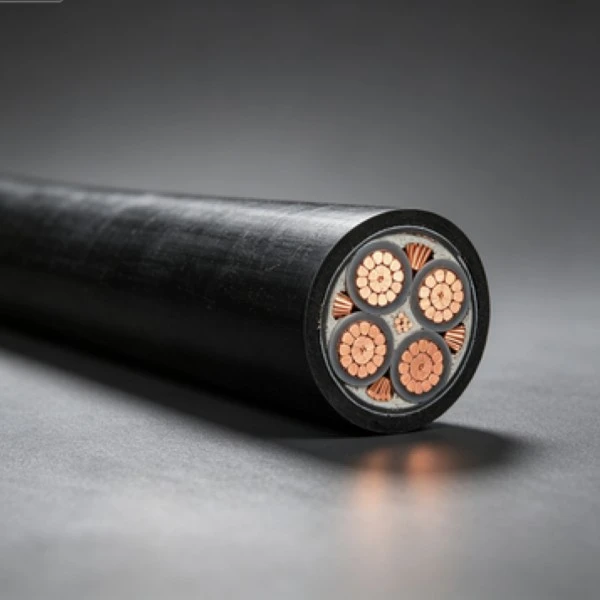

کابل برق ولتاژ پایین پی وی سی مسی ساخت کابل برق کم ولتاژ با استفاده از هادی های مسی با عایق پی وی سی است. Qiancheng این نوع کابل ها را در اندازه ها و پیکربندی های مختلف برای توزیع برق ساختمان، اتصالات تجهیزات و سایر مدارهای ولتاژ پایین ثابت تولید می کند. سطح مقطع هادی مورد نیاز، روش نصب، طول کابل و محیط کار باید قبل از تولید تایید شود.
Qiancheng می تواند تولید را با توجه به مقطع هادی مورد نیاز، طول کابل، مقدار و ساخت کابل ترتیب دهد. اندازه هادی معمولی کاربردهایی از مدارهای انشعاب کوچک تا توزیع ولتاژ پایین با جریان بالاتر را پوشش می دهد. برای سفارشات پروژه، مشخصات، بسته بندی، علامت گذاری غلاف و الزامات تحویل را می توان قبل از تولید تأیید کرد.
مشخصات موجود را می توان با توجه به اندازه هادی مورد نیاز و شرایط نصب انتخاب کرد. برای پروژه هایی که به طول کابل یا اطلاعات شناسایی خاصی نیاز دارند، می توان در مورد تامین و شناسایی غلاف برش بحث کرد.

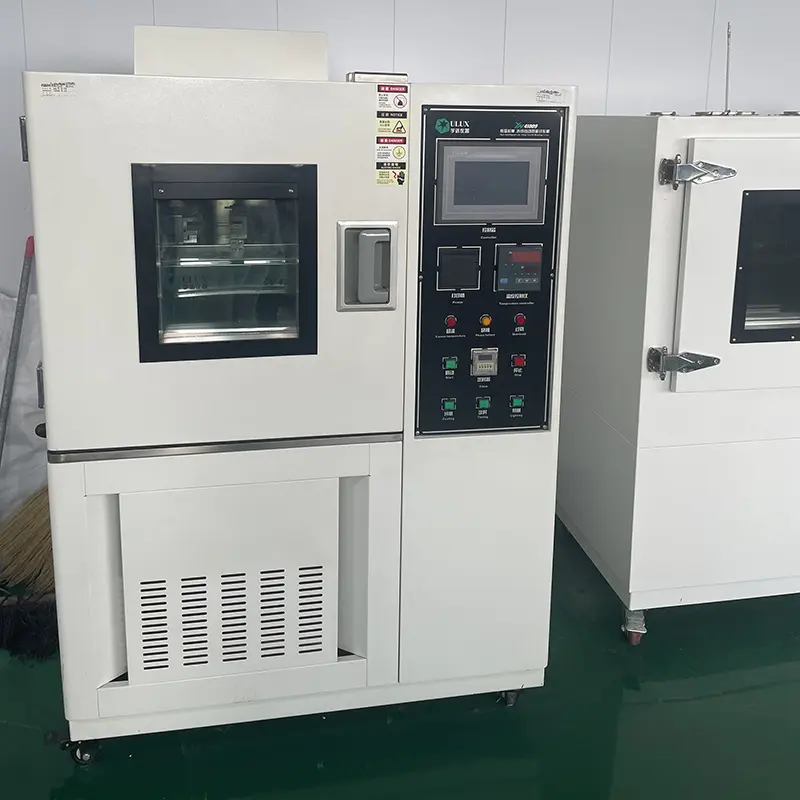

کابل های تمام شده را می توان از نظر مقاومت هادی، وضعیت عایق، ثبات ابعادی و سایر الزامات قابل بازرسی بررسی کرد. سوابق بازرسی و مدارک فنی با توجه به مشخصات محصول و الزامات پروژه قابل ارائه است.

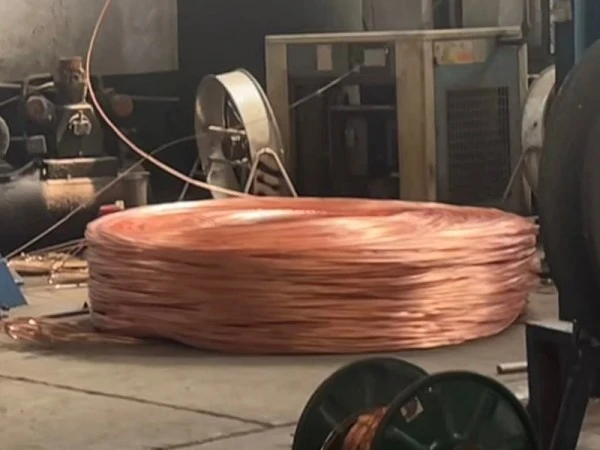

کنترل تولید شامل پردازش هادی، اکستروژن عایق پی وی سی و بازرسی کابل نهایی می شود. ابعاد کلیدی مانند قطر هادی، ضخامت عایق و قطر بیرونی تمام شده در برابر الزامات فنی قابل اجرا بررسی می شود تا سازگاری بین دسته های تولید حفظ شود.
اندازه هادی و ساختار باید با بار مورد انتظار، سطح ولتاژ، روش تخمگذار، دمای محیط و شرایط مکانیکی مطابقت داشته باشد. سیم کشی ثابت داخلی، مجرای کابل، اتصالات تجهیزات و سایر کاربردهای ولتاژ پایین ممکن است به مشخصات متفاوتی نیاز داشته باشد، حتی زمانی که ولتاژ اسمی یکسان باشد.
|
بخش اسمی (mm²) |
حداقل تعداد سیم هادی |
قطر بیرونی هادی (میلی متر) |
ضخامت اسمی عایق PVC/mm |
قطر خارجی تقریبی عایق / میلی متر |
حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر) مس |
|
1.5 |
1 |
0.02±1.36 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
0.02±1.56 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
0.02±1.75 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
0.02±2.01 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
0.02±2.22 |
1.0 |
4.4 |
4.61 |
|
4 (ب) |
7 |
0.02±2.52 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
0.03±2.72 |
1.0 |
4.9 |
3.08 |
|
6 (ب) |
7 |
0.03±3.09 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
0.10±3.9 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
0.10±5.0 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
0.10±6.1 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
0.10±7.1 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
0.15±8.2 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
0.15±11.6 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
0.15±13.2 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
0.20±14.6 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
0.20±16.2 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
0.20±18.5 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
هادی های مسی مسیر انتقال جریان را فراهم می کنند، در حالی که عایق PVC هادی را از محیط اطراف جدا می کند. ظرفیت واقعی حمل جریان و دمای عملیاتی مجاز به اندازه هادی، روش نصب، شرایط محیطی و مشخصات کابل قابل اجرا بستگی دارد.
ترکیبات پی وی سی بسته به فرمول مواد انتخابی و استاندارد محصول قابل اجرا، می توانند ویژگی های ضد شعله را ارائه دهند. در جایی که یک پروژه طبقه بندی خاصی را در برابر شعله مشخص می کند، درجه مورد نیاز باید در برابر مستندات فنی کابل تایید شود نه اینکه فقط از مواد PVC در نظر گرفته شود.
عایق و غلاف پی وی سی در برابر حمل و نقل عادی و قرار گرفتن در معرض محیطی که در هنگام نصب مناسب با آن مواجه می شود محافظت می کند. در طول ساخت و ساز، کابل همچنان باید از نیروی کشش بیش از حد، لبه های تیز، خرد شدن و خم شدن فراتر از محدودیت های مشخص شده محافظت شود.
زمانی که ساخت پی وی سی انتخاب شده با شرایط محیطی مطابقت داشته باشد، کابل را می توان برای تاسیسات ولتاژ پایین معمولی داخلی و خارجی در نظر گرفت. رطوبت، دما، نور خورشید، قرار گرفتن در معرض مواد شیمیایی و بارگذاری مکانیکی باید برای تاسیسات خارج از شرایط عادی سیم کشی ساختمان ارزیابی شود.
اندازه صحیح هادی، حفاظت مدار و روش نصب برای عملکرد ایمن مهم هستند. انتخاب کابل باید جریان بار مورد انتظار، افت ولتاژ، دمای محیط، شرایط گروه بندی و روش نصب مجاز را در نظر بگیرد. نصب پنهان نیز باید از کد برق محلی قابل اجرا پیروی کند.
کابل برق فشار ضعیف پی وی سی مسی را می توان برای مدارهای ولتاژ پایین در خانه ها، آپارتمان ها و سایر ساختمان ها از جمله مدارهای روشنایی، پریز و انشعاب تجهیزات مشخص کرد. نوع مجرا، اندازه هادی و شرایط نصب باید با توجه به طراحی الکتریکی تایید شود.
کاربردهای معمولی شامل مغازه‌ها، دفاتر، هتل‌ها، مدارس، بیمارستان‌ها و سایر ساختمان‌های تجاری یا عمومی است که در آن مدارهای برق کم ولتاژ مورد نیاز است. مشخصات کابل باید با بار مدار، روش مسیریابی و الزامات الکتریکی محلی مطابقت داشته باشد.
The cable can be used for appropriate temporary or permanent low-voltage circuits at construction sites, prefabricated buildings and site facilities. Where cables are exposed to repeated movement, impact or dragging, a construction specifically intended for flexible service should be considered instead.
مدارهای ولتاژ پایین در کارگاه ها، انبارها، تأسیسات لجستیکی و سایر محیط های سبک-صنعتی ممکن است از این نوع کابل برای روشنایی، اتصالات تجهیزات و توزیع برق استفاده کنند. هنگام تعیین روکش مناسب و روش نصب، گرد و غبار، دما، روغن و قرار گرفتن در معرض مواد شیمیایی باید بررسی شوند.
کاربردها می تواند شامل ساختمان های روستایی، تاسیسات کشاورزی، روشنایی مزارع و سایر زیرساخت های ولتاژ پایین باشد. مکان های بیرونی یا مرطوب نیاز به توجه به محافظت در برابر رطوبت، قرار گرفتن در معرض اشعه ماوراء بنفش، حفاظت مکانیکی و روش نصب قابل اجرا دارند.
کابل ممکن است در مدارهای ولتاژ پایین مناسب برای روشنایی، نظارت بر تجهیزات و پشتیبانی از تاسیسات الکتریکی در جوامع، مناطق پارکینگ، پارک ها و سایر محیط های شهری استفاده شود. مشخصات انتخاب شده باید با مسیریابی و شرایط محیطی واقعی مطابقت داشته باشد.
برای پروژه های خارج از کشور، ساخت کابل و مستندات باید مطابق با استانداردهای برق و الزامات گواهینامه قابل اجرا در بازار مقصد بررسی شود. اندازه هادی، رتبه ولتاژ، ویژگی های عایق و غلاف، بسته بندی، علامت گذاری و اسناد آزمایشی را می توان قبل از حمل و نقل تأیید کرد.
کابل را می توان برای اتصالات تجهیزات ولتاژ پایین مناسب، مدارهای انشعاب و سیستم های الکتریکی پشتیبانی نیز در نظر گرفت. کاربردهایی که شامل حرکت مداوم، تنش مکانیکی بالا، دمای بالا یا الزامات ویژه آتش سوزی هستند ممکن است نیاز به ساخت کابل متفاوتی داشته باشند.
الف: سطح مقطع هادی باید با توجه به جریان بار مورد انتظار، افت ولتاژ مجاز، روش نصب، دمای محیط و طول مدار انتخاب شود. مقادیر ذکر شده در جدول فنی، ابعاد هادی و داده های مقاومت را ارائه می دهند، اما نباید از آنها به تنهایی برای تعیین جریان مجاز برای یک نصب خاص استفاده کرد.
A: جدول فنی شامل ساختارهای جامد و رشته‌ای برای برخی از اندازه‌های هادی کوچک‌تر، مانند 1.5 میلی‌متر مربع، 2.5 میلی‌متر مربع، 4 میلی‌متر مربع و 6 میلی‌متر مربع است. ساخت مناسب به انعطاف پذیری مورد نیاز، روش نصب و مشخصات قابل اجرا بستگی دارد.
A: موارد بازرسی معمولی می تواند شامل مقاومت DC هادی، شرایط عایق، اندازه گیری ابعاد و تست مقاومت ولتاژ مطابق با استاندارد محصول قابل اجرا و مشخصات خرید باشد. اگر پروژه ای به گزارش های بازرسی یا سوابق آزمایشی خاصی نیاز دارد، این الزامات باید قبل از تولید تأیید شود.
A: سفارشات خارج از کشور را می توان با توجه به ولتاژ، استاندارد کابل، مارک، بسته بندی و مستندات بازار مقصد بررسی کرد. استاندارد قابل اجرا باید از قبل مشخص شود زیرا الزامات کابل ولتاژ پایین بین بازارها متفاوت است.
A: طول کابل، علامت شناسایی و بسته بندی را می توان با توجه به مشخصات تولید و مقدار سفارش مورد بحث قرار داد. برای نیازهای سفارشی، اطلاعات علامت گذاری مورد نیاز، تحمل طول، روش بسته بندی و مقدار تحویل باید قبل از تولید تأیید شود.
A: سطح مقطع هادی مورد نیاز، ساخت کابل، رتبه ولتاژ، طول کل، مقدار سفارش، کاربرد، روش نصب و مقصد تحویل را ارائه دهید. برای سفارشات پروژه، استاندارد مورد نیاز، مدارک بازرسی، علامت گذاری غلاف و مشخصات بسته بندی نیز باید درج شود.
پاسخ: سازه های کابل برق کم ولتاژ PVC استاندارد معمولاً با توجه به روش نصب مشخص شده آنها انتخاب می شوند. در مواردی که کابل تحت کشش مداوم، خم شدن یا پیچش مکرر قرار می گیرد، باید کابل انعطاف پذیری که به طور خاص برای سرویس تلفن همراه رتبه بندی شده است در نظر گرفته شود.
A: مدل کابل، اندازه هادی، درجه ولتاژ، طول کابل و استاندارد قابل اجرا را در برابر مشخصات پروژه تأیید کنید. در حین نصب، شعاع خمش و شرایط کشش لازم را رعایت کنید و کابل را در برابر نیروی مکانیکی بیش از حد، لبه های تیز و قرار گرفتن در معرض محیط نامناسب محافظت کنید.
برای قیمت کابل برق ولتاژ پایین پی وی سی مسی، اندازه هادی، سطح ولتاژ، مقدار، طول کابل، روش نصب و مقصد را ارائه دهید. Qiancheng می تواند مشخصات را بررسی کرده و الزامات تولید و مستندات قابل اجرا را قبل از قرار دادن سفارش تأیید کند.
