کیانچنگ، یک تولید کننده کابل چین، تامین می کندسیم گرد عایق پی وی سی آلومینیومیبرای توزیع برق کم ولتاژ ثابت و کاربردهای سیم کشی ساختمانی. این کابل با یک هادی آلومینیومی، عایق پی وی سی و یک غلاف بیرونی محافظ، ساختار سبک وزن را با عایق الکتریکی عملی ترکیب می کند. درک مشخصات، الزامات نصب و ویژگی‌های عملکرد به مهندسان، پیمانکاران و تیم‌های تدارکات کمک می‌کند تا کابل مناسب را برای سیستم‌های الکتریکی قابل اعتماد انتخاب کنند.
سیم گرد آلومینیومی PVC برای تاسیسات الکتریکی ثابت طراحی شده است که وزن هادی، حفاظت عایق و هزینه پروژه ملاحظات مهمی هستند. مدل BLVV Qiancheng دارای یک هادی آلومینیومی تک هسته ای با عایق پی وی سی و یک غلاف PVC بیرونی با ولتاژ 300/500 ولت است. سطح مقطع هادی موجود از 2.5 میلی متر مربع تا 70 میلی متر مربع در مشخصات ذکر شده متغیر است. این راهنما ساختار کابل، پارامترهای فنی، مزایای کلیدی، سناریوهای کاربردی، معیارهای انتخاب و اقدامات احتیاطی نصب را توضیح می‌دهد تا به خریداران در تصمیم‌گیری آگاهانه کمک کند.

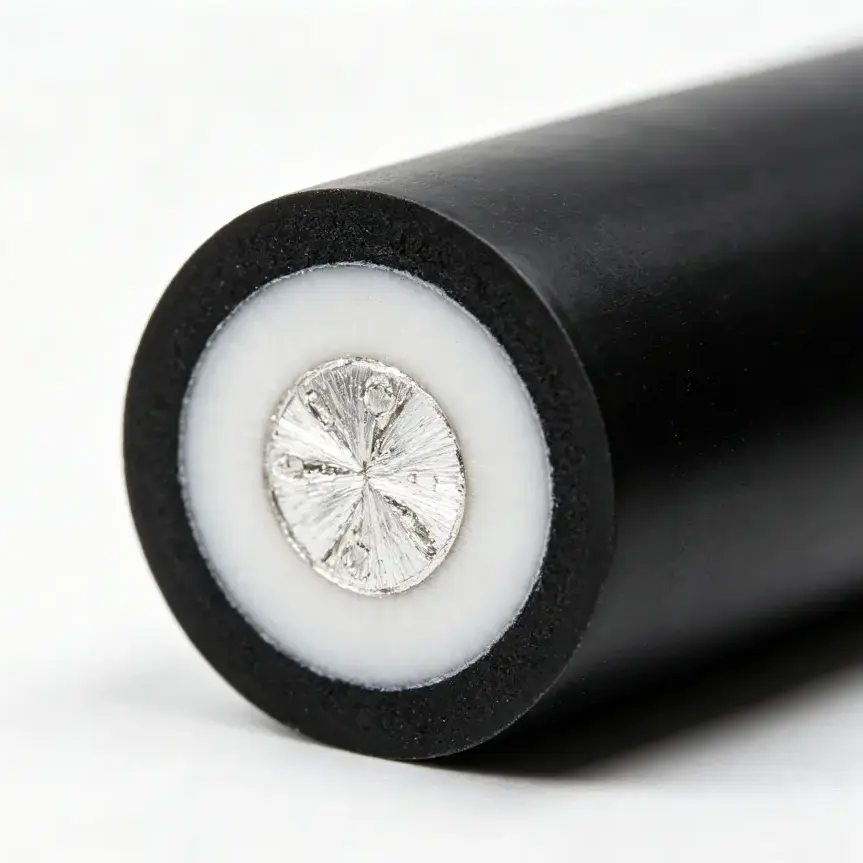

سیم گرد با عایق پی وی سی آلومینیومی یک کابل الکتریکی است که از آلومینیوم به عنوان ماده رسانا و پلی وینیل کلراید (PVC) به عنوان عایق استفاده می کند. در ساخت و ساز BLVV ارائه شده توسط Qiancheng، یک غلاف بیرونی PVC یک لایه محافظ اضافی در اطراف هادی عایق ایجاد می کند.
این کابل برای تاسیسات الکتریکی ولتاژ پایین ثابت طراحی شده است. ولتاژ نامی آن 300/500 ولت است که کاربرد صحیح و رعایت مقررات محلی برق را هنگام تعیین آن برای یک پروژه ضروری می کند.
ترکیب آلومینیوم و PVC چندین نیاز عملی را برطرف می کند:
مهم است که این محصول را از کابل های آلومینیومی با عایق XLPE، کابل های برق زره دار و سیم های انعطاف پذیر متمایز کنید. رتبه‌بندی‌های الکتریکی، محدودیت‌های دما، ویژگی‌های مکانیکی و روش‌های نصب ممکن است به‌طور قابل توجهی متفاوت باشد.
برای اطلاعات مربوط به محصول، از صفحه محصول سیم گرد عایق پی وی سی آلومینیومی Qiancheng دیدن کنید.
عملکرد کابل به تعامل بین هادی، عایق و غلاف بیرونی آن بستگی دارد. هر جزء عملکرد متفاوتی را انجام می دهد و ساختار کامل باید الزامات نصب مورد نظر را برآورده کند.
هادی آلومینیومی جریان الکتریکی را از مدار عبور می دهد. در مقایسه با مس، آلومینیوم از نظر حجم سبک‌تر است، که می‌تواند هنگام کار با کابل‌های طولانی یا حمل مقادیر قابل توجهی کابل مفید باشد. با این حال، آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس دارد، بنابراین اندازه هادی باید جریان، افت ولتاژ و شرایط نصب را در نظر بگیرد.
عایق اولیه PVC اطراف هادی را احاطه کرده و جداسازی الکتریکی را فراهم می کند. ضخامت آن باید با طراحی کابل مشخص شده و استاندارد محصول قابل اجرا مطابقت داشته باشد. عایق آسیب دیده، دمای عملیاتی نامناسب یا نصب نادرست می تواند ایمنی الکتریکی را به خطر بیندازد.
غلاف PVC خارجی یک لایه محافظ در برابر تماس مکانیکی معمولی و قرار گرفتن در معرض محیط اضافه می کند. اگرچه PVC می تواند مقاومت مفیدی در برابر رطوبت و سایش ارائه دهد، سطح واقعی حفاظت به فرمول مواد، طراحی کابل و محیط کار بستگی دارد. یک غلاف PVC معمولی نباید به طور خودکار فرض شود که مقاومت در برابر اشعه ماوراء بنفش، عملکرد مقاوم در برابر شعله یا مناسب بودن برای دفن مستقیم را فراهم می کند.
ساختار گرد و تک هسته ای حاصل برای کاربردهای سیم کشی ثابت مناسب به جای استفاده نامحدود در هر محیط داخلی یا خارجی در نظر گرفته شده است.
قبل از سفارش کابل برق، اطلاعات فنی باید بررسی شود. جدول زیر مشخصات BLVV منتشر شده توسط Qiancheng را خلاصه می کند. مقادیر، ابعاد مرجع محصول هستند، نه رتبه بندی جهانی برای هر کابل PVC آلومینیومی.
| مقطع اسمی | حداقل تعداد سیم هادی | ضخامت عایق (میلی متر) | ضخامت غلاف (میلی متر) | حداکثر قطر خارجی (میلی متر) | وزن مرجع (کیلوگرم/کیلومتر) |
|---|---|---|---|---|---|
| 1 × 2.5 میلی متر مربع | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 میلی متر مربع | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 میلی متر مربع | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 میلی متر مربع | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 میلی متر مربع | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 میلی متر مربع | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 میلی متر مربع | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 میلی متر مربع | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 میلی متر مربع | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
نکته مهم مشخصات:جدول منتشر شده حداقل تعداد سیم هادی را برای هر اندازه مشخص می کند. خریداران باید ساخت دقیق هادی، استانداردهای قابل اجرا، دمای عملیاتی نامی، ظرفیت حمل جریان و هرگونه گزارش تست مورد نیاز را قبل از ثبت سفارش با تامین کننده تایید کنند.
به عنوان مثال، قطر خارجی و وزن مرجع برای تخمین فضای مسیریابی کابل، بارهای حمل و نقل و مقادیر مواد مفید هستند. آنها به طور مستقل تعیین نمی کنند که آیا یک کابل می تواند به طور ایمن بار الکتریکی خاصی را حمل کند یا خیر.
چگالی کم آلومینیوم یک مزیت عملی در پروژه هایی است که شامل مقادیر زیادی کابل است. در مقایسه با یک هادی مسی با عملکرد الکتریکی معادل، یک هادی آلومینیومی با اندازه مناسب می تواند وزن هادی را کاهش دهد. در مقایسه نهایی وزن کابل باید از اندازه هادی مناسب الکتریکی استفاده کرد تا اینکه به سادگی سطوح مقطع مساوی را با هم مقایسه کرد.
عایق و غلاف بیرونی عملکردهای مکمل را انجام می دهند. عایق اولیه جداسازی الکتریکی را فراهم می کند، در حالی که غلاف محافظت خارجی را اضافه می کند. این چیدمان می تواند در تاسیسات ثابتی که کابل مطابق با شرایط نامی خود نصب می شود و در برابر فشارهای مکانیکی بیش از حد محافظت می شود مفید باشد.
محدوده ذکر شده از 2.5 میلی‌متر مربع تا 70 میلی‌متر مربع گزینه‌های مختلفی را برای نیازهای مدارهای مختلف به خریداران می‌دهد. یک هادی کوچکتر ممکن است برای یک مدار نسبتاً کم بار مناسب باشد، در حالی که یک هادی بزرگتر ممکن است برای بارهای بالاتر یا مسیرهای کابل طولانی در نظر گرفته شود. انتخاب نهایی باید بر اساس محاسبات مهندسی و مقررات قابل اجرا باشد.
گزینه های اندازه منظم می توانند مقایسه مشخصات و برنامه ریزی مواد را ساده کنند. برای پروژه‌هایی که به طول، مقدار، بسته‌بندی یا گزینه‌های مواد مقاوم در برابر شعله نیاز دارند، خریداران باید قبل از تولید یا ارسال، در دسترس بودن و الزامات فنی را با Qiancheng تأیید کنند.
زمانی که کابل با کاربرد مورد نظر مطابقت داشته باشد، این مزایا بیشترین معنا را دارند. هیچ ماده هادی یا ساختار عایق نمی تواند اندازه نادرست، اتصالات ضعیف یا شرایط نصب نامناسب را جبران کند.
کابل BLVV Qiancheng برای کاربردهای مناسب سیم کشی ولتاژ پایین ثابت در نظر گرفته شده است. بسته به مقررات قابل اجرا و مشخصات محصول تایید شده، موارد استفاده بالقوه عبارتند از:
قبل از مشخص کردن کابل برای نصب در فضای باز، بررسی کنید که آیا فرمول PVC خاص و طراحی کابل برای قرار گرفتن در معرض پیش بینی شده تایید شده است یا خیر. برای دفن مستقیم، محیط‌های با ضربه زیاد، مکان‌های خطرناک، یا کاربردهایی که نیاز به طبقه‌بندی خاصی از عملکرد آتش دارند، ممکن است یک کابل با هدف طراحی و تأیید شده لازم باشد.
انتخاب یک کابل مناسب به چیزی بیش از تطبیق سطح مقطع اسمی با جریان مورد انتظار نیاز دارد. یک فرآیند انتخاب مطمئن مدار الکتریکی کامل و محیط نصب آن را در نظر می گیرد.
بررسی کنید که ولتاژ 300/500 ولت برای مدار و کد الکتریکی قابل اجرا مناسب است. تصور نکنید که یک کابل برای یک کلاس ولتاژ متفاوت مناسب است فقط به این دلیل که ساختار فیزیکی آن شبیه به نظر می رسد.
جریان بار مورد انتظار، طول مدار، دمای محیط، روش نصب، گروه بندی با سایر کابل ها و افت ولتاژ مجاز را تعیین کنید. مقاومت الکتریکی آلومینیوم بیشتر از مس است، بنابراین جایگزینی مستقیم اندازه به اندازه ممکن است مناسب نباشد.
قرار گرفتن در معرض رطوبت، نور خورشید، مواد شیمیایی، سایش، ضربه و گرما را شناسایی کنید. تأیید کنید که آیا مجرا، ترانک، پشتیبانی یا حفاظت مکانیکی اضافی مورد نیاز است.
هادی های آلومینیومی به ترمینال ها و کانکتورهایی نیاز دارند که به طور خاص برای آلومینیوم مناسب هستند. اندازه هادی مجاز، مواد ترمینال، روش آماده سازی و گشتاور سفت کردن را تأیید کنید. اتصالات نادرست می تواند باعث مقاومت بیش از حد و گرمای بیش از حد شود.
قبل از تأیید سفارش، برگه اطلاعات فنی، استانداردهای محصول قابل اجرا، اسناد آزمایش، جزئیات بسته بندی و برنامه تحویل را درخواست کنید. برای پروژه های بزرگتر، تأیید کنید که علامت گذاری کابل و مستندات دسته ای ارائه شده با مشخصات تایید شده مطابقت دارد.
نصب صحیح برای دستیابی به عملکرد الکتریکی قابل اعتماد ضروری است. حتی کابلی که با مشخصات صحیح تولید شده باشد، در صورتی که به درستی نصب یا قطع شود، می تواند ناامن شود.
در جایی که هادی های آلومینیومی به هادی های مسی متصل می شوند، از کانکتورهای تایید شده طراحی شده برای ترکیب خاصی از مواد استفاده کنید. روش اتصال باید سازگاری، مقاومت تماس، و هرگونه الزامات آماده سازی مشخص شده توسط سازنده کانکتور را بررسی کند.
برای پروژه هایی با الزامات ایمنی آتش سوزی، طبقه بندی دقیق ضد شعله و شواهد آزمایش پشتیبانی را تأیید کنید. غلاف PVC به تنهایی نشان نمی دهد که کابل استاندارد ایمنی آتش نشانی خاصی دارد.
توضیحات محصول منتشر شده ولتاژ نامی 300/500 ولت را مشخص می کند. همیشه قبل از نصب، علامت گذاری و مستندات محصول را مطابق با الزامات مدار مورد نظر بررسی کنید.
آلومینیوم چگالی کمتری ارائه می دهد و می تواند وزن هادی را کاهش دهد که برای جابجایی و حمل و نقل مفید است. با این حال، آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس دارد. بنابراین اندازه هادی، سازگاری ترمینال و الزامات نصب باید به دقت ارزیابی شوند.
جدول مشخصات BLVV منتشر شده Qiancheng سطوح مقطع اسمی 2.5، 4، 6، 10، 16، 25، 35، 50 و 70 میلی متر مربع را فهرست می کند. در دسترس بودن فعلی و هرگونه نیاز به اندازه یا طول خاص را مستقیماً با تامین کننده تأیید کنید.
هنگامی که مشخصات محصول و شرایط نصب اجازه می دهد، ممکن است برای برخی از برنامه های سیم کشی ثابت در فضای باز مناسب باشد. نور مستقیم خورشید، قرار گرفتن در معرض آب، دما و آسیب مکانیکی باید ارزیابی شود. تصور نکنید که همه کابل های روکش PVC برای قرار گرفتن در معرض طولانی مدت UV یا دفن مستقیم مناسب هستند.
خیر. عملکرد مقاوم در برابر شعله به فرمول مواد خاص، طراحی کابل و استاندارد آزمایش قابل اجرا بستگی دارد. در صورت نیاز به عملکرد ضد شعله، تأیید نسخه ارائه شده و مستندات آزمایشی پشتیبان آن را درخواست کنید.
انتخاب باید جریان بار، طول کابل، افت ولتاژ، دمای محیط، روش نصب، گروه بندی کابل و الزامات الکتریکی محلی را در نظر بگیرد. یک طراح برق واجد شرایط باید اندازه هادی نهایی را به جای تکیه بر سطح مقطع اسمی بررسی کند.
مدل کابل، ولتاژ نامی، مقطع هادی، طول مورد نیاز، مقدار کل، محیط نصب، استاندارد قابل اجرا، بازار مقصد، الزامات بسته بندی، و هرگونه الزامات عملکرد خاص را ارائه دهید. این اطلاعات به تامین کننده کمک می کند تا سازگاری مشخصات را ارزیابی کرده و قیمت دقیق تری تهیه کند.
سیم گرد عایق پی وی سی آلومینیومی یک گزینه عملی برای تاسیسات ولتاژ پایین ثابت مناسب است که به هادی سبک وزن و ساختار عایق و غلاف PVC محافظ نیاز دارند. مشخصات موفقیت آمیز به چیزی بیش از قیمت بستگی دارد: رتبه بندی ولتاژ، اندازه هادی، سازگاری اتصال، قرار گرفتن در معرض محیطی، و مستندات انطباق، همگی بر عملکرد طولانی مدت تأثیر می گذارند.
کیانچنگ مشخصات کابل BLVV را برای ارزیابی پروژه با اندازه هادی فهرست شده از 2.5 میلی متر مربع تا 70 میلی متر مربع ارائه می دهد. اگر در حال تامین کابل برای یک ساختمان، کارخانه یا پروژه توزیع برق هستید، قبل از انتخاب مدل نهایی، الزامات فنی خود را بررسی کنید. سپس برای بررسی اطلاعات موجود به صفحه محصول سیم گرد عایق پی وی سی آلومینیومی مراجعه کنیدبا ما تماس بگیریدبا اندازه، ولتاژ، مقدار، شرایط نصب و مقصد مورد نیاز شما. تیم Qiancheng می تواند به شما کمک کند تا در مورد مشخصات و جزئیات نقل قول مناسب برای پروژه خود صحبت کنید.
