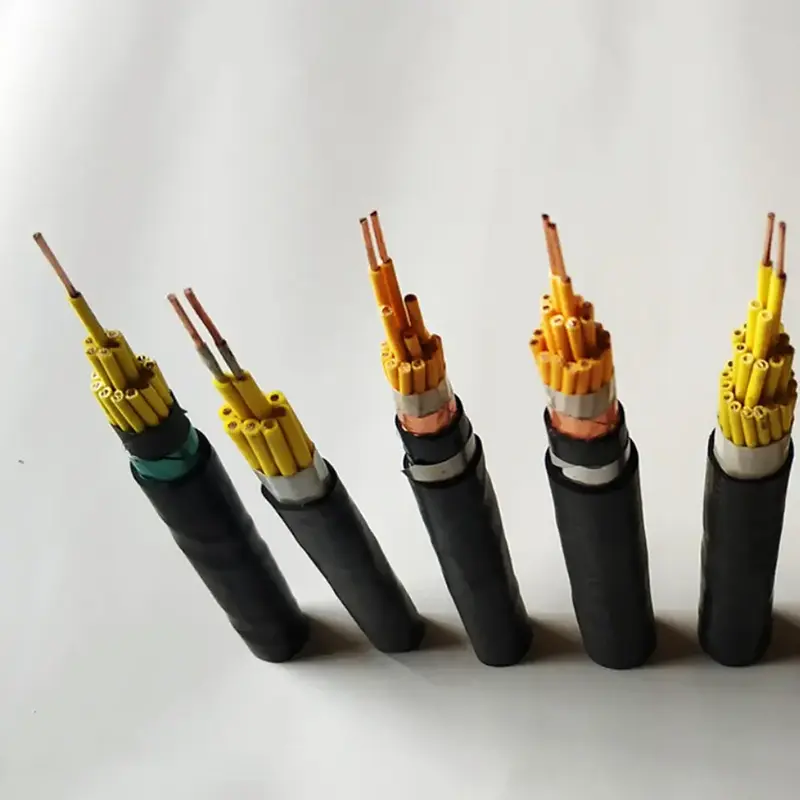

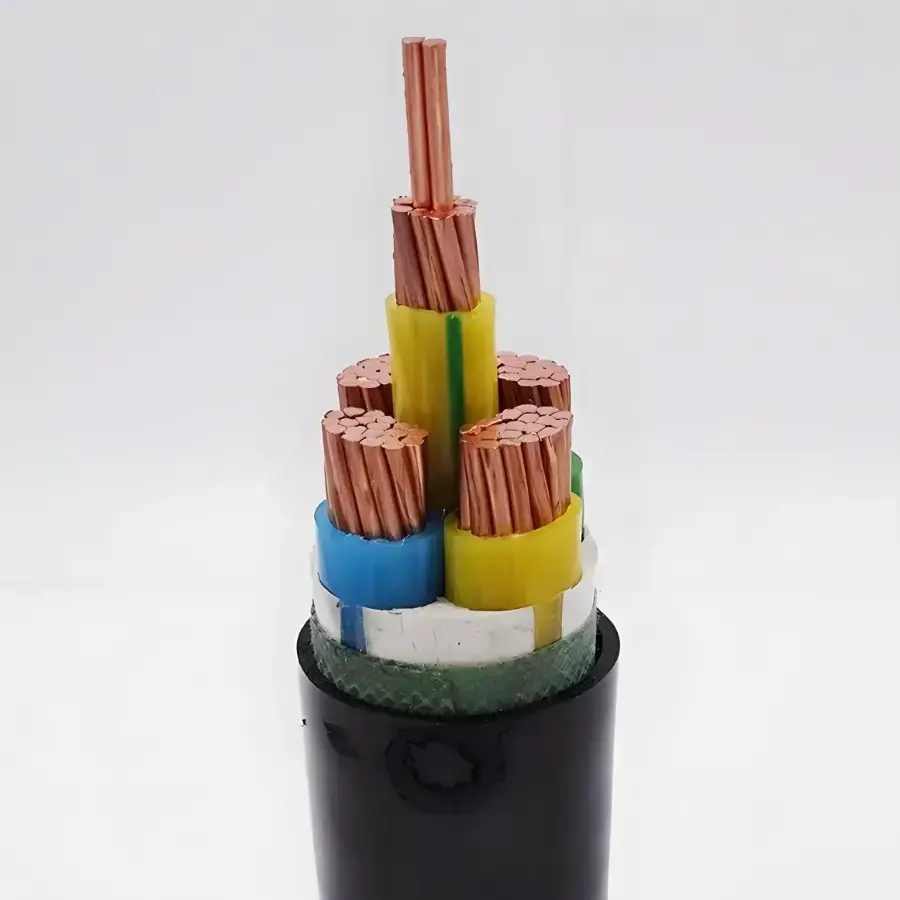

کابل کنترل مسی مقاوم در برابر آتش XLPE

مدل های محصول: N(NH)-KYJV، N(NH)-KYJY، N(NH)-KYJVP، N(NH)-KYJYP، N(NH)-KYJV22، N(NH)-KYJY23، و غیره.

در سیستم‌های حفاظت در برابر آتش و کنترل اضطراری، کابل کنترل باید در صورت قرار گرفتن در معرض حرارت یا آتش غیرعادی سیگنال‌های الکتریکی را ارسال کند. کابل کنترل مسی مقاوم در برابر آتش XLPE برای این مدارهای ولتاژ پایین در نظر گرفته شده است که پیکربندی‌های مسیریابی داخلی، سیم‌کشی سیگنال محافظ و تاسیسات محافظت شده مکانیکی را پوشش می‌دهد. طیف محصولات آن شامل سازه های بدون زره، محافظ و زره پوش برای مطابقت با شرایط مختلف تخمگذار است.

این کابل دارای یک هادی مسی، عایق XLPE و یک ساختار دولایه نوار مصنوعی میکا مقاوم در برابر آتش است. اطلاعات فنی ارائه شده حداکثر دمای عملیاتی طولانی مدت 90 درجه سانتیگراد را برای عایق XLPE مشخص می کند. تعداد هسته، مقطع هادی، محافظ و زره پوش را می توان با توجه به مدار کنترل، اتصال تجهیزات و روش نصب انتخاب کرد.

جدول مشخصات محصول، ابعاد و پارامترهای فنی

ساخت و ساز و عملکرد مقاوم در برابر آتش

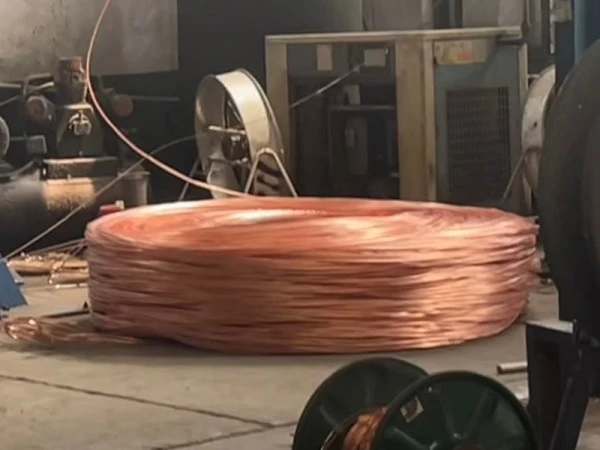

هادی مسی با خلوص بالا

مشخصات ارائه شده 99.99٪ مس بدون اکسیژن با خلوص بالا را به عنوان ماده رسانا مشخص می کند. هادی های جامد کلاس 1 برای N-KYJV فهرست شده اند، در حالی که پیکربندی هادی های انعطاف پذیر برای مدل های منعطف مربوطه موجود است. مقاطع عرضی از 0.75 تا 6 میلی‌متر مربع و مقادیر هسته از 2 تا 61 فهرست شده‌اند که به پیکربندی کابل اجازه می‌دهد تا با چیدمان‌های مدار کنترل متفاوت مطابقت داشته باشد.

عایق XLPE

پلی اتیلن متقاطع XLPE لایه عایق اولیه را تشکیل می دهد. داده های فنی حداکثر دمای عملیاتی طولانی مدت 90 درجه سانتیگراد و تحمل اضافه بار کوتاه مدت 130 درجه سانتیگراد را مشخص می کند. این محدوده دما باید همراه با بارگذاری هادی، شرایط محیطی و محیط واقعی نصب در هنگام انتخاب کابل در نظر گرفته شود.

ساختار دولایه میکا مقاوم در برابر آتش

لایه مقاوم در برابر آتش از بسته بندی نوار مصنوعی میکای دو لایه تشکیل شده است. با توجه به مشخصات ارائه شده، کابل می تواند به مدت 90 دقیقه در دمای آتش باز که کمتر از 830 درجه سانتیگراد نیست، فعال بماند. بنابراین لایه مقاوم در برابر آتش بخشی کلیدی از ساختار کابل برای کنترل اضطراری و مدارهای سیگنال است که در آن ادامه عملیات مدار مشخص شده است.

غلاف بیرونی ضد شعله

غلاف بیرونی به عنوان پلی اولفین مقاوم در برابر شعله مشخص شده است. علاوه بر محافظت از ساختار کابل داخلی در هنگام نصب و سرویس، غلاف برای محدود کردن انتشار شعله تحت شرایط عملکرد آتش نشانی در نظر گرفته شده است.

مدل هایی برای شرایط نصب متفاوت

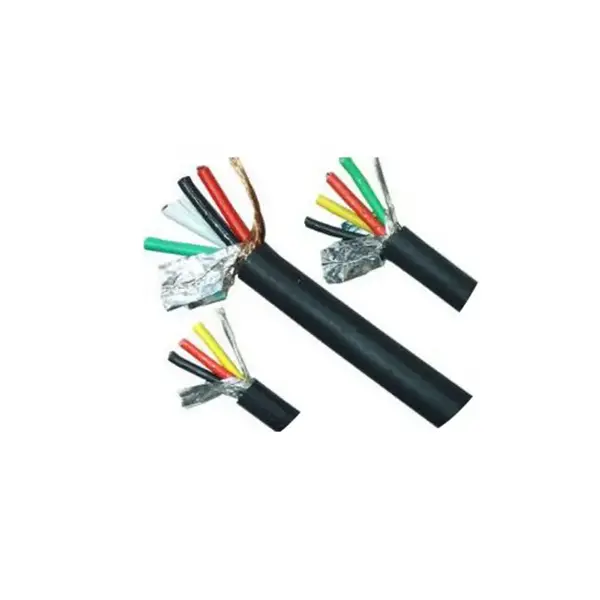

ساختار غیر زره پوش NH-KYJY/NH-KYJYR دارای حداقل شعاع خمشی 6 برابر قطر خارجی کابل است و می تواند برای سینی کابل، مجراهای داخلی و ترانشه های کابل استفاده شود. در مواردی که تداخل الکترومغناطیسی نگران کننده است، پیکربندی محافظ NH-KYJYP محافظ بافته شده مسی با پوشش مشخص شده حداقل 80 درصد را فراهم می کند.

برای مسیرهایی که در معرض فشار مکانیکی یا نصب زیرزمینی هستند، N-KYJV22 و N-KYJY23 با زره نواری فولادی دولایه و حداقل شعاع خمشی 12 برابر قطر خارجی کابل فهرست شده‌اند. روش نصب، قرار گرفتن در معرض مکانیکی، شرایط دفن و سطح حفاظت مورد نیاز باید قبل از انتخاب ساختار زرهی تأیید شود.

محل استفاده از کابل

سیستم های حفاظت در برابر آتش

مدارهای کنترل و سیگنال برای اعلام حریق، پمپ های اسپرینکلر، فن های خروجی دود، کرکره های آتش نشانی و روشنایی اضطراری می توانند در جایی که پارامترهای مقاومت در برابر آتش و الکتریکی مورد نیاز با مشخصات پروژه مطابقت دارند، از کابل استفاده کنند.

تاسیسات زیرزمینی و محصور

تونل‌ها، راهروهای خدماتی جامع، پارکینگ‌های زیرزمینی و سایر فضاهای محصور ممکن است به سیم‌کشی کنترل مقاوم در برابر آتش برای تجهیزات اضطراری و سیستم‌های اتصال حفاظت از آتش نیاز داشته باشند.

تاسیسات انرژی نو

نیروگاه های فتوولتائیک، اتاق های تجهیزات ذخیره انرژی و زیرساخت های شارژ می توانند شامل مدارهای کنترل اضطراری باشند که در آن دما، عملکرد آتش و شرایط نصب باید با هم در نظر گرفته شوند.

ساختمان های عمومی و پر اشغال

بیمارستان ها، مدارس، مراکز خرید، فرودگاه ها و ساختمان های اداری ممکن است به مدارهای کنترل مقاوم در برابر آتش برای سیستم های اضطراری و تجهیزات خدمات ساختمانی نیاز داشته باشند.

تاسیسات صنعتی

کارخانه‌های متالورژی، شیمیایی و سایر کارخانه‌های صنعتی می‌توانند از سیم‌کشی کنترل مقاوم در برابر آتش برای خاموش کردن تجهیزات، زنگ هشدار، تهویه اضطراری و عملکردهای کنترل مربوطه، با توجه به الزامات پروژه قابل اجرا استفاده کنند.

تجهیزات برق صادراتی

کابل را می توان به عنوان بخشی از تجهیزات الکترومکانیکی یا سیستم های حفاظت در برابر آتش در نظر گرفته شده برای پروژه های خارج از کشور با استانداردهای مورد نیاز، اسناد تست و بسته بندی تایید شده مطابق با بازار مقصد مشخص کرد.

بررسی فنی و ملاحظات تدارکات

برای یک کابل کنترل مقاوم در برابر آتش، تأیید باید بیشتر از مواد هادی را پوشش دهد. سطح مقطع هادی، مقدار هسته، مقاومت عایق، نتیجه ولتاژ مقاومتی، لایه مقاوم در برابر آتش، مواد غلاف و شرایط نصب قابل اجرا باید با مشخصات پروژه مطابقت داشته باشد.

داده های ارائه شده 3000 ولت/5 دقیقه را برای تست ولتاژ مقاومت محصول نهایی و مقاومت عایق حداقل 1000 MΩ·km در دمای 20 درجه سانتیگراد مشخص می کند. برای تدارکات پروژه، گزارش‌های آزمایشی مورد نیاز، اسناد گواهینامه و استانداردهای بازار مقصد قابل اجرا باید بر اساس مدل کابلی دقیق به جای دسته‌بندی محصول به‌طور کلی تأیید شوند.

برای سفارشات صادراتی، بسته بندی را می توان با بسته بندی فیلم پلاستیکی و قرقره های چوبی پلاستیکی یا بخور طبق مشخصات ارائه شده ترتیب داد. شناسایی هسته، طول تحویل و هرگونه الزامات برای محافظ، زره پوش یا ساخت و ساز بدون هالوژن با دود کم باید در مشخصات سفارش گنجانده شود.

نحوه تعیین کابل برای یک پروژه

ابتدا ولتاژ مدار کنترل و سطح عملکرد آتش مورد نیاز را تأیید کنید. سپس با توجه به تجهیزات متصل و طراحی مدار، سطح مقطع هادی و تعداد هسته ها را تعیین کنید. اگر مسیر کابل از ناحیه ای با تداخل الکترومغناطیسی عبور کند، می توان ساختار محافظ را در نظر گرفت. برای دفن مستقیم یا مسیرهای در معرض مکانیکی، ممکن است یک مدل زرهی مورد نیاز باشد.

مسیر نصب نیز حداقل شعاع خمش را تعیین می کند. نسخه های بدون زره حداقل 6 برابر قطر خارجی کابل، نسخه های محافظ حداقل 8 برابر، و نسخه های زره ​​پوش ذکر شده حداقل 12 برابر نیاز دارند. برای پروژه‌هایی که شامل تونل‌ها، بیمارستان‌ها، مراکز خرید یا سایر مکان‌های پر اشغال هستند، باید قبل از سفارش ساخت کابل‌های بدون هالوژن کم دود یا سایر کابل‌های خاص در مشخصات پروژه تأیید شود.

سوالات متداول

1. چه استانداردی برای این کابل مشخص شده است؟

جدول فنی ارائه شده GB/T 9330 را به عنوان استاندارد قابل اجرا برای محصول مشخص می کند. برای پروژه‌های خارج از کشور، استاندارد بین‌المللی مورد نیاز، مدارک گواهی و الزامات آزمایش باید با توجه به بازار مقصد و ساخت دقیق کابل تأیید شود.

2. ساختار مقاوم در برابر آتش چیست و مدار تا چه مدت می تواند فعال بماند؟

این کابل از نوار میکای مصنوعی دو لایه به عنوان لایه مقاوم در برابر آتش استفاده می کند. داده های فنی ارائه شده، انرژی مداوم را به مدت 90 دقیقه در دمای آتش باز کمتر از 830 درجه سانتیگراد مشخص می کند. طبقه بندی واقعی مقاومت در برابر آتش و مستندات آزمایش باید مطابق با مدل سفارش داده شده و استاندارد پروژه قابل اجرا تأیید شود.

3. چه اندازه هادی و مقادیر هسته موجود است؟

سطح مقطع هادی استاندارد ذکر شده 0.75، 1.0، 1.5، 2.5، 4 و 6 میلی متر مربع است. سری های هسته استاندارد شامل 2، 3، 4، 5، 7، 10، 14، 16، 19، 24، 27، 30، 37، 48، 52 و 61 هسته می باشد. شمارش هسته ویژه را می توان با توجه به نیاز پروژه مورد بحث قرار داد.

4. آیا نسخه های شیلد و زره دار موجود است؟

بله محافظ NH-KYJYP با محافظ مسی بافته شده و نرخ پوشش حداقل 80٪ فهرست شده است. N-KYJV22 و N-KYJY23 با زره نواری فولادی دولایه فهرست شده اند. مدل باید با توجه به تداخل الکترومغناطیسی، قرار گرفتن در معرض مکانیکی و روش نصب انتخاب شود.

5. در هنگام نصب چه شعاع خمشی باید حفظ شود؟

با توجه به مشخصات ارائه شده، NH-KYJY/NH-KYJYR بدون زره به شعاع خمشی حداقل 6 برابر قطر خارجی کابل، NH-KYJYP محافظ حداقل به 8 برابر و N-KYJV22 یا N-KYJY23 زره پوش حداقل به 12 بار نیاز دارد.

6. چه اطلاعاتی برای یک نقل قول مورد نیاز است؟

لطفا مدل مورد نیاز، سطح مقطع هادی، مقدار هسته، طول کابل، ولتاژ نامی، روش تخمگذار و محیط نصب را ارائه دهید. در صورت نیاز به محافظ، زره پوش نوار فولادی، ساخت و ساز بدون هالوژن کم دود، طول تحویل خاص یا بسته بندی صادراتی، این جزئیات نیز باید گنجانده شود تا مشخصات و مستندات به طور دقیق مطابقت داشته باشند.
