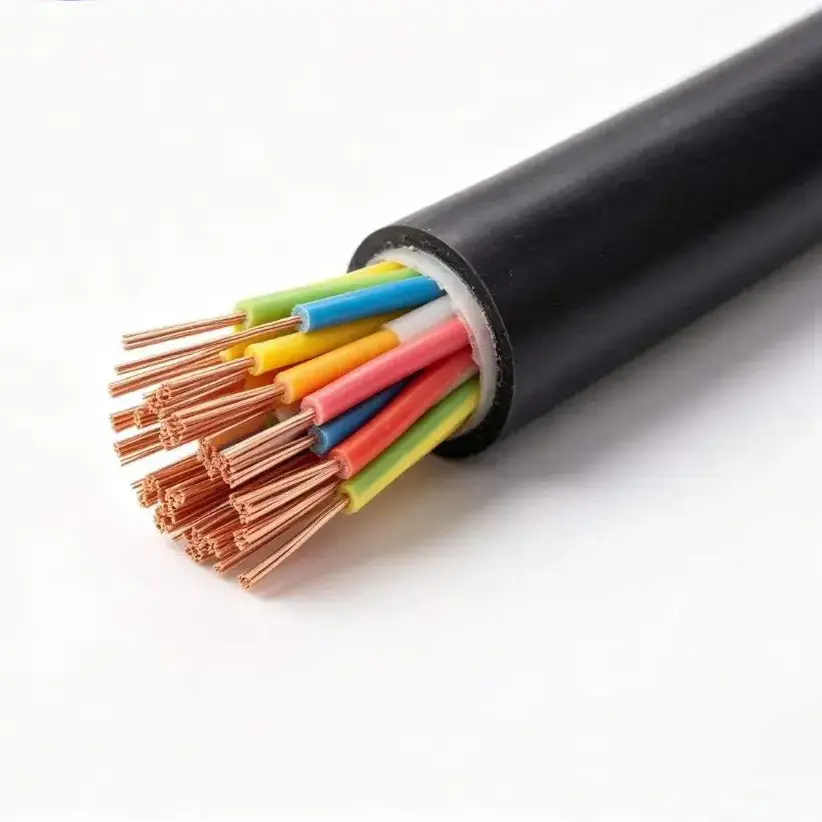

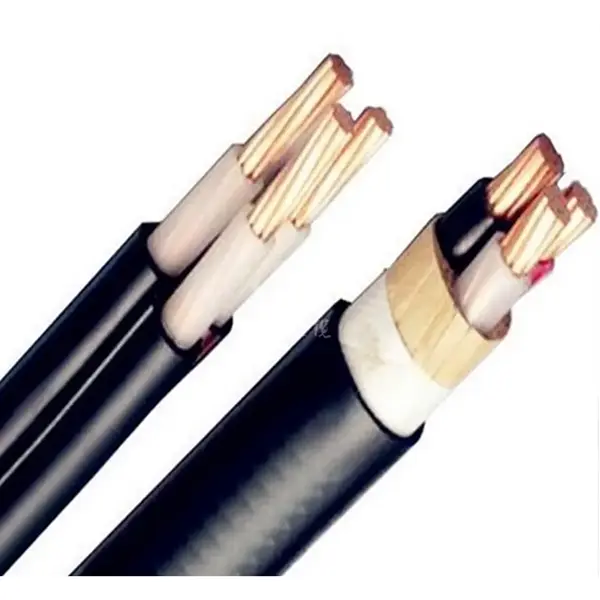

کابل کنترل مسی XLPE

مدل های محصول: KYJV، KYJVP، KYJV22، KYJY، و غیره

کابل کنترل مسی XLPE برای مدارهای کنترل ولتاژ پایین، ابزار دقیق و سیگنال که در آن سیستم عایق باید دمای عملیاتی بالا را تطبیق دهد استفاده می شود. ساختار استاندارد، هادی های مسی بدون اکسیژن با خلوص بالا را با عایق XLPE و غلاف بیرونی PVC، با پیکربندی های زره ​​پوش بدون زره، محافظ و نوار فولادی که برای شرایط مختلف نصب در دسترس هستند، ترکیب می کند.

داده‌های فنی ارائه‌شده ولتاژ نامی 450/750 ولت، حداکثر دمای عملیاتی طولانی‌مدت 90 درجه سانتی‌گراد و سطح مقطع هادی استاندارد از 0.75 تا 6 میلی‌متر مربع را مشخص می‌کند. بسته به مدار و روش چیدمان، کابل می‌تواند با هادی‌های جامد یا انعطاف‌پذیر، پیکربندی‌های چند هسته‌ای، محافظ، زره پوش یا ساختار بدون دود بدون هالوژن WDZ عرضه شود.

جدول مشخصات محصول، ابعاد و پارامترهای فنی

مشخصات ساختمانی و الکتریکی

1. عایق XLPE

پلی اتیلن متقاطع لایه عایق اولیه را تشکیل می دهد. مشخصات ارائه شده حداکثر دمای عملیاتی طولانی مدت 90 درجه سانتیگراد و تحمل اضافه بار کوتاه مدت 130 درجه سانتیگراد را ارائه می دهد. این محدوده دما یکی از دلایل اصلی برای در نظر گرفتن عایق XLPE است، زمانی که یک نصب کنترل ممکن است بالاتر از شرایط معمول سیم کشی عایق PVC همه منظوره عمل کند.

2. گزینه های هادی مسی

هادی به عنوان مس 99.99٪ با خلوص بالا بدون اکسیژن مشخص شده است. KYJV از یک هادی جامد کلاس 1 استفاده می کند، در حالی که KYJVR با یک هادی انعطاف پذیر کلاس 5 فهرست شده است. بنابراین ساختار هادی را می توان با سیم کشی ثابت یا تاسیساتی که در آن انعطاف بیشتری لازم است مطابقت داد.

3. غلاف پی وی سی و انواع عملکردی

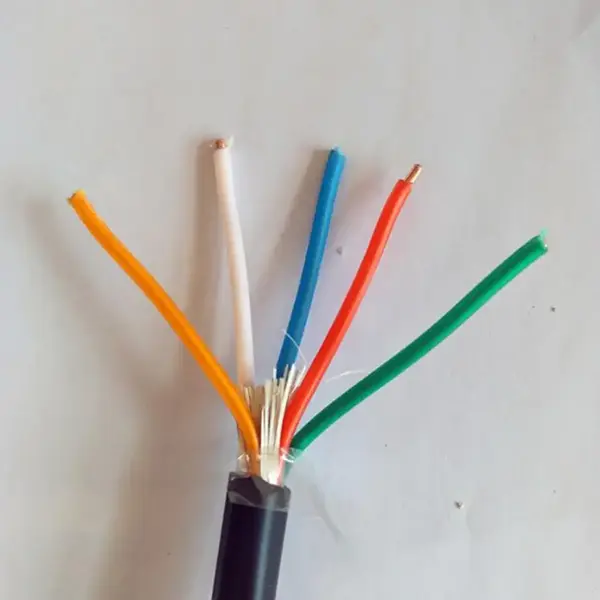

غلاف استاندارد بیرونی PVC است، با یک نسخه WDZ کم دود بدون هالوژن به عنوان یک گزینه ارتقا یافته موجود است. Shielded KYJVP محافظی با بافته مس اضافه می کند، در حالی که KYJV22 از زره نواری فولادی برای کاربردهایی که نیاز به حفاظت مکانیکی اضافی دارند استفاده می کند. این گونه‌ها به جای استفاده از یک پیکربندی برای هر پروژه، امکان تطبیق ساختار کابل با نصب اطراف را فراهم می‌کنند.

انتخاب پیکربندی مناسب

مقدار هسته باید با تعداد مدارهای کنترل، ابزار دقیق یا حفاظتی که توسط کابل ارائه می شود مطابقت داشته باشد. محدوده استاندارد 2 تا 61 هسته را پوشش می دهد، در حالی که سطح مقطع هادی بین 0.75 تا 6 میلی متر مربع است. اندازه هادی مورد نیاز باید از بار مدار، افت ولتاژ مجاز و شرایط نصب تعیین شود نه اینکه صرفاً بر اساس تعداد هسته ها انتخاب شود.

شرایط نصب تعیین می کند که آیا حفاظت اضافی مورد نیاز است یا خیر. KYJV یا KYJVR بدون زره برای سینی های کابل، مجراهای داخلی و سیم کشی کابل-ترانشه ثابت در نظر گرفته شده است. KYJVP را می توان در مواردی در نظر گرفت که تداخل الکترومغناطیسی نگران کننده است، در حالی که KYJV22 برای تاسیسات مشخصی که به زره نواری فولادی و حفاظت مکانیکی نیاز دارند در نظر گرفته شده است. حداقل مقادیر شعاع خمشی ارائه شده نیز باید در طول مسیریابی در نظر گرفته شود.

برنامه های کاربردی معمولی

1. انرژی و تجهیزات الکتریکی

این کابل را می توان برای کنترل ولتاژ پایین و سیم کشی سیگنال مرتبط با تجهیزات PV، سیستم های ذخیره انرژی، اینورترها، کابینت های الکتریکی و تجهیزات مرتبط استفاده کرد. عایق XLPE محدوده دمای عملیاتی طولانی مدت 90 درجه سانتیگراد را برای تاسیساتی که دمای محیط یا تجهیزات به این سطح از عملکرد عایق نیاز دارد، ارائه می کند.

2. اتوماسیون صنعتی

کابینت های کنترل ماشین ابزار، پمپ ها، فن ها، سیستم های PLC و تجهیزات فرآیند ممکن است به سیم کشی کنترل چند هسته ای با پیکربندی هادی و نصب متفاوت نیاز داشته باشند. نسخه‌های رسانای انعطاف‌پذیر می‌توانند مسیریابی در اطراف پایانه‌های تجهیزات و کابینت‌ها را ساده کنند، در حالی که نسخه‌های محافظ برای مدارهایی در دسترس هستند که تداخل الکترومغناطیسی باید برطرف شود.

3. زیرساخت های شهرداری و ساختمان

محدوده کابل را می‌توان در تونل‌های زیرزمینی، ترانشه‌های کابل، سیستم‌های الکتریکی ساختمان و سایر تاسیسات کنترل ولتاژ پایین ثابت استفاده کرد. در جایی که کابل ها در معرض بارگذاری مکانیکی اضافی هستند یا نیاز به ساخت مستقیم دفن دارند، پیکربندی زره ​​پوش KYJV22 گزینه نصب متفاوتی را ارائه می دهد.

4. کنترل و حفاظت از سیستم قدرت

مدارهای ثانویه ولتاژ پایین در پست‌ها، نیروگاه‌ها، اتاق‌های توزیع و تجهیزات الکتریکی می‌توانند از کابل‌های کنترل چند هسته‌ای برای دریافت سیگنال، قفل کردن و کنترل تجهیزات استفاده کنند. مدل نهایی باید با عملکرد مدار، اندازه هادی، نیاز محافظ و روش نصب مطابقت داشته باشد.

5. صادرات تجهیزات و پروژه های مهندسی

برای تجهیزات برق صادراتی و پروژه های مهندسی، مشخصات کابل باید در برابر الزامات پروژه قابل اجرا قبل از تولید تایید شود. اسناد، طول تحویل، نوع قرقره و هر گونه سوابق بازرسی مورد نیاز را می توان همراه با مدل کابل و ساخت و ساز مشخص کرد.

بررسی های فنی قبل از سفارش

برای پیشنهاد پروژه، اطلاعات اولیه معمولاً شامل مدل کابل، ولتاژ نامی، کلاس هادی، مقطع، مقدار هسته و طول مورد نیاز است. اگر کابل در نزدیکی تجهیزاتی که تداخل الکترومغناطیسی ایجاد می کند هدایت شود، نیاز محافظ باید به طور جداگانه بیان شود. دفن مستقیم یا نصب در معرض نیز باید شناسایی شود تا بتوان نیاز به زره را ارزیابی کرد.

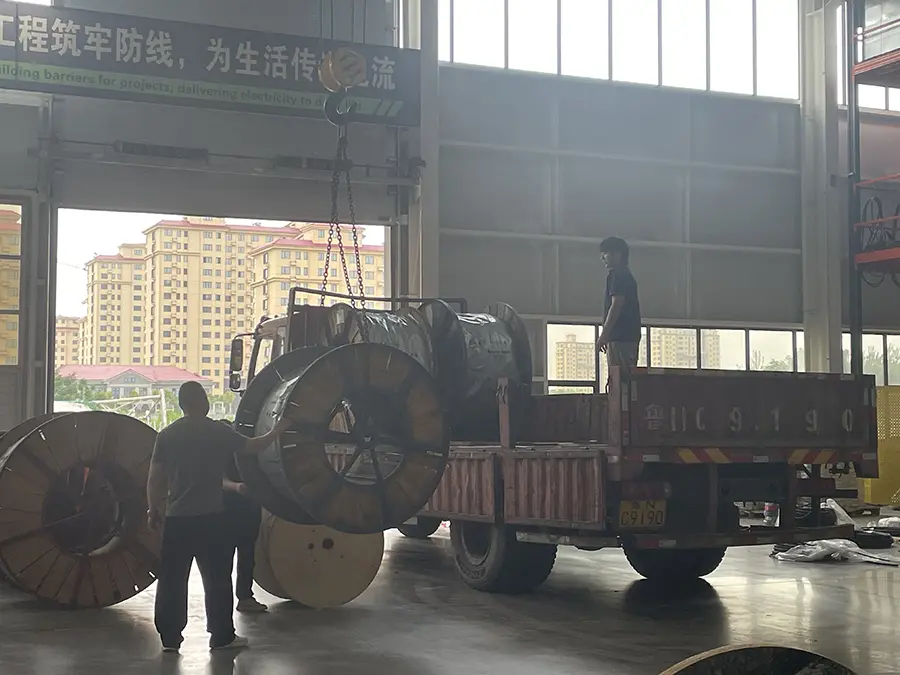

برای سفارشات صادراتی، بسته بندی و اسناد باید در مرحله نقل قول تایید شود. مشخصات ارائه شده قرقره های پلاستیکی و قرقره های چوبی بخور شده را همراه با طول تحویل سفارشی فهرست می کند. الزامات ویژه مانند ساخت و ساز بدون هالوژن بدون دود WDZ یا نسخه های مقاوم در برابر سرما نیز باید قبل از تولید مشخص شود.

سوالات متداول

1. چه استانداردهایی برای این کابل مشخص شده است؟

اطلاعات محصول ارائه شده GB/T 9330 را به عنوان استاندارد ملی فهرست می کند. اگر یک پروژه خارج از کشور به استانداردها، گواهینامه ها یا اسناد بازرسی اضافی نیاز دارد، این الزامات باید مطابق با بازار مقصد و مشخصات پروژه تأیید شود.

2. چه اندازه هادی و مقادیر هسته موجود است؟

سطح مقطع هادی استاندارد 0.75، 1.0، 1.5، 2.5، 4 و 6 میلی متر مربع است. پیکربندی های هسته استاندارد از 2 تا 61 هسته، از جمله تعداد هسته های میانی متعدد متغیر است. مقادیر ویژه هسته را می توان با توجه به نیازهای پروژه تولید کرد.

3. دمای عملیاتی عایق XLPE چقدر است؟

داده‌های فنی ارائه‌شده حداکثر دمای کارکرد طولانی‌مدت ۹۰ درجه سانتی‌گراد و تحمل اضافه بار کوتاه‌مدت ۱۳۰ درجه سانتی‌گراد را مشخص می‌کند. حداقل دمای استاندارد تخمگذار ≥0 °C است، در حالی که یک نسخه مقاوم در برابر سرما برای نصب مستقیم در -30 °C فهرست شده است.

4. چه زمانی نسخه محافظ یا زره پوش مورد نیاز است؟

هنگامی که تداخل الکترومغناطیسی باید در سیگنال یا مدار کنترل کنترل شود، می توان KYJVP محافظت شده را در نظر گرفت. KYJV22 زرهی برای شرایط تخمگذار که نیاز به حفاظت مکانیکی اضافی، از جمله دفن مستقیم زیرزمینی مشخص شده دارند، در نظر گرفته شده است. حداقل نیازهای شعاع خمشی برای سازه های بدون زره، محافظ و زره پوش متفاوت است.

5. چه آزمایش های الکتریکی قبل از تحویل مشخص شده است؟

مشخصات ارائه شده مقاومت عایق ≥1000 MΩ·km در 20  درجه سانتی گراد و تست ولتاژ مقاومت محصول نهایی 3000V/5min بدون خرابی را فهرست می کند. جدول همچنین بازرسی کامل قبل از تحویل را مشخص می کند. هر گونه بازرسی خاص پروژه یا الزامات آزمایش شخص ثالث باید قبل از تولید تأیید شود.

6. آیا می توان طول تحویل و ساخت کابل را سفارشی کرد؟

بله داده های ارائه شده طول های تحویل سفارشی را با تحمل طول اعلام شده 0.5 ± فهرست می کند. مقادیر ویژه هسته، ساخت هادی انعطاف پذیر، محافظ، زره پوش، ساخت هالوژن بدون دود WDZ و نسخه های مقاوم در برابر سرما را می توان با توجه به الزامات پروژه مشخص کرد.
