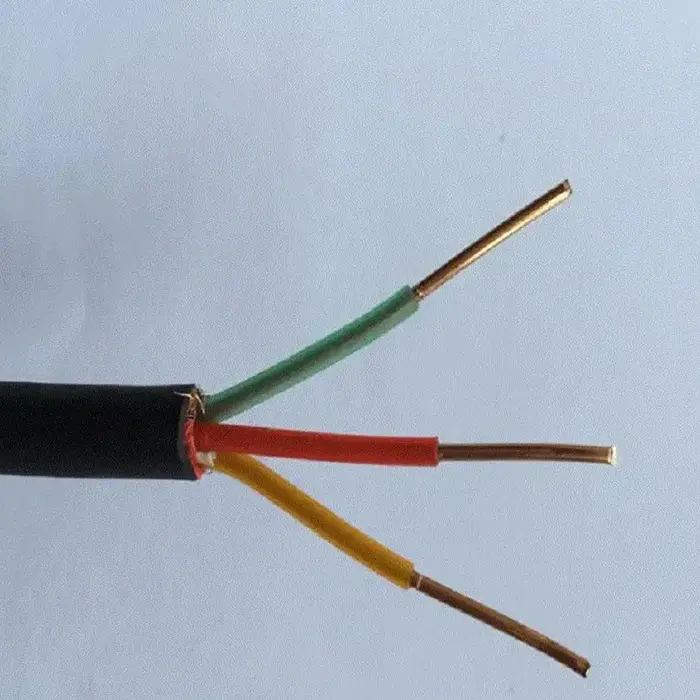

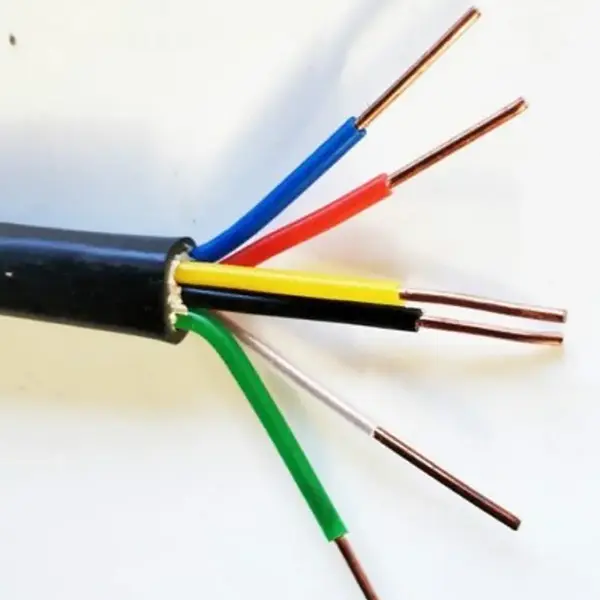

کابل کنترل مسی XLPE مقاوم در برابر شعله

مدل های محصول: ZR (ZA، ZB، ZC)-KYJV، ZR (ZA، ZB، ZC)-KYJVP، و غیره.

کابل کنترل مسی بازدارنده شعله XLPE در مدارهای کنترل ولتاژ پایین و سیگنال که در آن انتشار شعله باید محدود باشد استفاده می شود. ساختار استاندارد ترکیبی از یک هادی مسی بدون اکسیژن با عایق XLPE و یک غلاف بیرونی مقاوم در برابر شعله، با پیکربندی هادی جامد یا انعطاف پذیر در دسترس برای نیازهای سیم کشی مختلف است. نسخه های محافظ و زره پوش برد را به تاسیساتی که تداخل الکترومغناطیسی یا حفاظت مکانیکی نیز باید در نظر گرفته شود گسترش می دهد.

عایق XLPE برای حداکثر دمای کارکرد طولانی‌مدت 90 درجه سانتی‌گراد مشخص شده است، در حالی که کابل در پیکربندی‌های 450/750 ولت با تعداد هسته‌های متعدد و مقطع هادی موجود است. با توجه به مدار کنترل و شرایط تخمگذار می توان نمرات مقاوم در برابر شعله، محافظ، زره پوش و طول های ویژه Z(A، B، C) را انتخاب کرد.

جدول مشخصات محصول، ابعاد و پارامترهای فنی

ساخت و ساز و عملکرد

1. عایق XLPE برای سیم کشی کنترل دمای بالا

سیستم عایق بر پایه پلی اتیلن متقاطع است تا عایق PVC معمولی. طبق مشخصات ارائه شده، لایه XLPE دارای حداکثر دمای عملیاتی طولانی مدت 90 درجه سانتیگراد و تحمل اضافه بار کوتاه مدت 130 درجه سانتیگراد است. این ساختار را برای تجهیزات کنترلی و تاسیسات الکتریکی که در آن کابل ممکن است دمای عملیاتی بالاتری را تجربه کند، مناسب می‌سازد.

2. هادی های مسی برای مدارهای کنترل و سیگنال

مشخصات هادی 99.99٪ مس بدون اکسیژن با خلوص بالا را پوشش می دهد، با هادی های جامد کلاس 1 و هادی های انعطاف پذیر رشته ای کلاس 5 در دسترس است. انتخاب بین ساختار سفت و سخت و انعطاف پذیر را می توان با روش سیم کشی، ترتیب ترمینال و فضای نصب مطابقت داد.

3. غلاف ضد شعله و حفاظت اختیاری

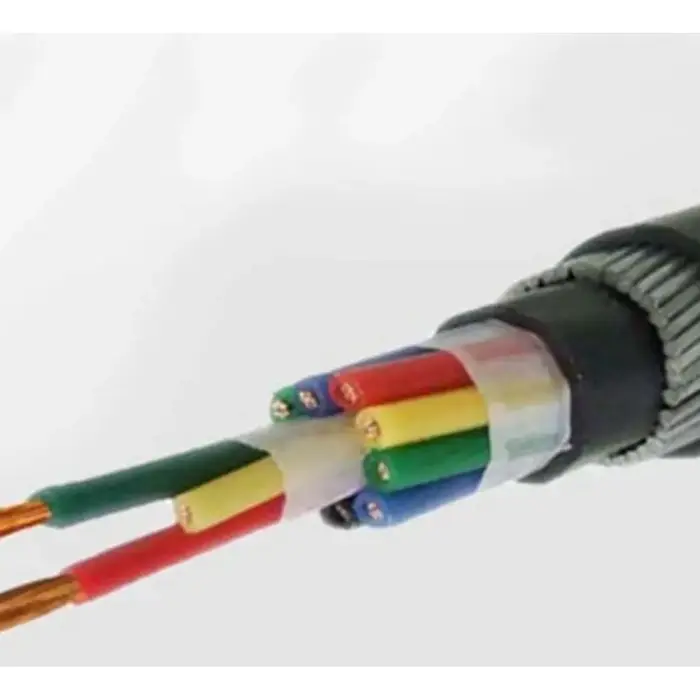

غلاف بیرونی می تواند PVC یا پلی اتیلن (پلی الفین) مقاوم در برابر شعله باشد، با گریدهای ضد شعله Z(A, B, C) موجود است. پیکربندی‌های ZR-KYJYP محافظ و ZR-KYJV22 یا ZR-KYJY23 زره‌دار نیازمندی‌های نصب اضافی را برطرف می‌کنند. در جاهایی که تداخل الکترومغناطیسی باید کنترل شود، محافظ است، در حالی که زره نواری فولادی، حفاظت مکانیکی را برای شرایط تخمگذار مشخص می‌کند.

انتخاب پیکربندی کابل برای نصب

ساخت مناسب به اندازه هادی بیشتر بستگی دارد. مقدار هسته باید با تعداد مدارهای کنترل یا سیگنال مطابقت داشته باشد، در حالی که کلاس هادی باید با روش نصب مطابقت داشته باشد. برای سینی کابل و سیم کشی ثابت داخلی، ساخت و ساز بدون زره ممکن است کافی باشد. نسخه‌های محافظ را می‌توان برای مدارهایی که تحت تأثیر تداخل الکترومغناطیسی قرار می‌گیرند در نظر گرفت، در حالی که نسخه‌های زره‌دار برای تأسیساتی در نظر گرفته شده‌اند که کابل در معرض فشار مکانیکی یا شرایط دفن مستقیم است.

برای پروژه هایی که نیاز به ویژگی های دود و هالوژن کاهش یافته دارند، نسخه ضد شعله کم دود WDZ موجود باید به طور جداگانه مشخص شود. حداقل شعاع خمش نیز باید در طول مسیریابی در نظر گرفته شود: داده های ارائه شده ≥6 برابر قطر خارجی کابل برای نسخه های بدون زره، ≥8 برابر برای نسخه محافظ و ≥12 برابر برای نسخه های زرهی فهرست می شود.

برنامه های کاربردی معمولی

1. حفاظت از آتش و سیستم های کنترل ساختمان

کابل های کنترل مقاوم در برابر شعله XLPE را می توان در مدارهای کنترل ولتاژ پایین برای تجهیزات حفاظت در برابر آتش، اتوماسیون ساختمان و سیستم های الکتریکی مرتبط گنجاند. کمیت هسته و اندازه هادی باید با تجهیزات کنترل و آرایش مدار مطابقت داده شود نه اینکه فقط با قطر کلی کابل انتخاب شود.

2. فتوولتائیک و تجهیزات ذخیره سازی انرژی

کابینت‌های کنترل، تجهیزات مربوط به اینورتر و سیستم‌های ذخیره‌سازی انرژی ممکن است حاوی چندین سیگنال ولتاژ پایین و مدارهای کنترل در یک منطقه نصب محدود باشند. عایق XLPE نسبت به کابل‌های کنترل PVC که معمولاً برای کاربردهای دمای پایین‌تر استفاده می‌شوند، با توجه به مشخصات کابل و شرایط عملیاتی، محدوده دمای عملیاتی مشخص‌تری را ارائه می‌کند.

3. اتوماسیون صنعتی و تجهیزات فرآیند

محدوده کابل را می توان برای مدارهای کنترلی مرتبط با موتورها، پمپ ها، فن ها، ماشین آلات، کابینت های PLC و سایر تجهیزات صنعتی استفاده کرد. نسخه‌های رسانای انعطاف‌پذیر در مواردی مفید هستند که مسیریابی به انعطاف‌پذیری کابل بیشتری نیاز دارد، در حالی که ساختارهای محافظ را می‌توان برای مدارهای سیگنال در معرض تداخل الکترومغناطیسی در نظر گرفت.

4. تاسیسات زیرزمینی و تاسیسات زیربنایی

پیکربندی‌های زره‌دار ZR-KYJV22 و ZR-KYJY23 گزینه‌ای را برای تأسیساتی که نیاز به حفاظت مکانیکی اضافی، از جمله کاربردهای مشخص شده برای دفن مستقیم دارند، فراهم می‌کنند. نسخه‌های بدون زره را می‌توان در سینی‌های کابل، کانال‌های داخلی و ترانشه‌های کابل که در آن‌ها حفاظت مکانیکی از قبل با روش نصب ارائه شده است، استفاده کرد.

5. تجهیزات برق و پروژه های صادرات گرا

برای پست‌ها، نیروگاه‌ها، تجهیزات الکتریکی و پروژه‌های خارج از کشور، مشخصات کابل مورد نیاز باید بر اساس استاندارد پروژه، کلاس ولتاژ، روش نصب و الزامات مستندات تأیید شود. مستندات محصول، سوابق آزمایش و بسته بندی قرقره را می توان با توجه به الزامات تحویل پروژه ترتیب داد.

تایید فنی قبل از سفارش

برای پروژه کابل کنترل، مفیدترین اطلاعات برای تایید قبل از تولید، ولتاژ مورد نیاز، کلاس هادی، سطح مقطع، تعداد هسته ها، درجه مقاوم در برابر شعله و محیط تخمگذار است. هنگامی که تداخل الکترومغناطیسی یا حفاظت مکانیکی بخشی از الزامات نصب است، باید محافظ یا زره پوش مشخص شود.

داده‌های فنی ارائه‌شده، ۰٫۷۵–۶ میلی‌متر مربع مقطع هادی و پیکربندی‌های هسته استاندارد از ۲ تا ۶۱ هسته را پوشش می‌دهد. طول تحویل را می توان سفارشی کرد، در حالی که شناسایی کابل از هسته های چند رنگ با هسته ارت سبز-زرد استفاده می کند. برای سفارشات صادراتی، بسته بندی می تواند شامل قرقره های پلاستیکی یا قرقره های چوبی بخور با توجه به شرایط حمل و نقل باشد.

سوالات متداول

1. چه استانداردهایی برای این کابل مشخص شده است؟

مشخصات محصول ارائه شده GB/T 9330 و GB/T 19666 را به عنوان استانداردهای ملی قابل اجرا ذکر کرده است. اگر یک پروژه به گواهینامه اضافی، گزارش آزمایش یا اسناد صادراتی نیاز دارد، لیست اسناد مورد نیاز باید قبل از تولید تأیید شود.

2. چه محدوده دمایی برای عایق XLPE مشخص شده است؟

داده‌های فنی حداکثر دمای کارکرد طولانی‌مدت ۹۰ درجه سانتی‌گراد و تحمل اضافه بار کوتاه‌مدت ۱۳۰ درجه سانتی‌گراد را مشخص می‌کند. حداقل دمای استاندارد تخمگذار ≥0 °C است، در حالی که یک نسخه مقاوم در برابر سرما برای ساخت مستقیم در -30 °C فهرست شده است.

3. چه اندازه هادی و پیکربندی هسته موجود است؟

سطح مقطع هادی استاندارد 0.75، 1.0، 1.5، 2.5، 4 و 6 میلی متر مربع است. پیکربندی های هسته استاندارد شامل 2، 3، 4، 5، 7، 10، 14، 19، 24، 37 و 61 هسته است که تعداد هسته های ویژه ای برای تولید سفارشی در دسترس است.

4. نسخه شیلد یا زره دار چه زمانی باید مشخص شود؟

هنگامی که مدار کنترل نیاز به حفاظت تداخل الکترومغناطیسی دارد، ZR-KYJYP محافظت شده را می توان در نظر گرفت. زره پوش ZR-KYJV22 یا ZR-KYJY23 برای شرایطی در نظر گرفته شده است که در آن حفاظت مکانیکی اضافی مورد نیاز است، از جمله کاربردهای مشخص شده برای دفن مستقیم. الزامات شعاع خمشی بین این سازه ها متفاوت است.

5. برای پیشنهاد پروژه چه چیزی باید تایید شود؟

مدل مورد نیاز، سطح مقطع هادی، مقدار هسته، طول تقریبی، روش تخمگذار و هرگونه نیاز به محافظ، زره پوش، دود کم یا مقاوم در برابر سرما را ارائه دهید. برای سفارشات صادراتی، مقصد، الزامات قرقره و مدارک فنی یا بازرسی مورد نیاز نیز باید تایید شود.

6. آیا کابل را می توان در طول های سفارشی عرضه کرد؟

بله مشخصات ارائه شده طول های تحویل قابل تنظیم را با تحمل طول اعلام شده 0.5 ± فهرست می کند. شمارش هسته ویژه و تنظیمات عملکردی نیز می تواند با توجه به نیازهای پروژه مورد بحث قرار گیرد.
