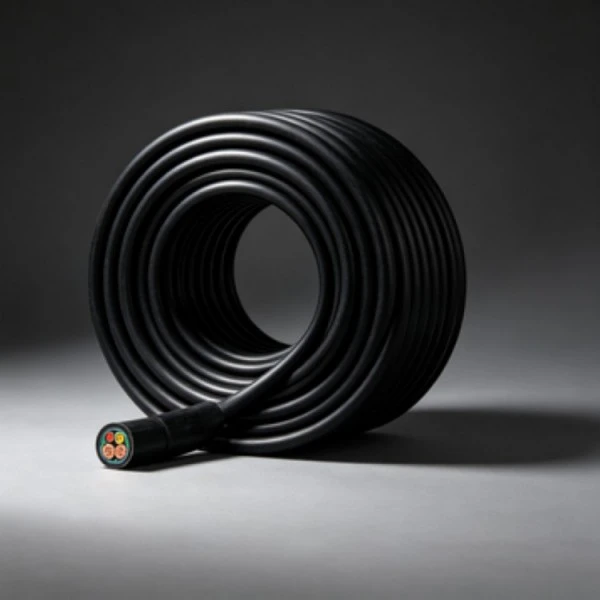

کابل برق ولتاژ پایین مسی XLPE، هادی های مسی را با عایق پلی اتیلن متقاطع (XLPE) برای انتقال و توزیع برق در ولتاژ پایین ترکیب می کند. اندازه هادی موجود کاربردهای ساختمان، تجهیزات و توزیع رایج را پوشش می دهد، با ساختار هادی جامد و رشته ای که در مشخصات ذکر شده گنجانده شده است. اندازه کابل، روش نصب و الزامات پروژه باید قبل از تولید تأیید شود.
| بخش اسمی (mm²) | حداقل سیم های هادی | هادی OD (mm) | ضخامت عایق XLPE (میلی متر) | تقریبا عایق OD (mm) | حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر) |
|---|---|---|---|---|---|
| 1.5 | 1 | 0.02 ± 1.36 | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | 0.02 ± 1.56 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 0.02 ± 1.75 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 0.02 ± 2.01 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 0.02 ± 2.22 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 0.02 ± 2.52 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 0.03 ± 2.72 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 0.03 ± 3.09 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 0.10 ± 3.9 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 0.10 ± 5.0 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 0.10 ± 6.1 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 0.10 ± 7.1 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 0.15 ± 8.2 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 0.15 ± 9.8 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 0.15 ± 11.6 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 0.15 ± 13.2 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 0.20 ± 14.6 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 0.20 ± 16.2 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 0.20 ± 18.5 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 0.20 ± 23.3 | 2.0 | 27.5 | 0.0470 |

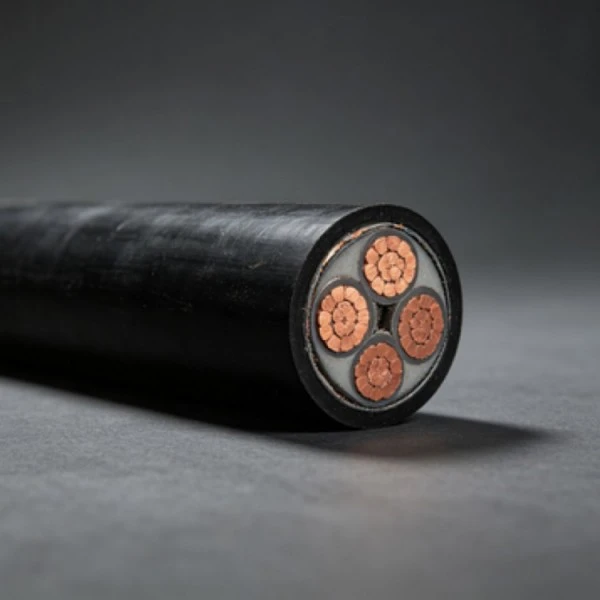

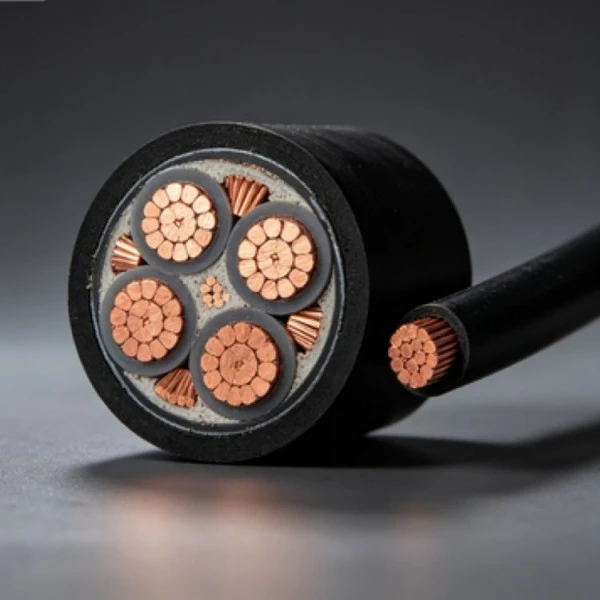

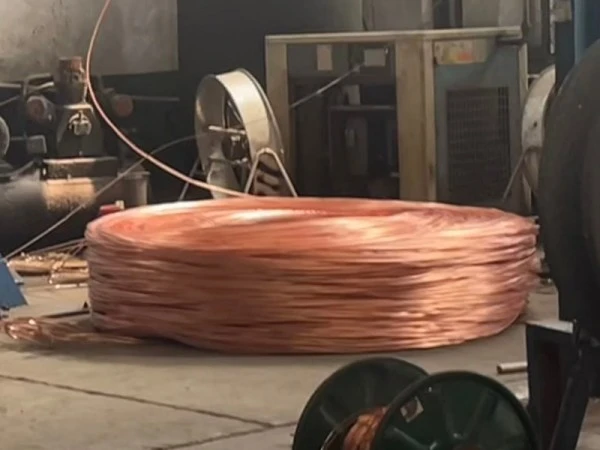

هادی مسیر اصلی انتقال جریان کابل را فراهم می کند. مشخصات ارائه شده شامل ساختارهای جامد و رشته ای در مقاطع کوچکتر است، در حالی که اندازه های بزرگتر از هادی های رشته ای چند سیمی استفاده می کنند. مقادیر مقاومت هادی در 20 ℃ در جدول فنی برای تأیید مشخصات ذکر شده است.
پلی اتیلن متقاطع عایق الکتریکی اولیه در اطراف هادی مسی را فراهم می کند. در مقایسه با پلی اتیلن ترموپلاستیک معمولی، XLPE معمولاً برای کابل های برق انتخاب می شود که در آن قابلیت حرارتی بالاتر و خواص عایق پایدار مورد نیاز است. حدود دمای عملیاتی واقعی باید از مشخصات محصول قابل اجرا پیروی کند.
قطر هادی، ضخامت عایق و قطر تقریبی عایق با سطح مقطع اسمی متفاوت است. این مقادیر هنگام بررسی سازگاری کابل با پایانه ها، مجراها، سینی کابل و سایر اجزای نصب مهم هستند.
این عایق در هنگام نصب کابل در برابر حمل و نقل عادی محافظت می کند. با این حال، کابل نباید به عنوان جایگزینی برای یک ساختار منعطف یا زره پوش اختصاصی در نظر گرفته شود، جایی که نصب شامل حرکت مداوم، ضربه مکانیکی شدید، نیروی کشش بیش از حد یا سایر شرایط خاص است.
ترکیبی از یک هادی مسی و عایق XLPE یک ساختار کابل برق کم ولتاژ معمولی را برای توزیع برق فراهم می کند. مقاومت هادی، ابعاد عایق و الزامات مقاومت در برابر ولتاژ باید قبل از پذیرش در برابر استانداردهای قابل اجرا و مشخصات پروژه تأیید شود.
کابل برق کم ولتاژ مس XLPE را می توان با توجه به بار الکتریکی، محیط نصب و ساخت هادی مورد نیاز به جای انتخاب صرفاً مقطع بر اساس جریان نامی مشخص کرد.
ابعاد کابل تمام شده باید با مشخصات محصول قابل اجرا بررسی شود. برای نیاز تست ولتاژ AC ارائه شده، کابل مقاومت می کند3.5 کیلو ولت به مدت 5 دقیقهبدون شکست در دمای محیط روش آزمون و معیارهای پذیرش باید در برابر استاندارد مربوطه برای کابل سفارش داده شده تأیید شود.
شناسایی مداوم می تواند شامل نام سازنده، مدل محصول و ولتاژ نامی، با توجه به الزامات علامت گذاری قابل اجرا باشد. هنگامی که کابل برای برنامه های خارج از کشور یا پروژه خاص عرضه می شود، محتوای علامت گذاری خاص را می توان قبل از تولید تأیید کرد.
بازرسی می تواند مقاومت هادی، اندازه گیری های ابعادی، وضعیت عایق و تست های الکتریکی مشخص شده را پوشش دهد. در مواردی که پروژه به سوابق بازرسی کارخانه یا اسناد آزمایش اضافی نیاز دارد، این الزامات باید هنگام ثبت سفارش تأیید شوند.
سینی کابل را می توان برای توزیع برق در ساختمان ها، کارخانه ها، زیرزمین ها و تاسیسات مشابه استفاده کرد. کابل های برق و کنترل باید مطابق با طراحی الکتریکی چیده شوند، با فاصله کافی برای اتلاف گرما و دسترسی برای بازرسی. تکیه گاه ها، فواصل ثابت و جداسازی کابل ها باید از مشخصات نصب قابل اجرا پیروی کنند.
برای دفن مستقیم، مسیر کابل، عمق دفن، شرایط خاک و حفاظت مکانیکی باید با توجه به طراحی پروژه تعیین شود. در حین تخمگذار باید از اشیاء تیز و فشار مکانیکی بیش از حد خودداری شود. در مواردی که نصب ممکن است در معرض گودبرداری یا ضربه خارجی باشد، حفاظت مکانیکی اضافی باید در نظر گرفته شود.
نصب کانال می تواند برای سیم کشی مخفی در دیوارهای جداکننده، سازه های کف و سایر مسیرهای حفاظت شده استفاده شود. داخل مجرا باید عاری از آوار و لبه های تیز باشد و کشش کابل باید در محدوده مکانیکی مجاز باقی بماند. اتصالات کابل باید در جعبه های اتصال یا تجهیزات توزیع قابل دسترس قرار گیرند نه در قسمت های مخفی کانال.
نصب‌های عمودی بلند نیاز به توجه به وزن کابل و آرایش ثابت دارند. کابل ها باید در فواصل زمانی مناسب پشتیبانی شوند نه اینکه وزن کامل آنها روی یک نقطه اتصال عمل کند. سیستم تثبیت همچنین باید از حرکت بیش از حد و استرس مکانیکی در حین سرویس جلوگیری کند.
نصب در فضای باز نیاز به در نظر گرفتن نور خورشید، دما، رطوبت، حفاظت مکانیکی و ساخت غلاف کابل دارد. برای مسیریابی سربار، تکیه گاه ها و فاصله های مناسب باید فراهم شود. در جایی که کابل در معرض شرایط خارج از محدوده کاربرد نامی قرار می گیرد، ممکن است به روکش یا ساخت کابل جایگزین نیاز باشد.
مشخصات ذکر شده از 1.5 میلی متر مربع تا 400 میلی متر مربع متغیر است. اندازه های کوچکتر شامل گزینه های هادی جامد و رشته ای است، در حالی که اندازه های بزرگتر از ساختارهای رشته ای چند سیمی استفاده می کنند. اندازه مورد نیاز باید با توجه به جریان بار، افت ولتاژ، روش نصب و الزامات الکتریکی قابل اجرا انتخاب شود.

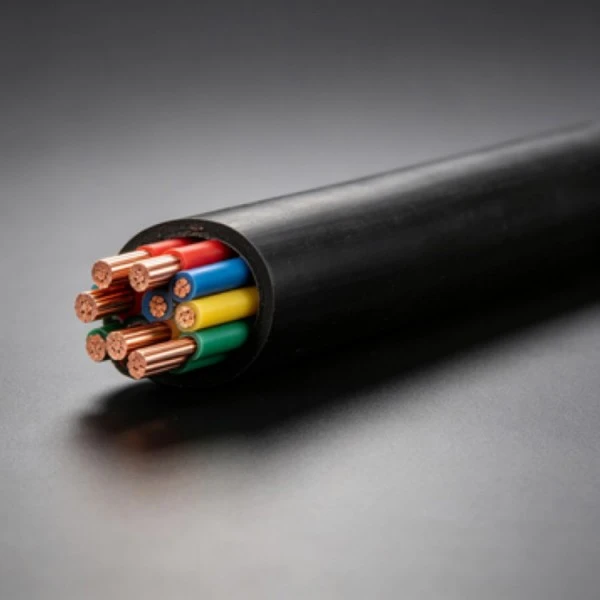

هادی های جامد از یک سیم هادی استفاده می کنند، در حالی که سازه های رشته ای از چندین سیم تشکیل شده اند. هادی های جامد می توانند برای سیم کشی های ثابت مناسب باشند که در آن انعطاف پذیری یک نیاز اصلی نیست. هادی های رشته ای جابجایی آسان تری را در جاهایی که کابل باید در اطراف تجهیزات یا از طریق مسیرهای نصب پیچیده تر هدایت شود، فراهم می کند.
سطح مقطع هادی، ساخت هادی، ولتاژ نامی، طول کابل مورد نیاز، مقدار، روش نصب و مقصد تحویل را ارائه دهید. برای سفارشات پروژه، استاندارد قابل اجرا، اسناد بازرسی، الزامات علامت گذاری و مشخصات بسته بندی نیز باید تایید شود.
طول کابل سفارشی و علامت شناسایی را می توان با توجه به مشخصات تولید و مقدار سفارش مورد بحث قرار داد. برای سفارش‌های سفارشی، طول، تحمل، محتوای علامت‌گذاری، روش بسته‌بندی و برنامه تحویل مورد نیاز را ارائه دهید تا بتوان این جزئیات را قبل از تولید بررسی کرد.
بسته به استاندارد محصول قابل اجرا و مشخصات خرید، بازرسی می تواند شامل مقاومت هادی، اندازه گیری ابعاد، بررسی های مربوط به عایق و تست مقاومت ولتاژ AC باشد. اگر پروژه ای به گزارش تست کارخانه یا فرمت بازرسی خاصی نیاز دارد، این باید قبل از تولید بیان شود.
زمانی که ساختار کابل و غلاف انتخاب شده برای محیط نصب مناسب باشد، می توان آن را برای کاربردهای بیرونی یا زیرزمینی در نظر گرفت. شرایط خاک، رطوبت، نور خورشید، بارگذاری مکانیکی و دمای نصب باید قبل از تایید مشخصات بررسی شود.
یک ساختار کابل برق استاندارد ولتاژ پایین نباید به طور خودکار برای کشیدن مداوم، خمش مکرر یا حرکت پیچشی مشخص شود. تجهیزات با این الزامات معمولاً به ساخت کابل انعطاف پذیر نیاز دارند که به طور خاص برای خدمات تلفن همراه رتبه بندی شده است.
مدل محصول، سطح مقطع هادی، ساختار هادی، ابعاد عایق، طول کابل، علامت گذاری و استاندارد قابل اجرا را تایید کنید. برای پروژه های تکراری، ثابت نگه داشتن این مشخصات به کاهش تفاوت بین دسته های تولیدی کمک می کند و بازرسی ورودی را ساده می کند.
اندازه هادی مورد نیاز، ساخت، طول کابل، مقدار، روش نصب و مقصد را ارائه دهید.کیانچنگمی تواند الزامات فنی را بررسی کند و مشخصات و مستندات موجود را قبل از تولید تأیید کند.
