کابل برق عایق 8.7/15 کیلوولت Qiancheng XLPE در سیستم های توزیع برق متوسط ولتاژ کلاس 15 کیلو ولت، از جمله تاسیسات جدید، ارتقاء شبکه و پروژه های برق صنعتی استفاده می شود. طیف محصولات گزینه های هادی مسی و آلومینیومی، سطوح مختلف مقطع و ساختارهای زرهی یا غیر زرهی را پوشش می دهد. Qiancheng برای پشتیبانی از بازرسی، شناسایی دسته ای و قابلیت ردیابی محصول، سوابق آزمایش و تولید داخلی را حفظ می کند.
عایق XLPE نسبت به عایق پی وی سی معمولی تلفات دی الکتریک کمتری دارد و به طور گسترده در سیستم های کابلی با ولتاژ متوسط استفاده می شود. ساختار متقاطع آن ویژگی های حرارتی و الکتریکی مورد نیاز برای عملکرد مداوم در سطح ولتاژ مشخص را فراهم می کند. داده‌های تولید ارائه‌شده تحمل ضخامت عایق 0.05 ± میلی‌متر را مشخص می‌کند، در حالی که تلورانس واقعی و الزامات آزمایش باید در برابر مشخصات محصول قابل‌اجرا تأیید شوند.

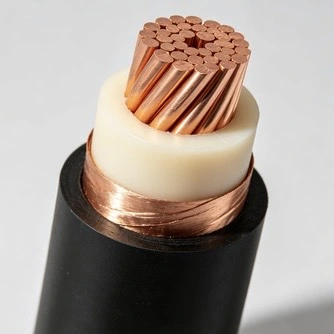

کابل دارای یک ساختار محافظ نوار مسی دوتایی با نرخ لپ مشخص ≥25٪ است. صفحه فلزی بخشی از سیستم کنترل میدان الکتریکی کابل را تشکیل می دهد و یک مسیر تعریف شده برای جریان مربوط به خطا با توجه به ساختار انتخاب شده ارائه می دهد. آزمایش تخلیه جزئی و مقاومت در برابر ولتاژ را می توان با توجه به الزامات فنی قابل اجرا در بازرسی محصول نهایی گنجاند.
یک گزینه غلاف کم دود بدون هالوژن را می توان در جایی که الزامات عملکرد آتش پروژه مستلزم کاهش انتشار دود و گازهای خورنده در طول احتراق است، مشخص کرد. داده های فنی ارائه شده ضریب عبور نور ≥70٪ را برای شرایط آزمایش قابل اجرا بیان می کند. برای پروژه هایی با الزامات خاص تایید ایمنی آتش نشانی، استاندارد مورد نیاز، گزارش آزمایش و مستندات باید قبل از تولید تایید شود.
ساختارهای هادی مسی و آلومینیومی به کابل اجازه می دهد تا با نیازهای مختلف الکتریکی، نصب و هزینه پروژه مطابقت داشته باشد. مس رسانایی الکتریکی بالاتری را فراهم می کند، در حالی که آلومینیوم می تواند وزن رسانا را کاهش دهد و ممکن است در مواردی که وزن کابل و لجستیک نصب در فواصل طولانی اهمیت دارد، مورد توجه قرار گیرد. در انتخاب نهایی باید ampacity، افت ولتاژ، طول کابل، شرایط نصب و الزامات پایان را در نظر گرفت.
مشخصات ذکر شده طیف وسیعی از اندازه هادی را با داده های ارائه شده شامل ساختارهای تک هسته ای و سه هسته ای پوشش می دهد. در دسترس بودن، طول تولید و پیکربندی هادی باید با توجه به مشخصات مورد نیاز تایید شود. برای سفارشات پروژه، مواد هادی، سطح مقطع، آرایش هسته، ساخت غلاف و طول کابل باید به وضوح در استعلام ذکر شود.
کابل را می توان در سازه های سینی کابل، تونل ها، ترانشه ها و کاربردهای مدفون مستقیم عرضه کرد. در مواردی که حفاظت مکانیکی اضافی مورد نیاز است، می توان ساخت زرهی را در نظر گرفت. مواد غلاف، شرایط خاک، قرار گرفتن در معرض اشعه ماوراء بنفش، رطوبت، تماس شیمیایی و بارهای مکانیکی خارجی باید با هم بررسی شوند نه اینکه کابل را فقط با درجه ولتاژ انتخاب کنید.

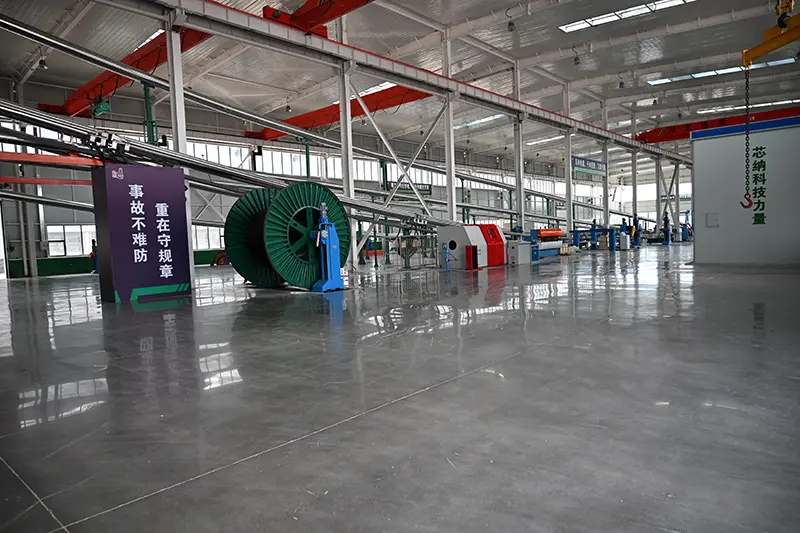

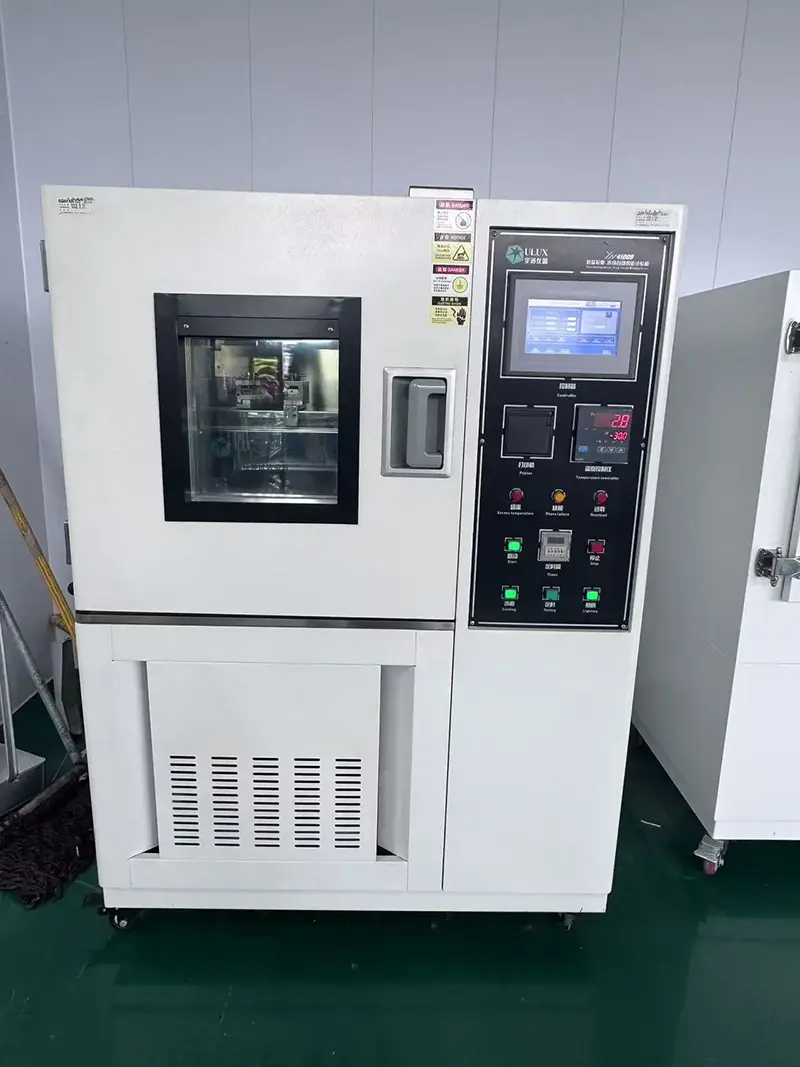

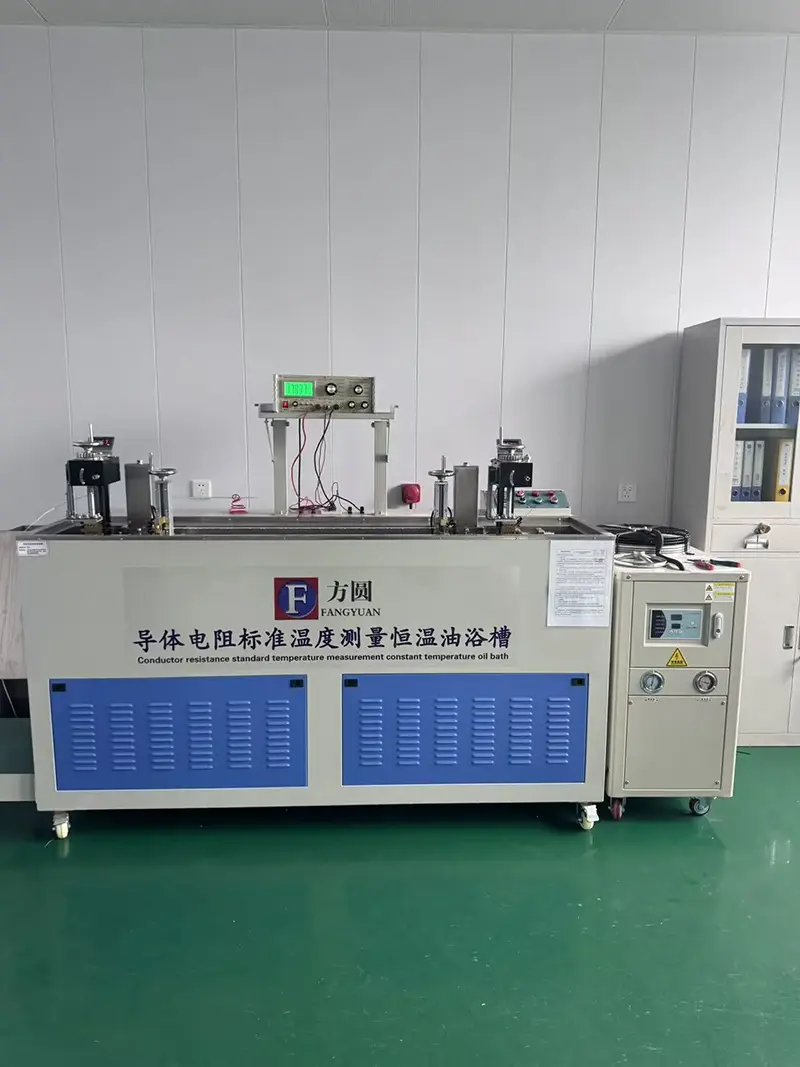

Qiancheng سوابق تولید و آزمایش محصولات کابلی را با بازرسی که الزامات الکتریکی و ابعادی مربوطه را مطابق با مشخصات انتخاب شده پوشش می دهد، حفظ می کند. بسته به سفارش، اسناد بازرسی می تواند شامل مقاومت هادی، تست های مربوط به عایق، نتایج مقاومت ولتاژ و سایر سوابق تست مشخص شده باشد. شناسایی دسته ای از قابلیت ردیابی بین کابل نهایی و مستندات تولید آن پشتیبانی می کند.
|
سطح مقطع هادی اسمی (mm²) |
ضخامت عایق (mm) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت DC هادی مس (Ω/کیلومتر) |
مقاومت DC هادی Al (Ω/کیلومتر) |
ولتاژ تست (kV/5min) |
ظرفیت مس در هوا (A) |
ظرفیت آل در هوا (A) |
ظرفیت مس در خاک مدفون مستقیم (A) |
ظرفیت آل در خاک مدفون مستقیم (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0.727≤0.524 |
≤1.20≤0.868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0.387≤0.268 |
≤0.641≤0.443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0.193≤0.153 |
≤0.320≤0.253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0.124≤0.0991 |
≤0.206≤0.164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0.0754≤0.0601 |
≤0.125≤0.100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0.0470≤0.0366 |
≤0.0778≤0.0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0.0176≤0.727 |
≤0.0291≤1.20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|

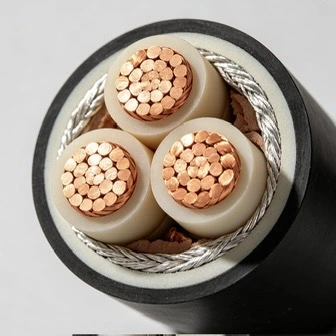

3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0.524≤0.387 |
≤0.868≤0.641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0.268≤0.193 |
≤0.443≤0.320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0.153≤0.124 |
≤0.253≤0.206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0.0991≤0.0754 |
≤0.164≤0.125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0.0601≤0.0470 |
≤0.100≤0.0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
انتخاب کابل ولتاژ متوسط نیاز به توجه به شرایط عایق، کنترل میدان الکتریکی و الزامات تست الکتریکی قابل اجرا در پروژه دارد. عایق XLPE و سیستم محافظ فلزی به عنوان بخشی از ساختار عایق کابل با هم کار می کنند. برای نصب در مناطق مرطوب یا در معرض مواد شیمیایی، مواد غلاف و مقاومت محیطی نیز باید به جای اتکا به درجه بندی ولتاژ بررسی شوند.
برای تأسیسات حمل و نقل ریلی، تونل های زیرزمینی، بیمارستان ها و سایر زیرساخت های محصور، الزامات عملکرد آتش ممکن است بر انتخاب ساخت غلاف تأثیر بگذارد. در مواردی که کابل کم دود بدون هالوژن مشخص شده است، استانداردهای تست دود، شعله و انتشار گاز مورد نیاز باید با مشخصات پروژه قبل از سفارش تایید شود.
نسخه های مسی و آلومینیومی باید با استفاده از پارامترهای الکتریکی و نصب واقعی مقایسه شوند. عوامل مهم عبارتند از مقاومت هادی، جریان مجاز، افت ولتاژ، وزن کابل، طول مسیر، روش پایان و هزینه نصب. مقادیر ampacity در جدول فنی باید همراه با شرایط تخمگذار واقعی پروژه استفاده شود زیرا جریان مجاز به نصب و عوامل محیطی بستگی دارد.
برای تهیه پروژه، مشخصات نمونه باید با مشخصات نهایی تولید در مواد هادی، سطح مقطع، پیکربندی هسته، عایق، غلاف و ولتاژ نامی مطابقت داشته باشد. سوابق بازرسی دسته ای یک مرجع عملی برای بررسی محصولات نهایی در برابر الزامات فنی توافق شده قبل از حمل و نقل فراهم می کند.
برای پروژه های خارج از کشور، مدارک فنی مورد نیاز باید قبل از تولید مشخص شود. بسته به قرارداد و الزامات مقصد، بسته سند ممکن است شامل مشخصات محصول، گزارش آزمایش، سوابق بازرسی و گواهی های مورد نیاز پروژه یا مقررات مربوطه باشد. اسناد چینی و انگلیسی را می توان در صورت نیاز به سفارش تهیه کرد.
کابل برق عایق XLPE Qiancheng 8.7/15kV را می توان بر روی سینی های کابل، در تونل های کابل، ترانشه های کابل و کانال ها با توجه به ساخت و ساز انتخاب شده نصب کرد. دفن مستقیم را می توان در جایی در نظر گرفت که خاک و شرایط مکانیکی مناسب باشد. ساختار زرهی معمولاً زمانی استفاده می شود که به حفاظت مکانیکی اضافی نیاز باشد.
در طول نصب، حداقل شعاع خمش مشخص شده باید حفظ شود و کابل باید از لبه های تیز و نیروهای کششی بیش از حد محافظت شود. در جایی که دمای محیط زیر 0 درجه سانتیگراد است، نیاز نصب ارائه شده نیاز به پیش گرم کردن کابل بالای 5 درجه قبل از تخمگذار دارد. کابل های AC تک هسته ای نباید به طور جداگانه در لوله های فولادی نصب شوند زیرا گرمایش جریان گردابی القایی می تواند بر عملکرد کابل تأثیر بگذارد.
کاربردهای متداول شامل توزیع برق ولتاژ متوسط در معادن، کارخانه های شیمیایی و تاسیسات صنعتی بزرگ است. ساخت نهایی باید با توجه به بار، مسیر نصب، قرار گرفتن در معرض محیطی و سطح حفاظت مکانیکی مورد نیاز انتخاب شود.
شبکه‌های توزیع ولتاژ متوسط در تأسیسات حمل‌ونقل ریلی و تونل‌های زیرزمینی ممکن است به ملاحظات بیشتری در مورد عملکرد آتش نیاز داشته باشند. در جایی که مشخصات پروژه مستلزم کاهش دود و مواد بدون هالوژن است، ساختار غلاف مربوطه را می توان مشخص کرد.
این کابل را می توان برای مدارهای توزیع ولتاژ متوسط و انتقال مرتبط با پست های پست جدید، نوسازی شبکه و توزیع برق منطقه ای اعمال کرد. اندازه هادی و روش نصب باید با بار محاسبه شده و شرایط مسیر مطابقت داشته باشد.
بیمارستان ها، مجتمع های تجاری و سایر ساختمان های بزرگ ممکن است از سیستم های کابلی ولتاژ متوسط برای توزیع برق داخلی یا ورودی استفاده کنند. هنگام تعیین ساختار کابل، عملکرد آتش، فضای مسیریابی، حفاظت مکانیکی و دسترسی به تعمیر و نگهداری باید با هم در نظر گرفته شوند.
A: محافظ نوار مسی بخشی از سیستم کنترل میدان الکتریکی و زمین را تشکیل می دهد. مشخصات ارائه شده، نرخ پوشش محافظ ≥25٪ را ارائه می دهد، در حالی که آزمایش های تخلیه جزئی و مقاومت در برابر ولتاژ را می توان برای تأیید وضعیت الکتریکی کابل تمام شده مطابق با الزامات قابل استفاده استفاده کرد.
A: XLPE دارای ویژگی های الکتریکی و حرارتی است که باعث می شود به طور گسترده در کابل های برق با ولتاژ متوسط استفاده شود، از جمله تلفات دی الکتریک کمتر و مقاومت در برابر پیری درختان آب. عملکرد واقعی عایق باید همراه با ساخت کابل، نتایج آزمایش و شرایط نصب ارزیابی شود.
A: می توان در نظر گرفت که در چه مواردی مشخصات پروژه بر تولید دود، محتوای هالوژن یا محصولات احتراق خورنده تأکید دارد. این امر در زیرساخت های محصور یا پر اشغال شده رایج است. قبل از سفارش باید استاندارد عملکرد آتش نشانی و مستندات آزمایشی مورد نیاز تأیید شود.
پاسخ: زمانی می توان برای این محیط ها در نظر گرفت که غلاف و ساخت کابل انتخاب شده با شرایط واقعی مطابقت داشته باشد. رطوبت، قرار گرفتن در معرض مواد شیمیایی، دما، شرایط خاک و بارهای مکانیکی باید در طول انتخاب بررسی شوند. وجود عایق XLPE به تنهایی تعیین نمی کند که آیا کابل برای هر محیط صنعتی مناسب است یا خیر.
پاسخ: ساختار زرهی به طور کلی در مواردی در نظر گرفته می شود که کابل ممکن است نیروهای مکانیکی اضافی را تجربه کند، به ویژه در تاسیسات دفن مستقیم. برای سینی‌های کابل، تونل‌ها و ترانشه‌های محافظت‌شده، زمانی که شرایط نصب، حفاظت مکانیکی کافی را فراهم می‌کند، ممکن است یک ساختار غیر زرهی مناسب باشد.
A: جدول فنی ارائه شده چندین پیکربندی تک هسته ای و سه هسته ای را با اندازه های مختلف هادی مسی و آلومینیومی پوشش می دهد. مواد هادی مورد نیاز، سطح مقطع، تعداد هسته ها و طول کابل باید در برابر محاسبه بار پروژه و روش نصب تایید شود.
پاسخ: مس و آلومینیوم باید بر اساس ظرفیت حمل جریان، مقاومت هادی، افت ولتاژ، وزن کابل، طول مسیر، الزامات پایان و شرایط نصب مقایسه شوند. رتبه بندی های فعلی در جدول مقادیر مرجع برای شرایط نصب اعلام شده هستند و نباید به عنوان مقادیر جهانی برای هر پروژه در نظر گرفته شوند.
A: ساختار کابل، نیاز زره، شرایط خاک، مسیر دفن، حفاظت مکانیکی، شعاع خمش و دمای نصب قابل اجرا را بررسی کنید. اجسام تیز باید از مسیر کابل برداشته شوند و نصب باید از رویه های کنترل و آزمایش مشخص شده پروژه پیروی کند. برای کابل های AC تک هسته ای، آرایش داخل مجرای فلزی نیز باید بازنگری شود تا از گرمایش القایی بیش از حد جلوگیری شود.
هنگام درخواست قیمت، ولتاژ نامی، مواد هادی، سطح مقطع، پیکربندی هسته، طول کابل، روش نصب و محیط کاربردی را ارائه دهید. این اطلاعات اجازه می دهد تا ساخت کابل و مستندات فنی در برابر الزامات واقعی پروژه بررسی شود.
