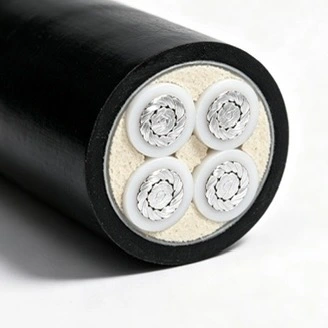

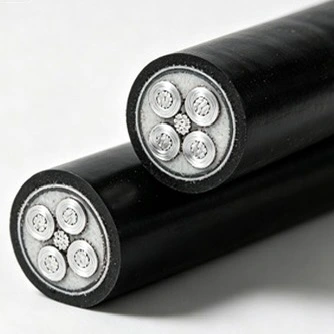

کابل برق ولتاژ پایین مقاوم در برابر آتش Qiancheng XLPE FR برای توزیع برق کم ولتاژ طراحی شده است که در آن مقاومت در برابر آتش، عملکرد مقاوم در برابر شعله و وزن نصب باید با هم در نظر گرفته شود. این کابل از یک هادی آلومینیومی، عایق XLPE، یک لایه مقاوم در برابر آتش میکا و یک غلاف بیرونی مقاوم در برابر شعله برای کاربردهایی از جمله سیستم های برق ساختمان، ترانشه های کابل، شبکه های شهری و تاسیسات صنعتی استفاده می کند.
|
سطح مقطع هادی اسمی (mm²) |
ضخامت عایق (mm) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت DC هادی Al (Ω/کیلومتر) |
ولتاژ تست (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al در خاک مستقیم مدفون (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
0.0778 ≤ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
هادی از آلومینیوم به عنوان ماده حامل جریان استفاده می کند. در مقایسه با یک هادی مسی با طراحی الکتریکی معادل، آلومینیوم می تواند جرم کابل را کاهش دهد، که می تواند برای کابل کشی طولانی، بارگذاری سینی کابل و حمل و نقل نصب مرتبط باشد. سطح مقطع هادی باید بر اساس ظرفیت حمل جریان، افت ولتاژ، شرایط نصب و استاندارد الکتریکی قابل اجرا انتخاب شود.
پلی اتیلن متقاطع عایق الکتریکی اولیه اطراف هادی را فراهم می کند. در مقایسه با عایق پی وی سی معمولی، XLPE به طور کلی به دلیل دمای کاری مجاز بالاتر و مقاومت در برابر پیری حرارتی انتخاب می شود. دمای عملیاتی واقعی، شرایط اتصال کوتاه و محیط سرویس باید از مشخصات محصول و استاندارد نصب قابل اجرا پیروی کنند.
یک لایه مقاوم در برابر آتش مبتنی بر میکا در ساختار کابل گنجانده شده است تا به حفظ عایق و یکپارچگی مدار در هنگام قرار گرفتن در معرض شرایط آتش مشخص کمک کند. مقاومت در برابر آتش و تاخیر در شعله ویژگی های عملکرد جداگانه هستند، بنابراین روش آزمایش مورد نیاز، مدت زمان و معیارهای پذیرش باید در برابر مشخصات پروژه و اسناد آزمایش موجود تأیید شود.
غلاف بیرونی محافظت مکانیکی را فراهم می کند و به عملکرد مقاوم در برابر شعله کمک می کند. مناسب بودن آن برای نصب در فضای باز یا ترانشه بستگی به ترکیب غلاف مشخص شده، قرار گرفتن در معرض اشعه ماوراء بنفش، رطوبت، دما و شرایط مکانیکی دارد. در مواردی که کابل در معرض استرس شدید محیطی یا مکانیکی قرار دارد، باید حفاظت نصب را در نظر گرفت.
کابل برق ولتاژ پایین مقاوم در برابر آتش آلومینیوم XLPE FR یک هادی آلومینیومی را با عایق XLPE، یک لایه مقاوم در برابر آتش و یک غلاف ضد شعله ترکیب می کند. این ساخت و ساز اجازه می دهد تا الزامات الکتریکی، حرارتی و عملکرد آتش پروژه به جای تکیه بر یک ویژگی ماده واحد، جداگانه در نظر گرفته شود.
ساختار مقاوم در برابر آتش برای پشتیبانی از تداوم مدار تحت شرایط مشخص شده تست آتش در نظر گرفته شده است. مدت زمان و دمای تأیید شده باید از گزارش آزمایش مربوطه گرفته شود نه اینکه به عنوان تضمین عملیاتی کلی برای هر سناریوی آتش سوزی در نظر گرفته شود.
تاخیر شعله به توانایی ساختار کابل برای محدود کردن انتشار شعله تحت یک آزمایش تعریف شده مربوط می شود. این مقاومت با مقاومت در برابر آتش متفاوت است، که مربوط به حفظ یکپارچگی مدار برای یک دوره مشخص در شرایط آتش سوزی مشخص است. برای پذیرش پروژه، هر دو الزامات باید با استانداردهای قابل اجرا و اسناد آزمایش بررسی شوند.

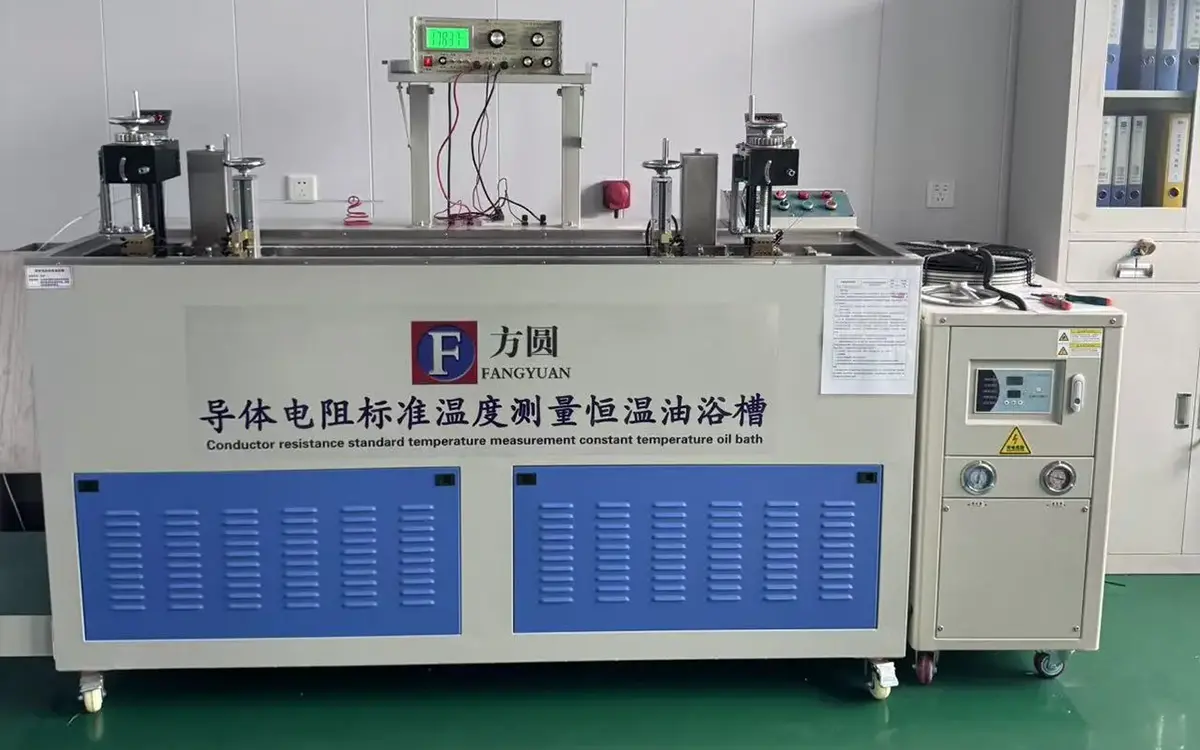

عایق XLPE هادی را از لایه های محافظ بیرونی جدا می کند و در طول عملیات عادی عایق الکتریکی را فراهم می کند. بازرسی کابل تمام شده می تواند شامل بررسی ابعاد، مقاومت هادی، تست های مربوط به عایق و تست مقاومت در برابر ولتاژ بر اساس مشخصات سفارش داده شده و الزامات آزمایش قابل اجرا باشد.

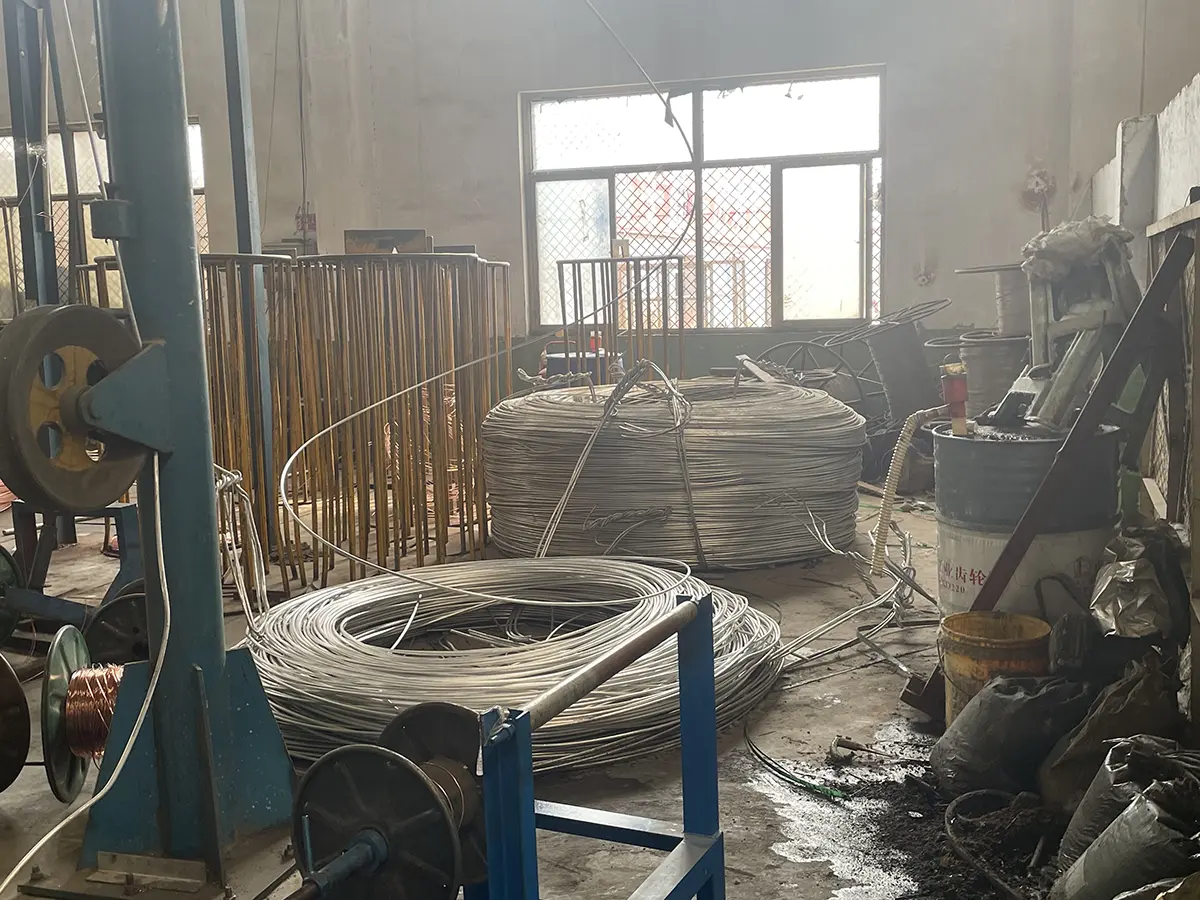

مواد هادی آلومینیومی باید قبل از تولید کابل از نظر خواص الکتریکی و ابعادی مورد نیاز بررسی شود. سوابق تولید و نتایج آزمایش کابل نهایی مبنایی برای ردیابی دسته ای فراهم می کند. در مواردی که قرارداد پروژه ایجاب می کند، بازرسی کارخانه یا نمونه برداری شخص ثالث را می توان با توجه به محدوده بازرسی توافق شده ترتیب داد.
انتخاب کابل باید جریان بار، روش نصب، دمای محیط، گروه بندی کابل، افت ولتاژ و شرایط اتصال کوتاه را در نظر بگیرد. مقادیر ampacity در جدول داده های مرجع برای پیکربندی های فهرست شده است. اندازه هادی نهایی باید با استفاده از روش محاسبه و ضرایب تصحیح مورد نیاز استاندارد پروژه تایید شود.
برای کابل هایی با عایق PVC، غلاف PVC یا غلاف ضد شعله بدون هالوژن، دمای محیط نصب نباید کمتر از 0 ℃ باشد. نصب در دمای پایین تنها زمانی باید انجام شود که ساخت و نصب کابل اجازه دهد.
|
مورد |
کابل تک هسته ای |
|
کابل چند هسته ای |
|
|
|
غیر زرهی |
زره پوش |
غیر زرهی |
زره پوش |
|
حداقل شعاع خمش در هنگام نصب |
20D |
15D |
15D |
12 بعدی |
|
حداقل شعاع خمش در نزدیکی جعبه‌های اتصال و پایانه‌ها (خم شدن باید به دقت کنترل شود، مثلاً با تشکیل صفحات راهنما) |
15D |
12 بعدی |
12 بعدی |
10D |
پس از اتمام کابل گذاری، آزمایش مقاومت در برابر ولتاژ باید به مدت 15 دقیقه در ولتاژ آزمایش 3.5 کیلو ولت انجام شود.
کابل برق ولتاژ پایین مقاوم در برابر آتش آلومینیوم XLPE FR را می توان برای توزیع برق ایمنی آتش سوزی ولتاژ پایین در بیمارستان ها، مدارس، ساختمان های تجاری، تاسیسات صنعتی، شبکه های لوله شهری و پروژه های مشابه در نظر گرفت. انتخاب باید بر اساس بار مورد نیاز، ولتاژ، روش نصب، شرایط محیطی و الزامات عملکرد آتش باشد.
مناسب برای مدارهای برق کم ولتاژ نصب شده در سینی کابل های داخلی که الزامات عملکرد آتش بخشی از مشخصات پروژه است. در هنگام نصب باید فاصله نگهدارنده کابل، گروه بندی و اتلاف گرما در نظر گرفته شود.
زمانی که ساختار غلاف و شرایط محیطی مناسب باشد، کابل را می توان برای نصب سربار در فضای باز و ترانشه های کابل استفاده کرد. قرار گرفتن در معرض UV، رطوبت، تغییرات دما و حفاظت مکانیکی باید قبل از نصب ارزیابی شود.
دفن مستقیم سبک ممکن است در جایی در نظر گرفته شود که ساخت کابل و الزامات پروژه اجازه می دهد. شرایط خاک، رطوبت، خوردگی، عمق دفن و حفاظت مکانیکی باید قبل از تایید روش نصب ارزیابی شود.
غوطه وری طولانی مدت در زیر آب ممنوع است. برای مکان هایی با قرار گرفتن مداوم در معرض آب، آلودگی شدید شیمیایی، بارگذاری مکانیکی استثنایی یا سایر شرایط خاص، باید یک ساختار کابلی که به طور خاص برای آن شرایط طراحی شده است انتخاب شود.
Qiancheng سوابق تولید و بازرسی را برای تولید کابل و آزمایش محصول نهایی نگهداری می کند. بسته به پیکربندی محصول و الزامات پروژه، اسناد ممکن است شامل مشخصات محصول، سوابق آزمایش کارخانه، نتایج تست مقاومت در برابر ولتاژ، گزارش‌های تست عملکرد آتش و اطلاعات ردیابی دسته ای باشد.
برای پروژه های صادراتی، مشتریان می توانند اندازه هادی مورد نیاز، طول کابل، روش نصب، الزامات عملکرد آتش و استانداردهای قابل اجرا را از قبل ارائه دهند. این اطلاعات به تعیین ساخت کابل مناسب و بسته مستندات قبل از تولید کمک می کند.
بازدید از کارخانه مشتری، رویه‌های بازرسی توافق شده و نمونه‌برداری مستقل شخص ثالث را می‌توان در صورت لزوم طبق قرارداد ترتیب داد. برش طول و علامت گذاری سطح نیز می تواند با توجه به مشخصات سفارش مورد بحث قرار گیرد.
A: آلومینیوم جرم هادی را در مقایسه با مس تحت شرایط طراحی الکتریکی قابل مقایسه کاهش می دهد. تفاوت واقعی در وزن و هزینه کابل به اندازه هادی، ساخت کابل، روش نصب و الزامات پروژه بستگی دارد. اندازه هادی نباید تنها بر اساس وزن باشد.
A: لایه میکا به عنوان یک مانع مقاوم در برابر آتش در اطراف هادی عمل می کند. تحت آزمایش آتش واجد شرایط، به حفظ عایق الکتریکی و یکپارچگی مدار برای مدت زمان مشخص شده کمک می کند. عملکرد تایید شده باید از گزارش تست مربوطه گرفته شود.
A: XLPE معمولاً در مواردی انتخاب می شود که قابلیت دمای عملیاتی بالاتر و مقاومت در برابر پیری حرارتی مورد نیاز است. سیستم عایق مناسب همچنان به سطح ولتاژ، شرایط محیطی، روش نصب و استاندارد قابل اجرا بستگی دارد.
A: انتخاب باید جریان بار، روش نصب، دمای محیط، گروه بندی، افت ولتاژ و شرایط اتصال کوتاه را در نظر بگیرد. مقادیر ampacity نشان داده شده در جدول مشخصات باید همراه با محاسبات طراحی و فاکتورهای اصلاحی قابل استفاده استفاده شود.
پاسخ: در حین نصب، حداقل شعاع خمشی 20 بعدی برای کابل تک هسته ای غیر زره پوش، 15 بعدی برای کابل تک هسته ای زره پوش، 15 بعدی برای کابل چند هسته ای غیر زره پوش و 12 بعدی برای کابل چند هسته ای زره پوش 12 بعدی است. در نزدیکی جعبه های اتصال و پایانه ها، مقادیر مشخص شده به ترتیب 15D، 12D، 12D و 10D هستند.
پاسخ: با توجه به الزامات نصب ارائه شده، آزمایش مقاومت در برابر ولتاژ باید پس از گذاشتن در 3.5 کیلو ولت به مدت 15 دقیقه انجام شود. روش آزمایش واقعی باید از مشخصات پروژه و الزامات ایمنی قابل اجرا پیروی کند.
الف: نصب سربار در فضای باز، نصب کابل-ترانشه و دفن مستقیم سبک را می توان در صورت مناسب بودن شرایط محیطی و نصب در نظر گرفت. غوطه ور شدن طولانی مدت در زیر آب ممنوع است. قرار گرفتن در معرض اشعه ماوراء بنفش، رطوبت، شرایط خاک و حفاظت مکانیکی باید قبل از نصب ارزیابی شود.
A: بسته به پیکربندی محصول و قرارداد، اسناد موجود ممکن است شامل مشخصات محصول، سوابق تست کارخانه، نتایج تست مقاومت در برابر ولتاژ، گزارش‌های تست عملکرد آتش و سوابق ردیابی دسته‌ای باشد. مدارک مورد نیاز باید قبل از تولید تایید شود.
