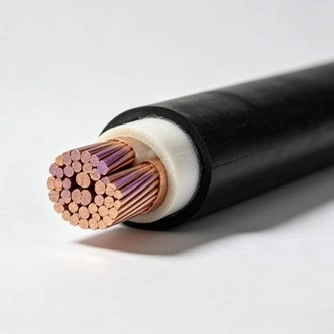

کابل برق ولتاژ پایین Qiancheng Copper XLPE LSZH برای توزیع برق کم ولتاژ در ساختمان ها و زیرساخت ها طراحی شده است که در آن ساخت کابل های بدون دود و هالوژن مشخص شده است. می توان از آن در تاسیسات مترو، بیمارستان ها، ساختمان های اداری، تونل های تاسیساتی و سایر مناطق محصور استفاده کرد که اندازه هادی بر اساس بار مورد نیاز، روش نصب و مشخصات پروژه انتخاب می شود.
|
سطح مقطع هادی اسمی (mm²) |
حداقل تعداد سیم های هادی |
قطر بیرونی هادی (میلی متر) |
ضخامت عایق اسمی XLPE (میلی متر) |
قطر بیرونی عایق تقریبی (میلی متر) |
حداکثر مقاومت هادی در 20 ℃ مس (Ω/کیلومتر) |
|
1.5 |
1 |
0.02±1.36 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
0.02±1.56 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
0.02±1.75 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
0.02±2.01 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
0.02±2.22 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
0.02±2.52 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
0.03±2.72 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
0.03±3.09 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
0.10±3.9 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
0.10±5.0 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
0.10±6.1 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
0.10±7.1 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
0.15±8.2 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
0.15±11.6 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
0.15±13.2 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
0.20±14.6 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
0.20±16.2 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
0.20±18.5 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
کابل برق کم ولتاژ مسی XLPE LSZH از عایق XLPE برای جداسازی الکتریکی بین هادی و اجزای کابل اطراف استفاده می کند. XLPE دمای عملیاتی معمولی بالاتری را نسبت به عایق PVC معمولی ارائه می دهد و معمولاً در مواردی انتخاب می شود که عملکرد حرارتی، پایداری عایق و قابلیت اطمینان الکتریکی طولانی مدت مورد نیاز است. محدودیت های عملیاتی واقعی باید از استاندارد کابل قابل اجرا و مشخصات پروژه پیروی کنند.
ساختار LSZH برای تاسیساتی در نظر گرفته شده است که تولید دود و محصولات احتراق حاوی هالوژن نیاز به کنترل دارند. چگالی دود و گاز اسید هالوژن مشخصه های عملکرد جداگانه هستند و باید در برابر استانداردهای آزمایشی و الزامات پروژه مورد تأیید قرار گیرند. IEC 61034 اندازه گیری انتشار دود را پوشش می دهد، در حالی که IEC 60754-1 روشی را برای تعیین محتوای گاز اسید هالوژن مشخص می کند.
این کابل از هادی های مسی برای انتقال برق با ولتاژ پایین استفاده می کند. مقاومت هادی یک پارامتر مهم برای ارزیابی افت ولتاژ و تلفات عملیاتی است، در حالی که سطح مقطع هادی باید با توجه به ظرفیت حمل جریان، شرایط نصب، دمای محیط، گروه بندی و افت ولتاژ مجاز انتخاب شود.
اندازه هادی موجود در جدول فنی، کنترل کوچک و الزامات مدار انشعاب و همچنین کاربردهای بزرگتر توزیع برق ولتاژ پایین را پوشش می دهد. انتخاب نهایی باید بار متصل، طول مدار، روش نصب، شرایط اتصال کوتاه و الزامات الکتریکی محلی قابل اجرا را به جای سطح مقطع هادی به تنهایی در نظر بگیرد.
Qiancheng تأسیسات تولید خود را با تجهیزات اکستروژن و آزمایش کابل برای تولید و کنترل کیفیت معمول راه اندازی می کند. سوابق تولید، بازرسی مواد خام و نتایج آزمایش الکتریکی یا مربوط به احتراق را می توان با توجه به الزامات مستندات پروژه نگهداری کرد. برای پروژه‌هایی که نیاز به تأیید بیشتر دارند، بازدید از کارخانه و نمونه‌برداری شخص ثالث را می‌توان با توجه به شرایط پروژه ترتیب داد.
مواد هادی، ترکیب عایق، مواد غلاف، ابعاد هادی و ضخامت عایق در طول تولید بر اساس مشخصات مربوطه کنترل می شوند. بررسی‌های ابعادی و آزمایش‌های الکتریکی، نقاط بازرسی عملی را قبل از رها شدن کابل تمام‌شده برای تحویل فراهم می‌کنند.
از اسناد سطح دسته ای می توان برای اتصال کابل تمام شده با سوابق تولید و بازرسی آن استفاده کرد. در مواردی که مستندات پروژه به شناسایی قرقره، گزارش های آزمایش یا سوابق مواد نیاز دارد، اطلاعات مورد نیاز را می توان همراه با محموله تهیه کرد.
برای پروژه های صادراتی و زیرساختی با الزامات مستقل کنترل کیفیت، بازرسی یا نمونه برداری شخص ثالث را می توان قبل از حمل و نقل هماهنگ کرد. محدوده بازرسی را می توان با توجه به مشخصات خرید، استاندارد قابل اجرا و الزامات پذیرش تعریف کرد.
در جایی که تست IEC 60332 مشخص شده است، ساختار کابل مربوطه را می توان برای انتشار شعله مطابق با بخش قابل اجرا سری IEC 60332 ارزیابی کرد. سطح آزمایش دقیق باید در برابر مشخصات پروژه تأیید شود زیرا ساختارهای مختلف کابل و ترتیبات نصب ممکن است به روش‌های آزمایش متفاوتی نیاز داشته باشند.
عملکرد کم دود به ویژه در مناطق بسته که دود می تواند دید، تخلیه و دسترسی به خدمات آتش نشانی را تحت تاثیر قرار دهد مرتبط است. IEC 61034 روش‌های آزمایشی را برای اندازه‌گیری چگالی دود در شرایط سوزاندن تعریف‌شده ارائه می‌کند، بنابراین مستندات پروژه باید روش آزمایش مورد نیاز و سطح پذیرش را به جای تکیه بر اصطلاح "کم دود" مشخص کند.
برای پروژه هایی که مواد بدون هالوژن را مشخص می کنند، الزامات ساخت کابل مربوطه و آزمایش مواد باید قبل از تولید تأیید شود. IEC 60754-1 به تعیین گاز اسید هالوژن حاصل از مواد کابلی در طی احتراق می پردازد و یک نقطه تأیید جداگانه از انتشار شعله و آزمایش چگالی دود ارائه می دهد.
کابل برق ولتاژ پایین مس XLPE LSZH را می توان برای مدارهای توزیع ولتاژ پایین در ایستگاه های مترو، ساختمان های حمل و نقل ریلی، سکوها، مناطق خدماتی و سایر زیرساخت های محصور که اسناد پروژه نیاز به ساخت کابل های بدون دود و هالوژن دارند، مشخص کرد.
کاربردها ممکن است شامل مدارهای توزیع برق باشد که به بخش‌ها، مناطق عملیاتی، بخش‌های اورژانس، مناطق عمومی و امکانات پشتیبانی می‌پردازند. انتخاب کابل باید از طراحی الکتریکی، مشخصات ایمنی در برابر آتش و الزامات نصب ساختمان پیروی کند.
این کابل برای توزیع ولتاژ پایین در ساختمان‌های اداری، مراکز خرید، مدارس، تأسیسات نمایشگاهی و سایر ساختمان‌های عمومی که الزامات دود و محصولات احتراق بخشی از مشخصات الکتریکی هستند، مناسب است.
کاربردهای معمولی شامل پارکینگ های زیرزمینی، تونل های خدماتی، اتاق های تجهیزات و سایر زیرساخت های خدمات محصور می شود. طراحی نصب باید گروه بندی کابل، اتلاف گرما، حفاظت مکانیکی و دسترسی برای نگهداری را در نظر بگیرد.
فرودگاه‌ها، تأسیسات راه‌آهن، اتاق‌های ارتباطی و سایر ساختمان‌های فنی ممکن است ساختارهای کابل LSZH را برای مدارهای ولتاژ پایین انتخابی مشخص کنند. نوع کابل نهایی باید با عملکرد مدار و الزامات عملکرد آتش پروژه مطابقت داشته باشد.
اندازه کابل باید با جریان طراحی شروع شود و سپس از نظر روش نصب، شرایط محیطی، گروه بندی هادی و دمای مجاز بررسی شود. مقاومت هادی جدول بندی شده همچنین می تواند به عنوان بخشی از محاسبات افت ولتاژ و تلفات استفاده شود.
برای لوله کشی، سینی یا سایر نصب های محصور، فضای موجود، شعاع خمش، اتلاف گرما و شرایط کشش باید قبل از سفارش در نظر گرفته شود. کارکرد طولانی کابل ممکن است نیاز به بررسی بیشتر افت ولتاژ و کشش نصب داشته باشد.
تاسیسات داخلی، زیرزمینی و تا حدی در معرض می‌توانند نیازهای متفاوتی برای رطوبت، حفاظت مکانیکی، دما و قرار گرفتن در معرض مواد شیمیایی داشته باشند. بنابراین ساختار کابل باید در برابر محیط نصب واقعی تایید شود نه اینکه فقط با ولتاژ و اندازه هادی انتخاب شود.
برای سفارش‌های زیرساخت و صادرات، اسناد تدارکات ممکن است شامل برگه‌های اطلاعات فنی، سوابق آزمایش معمول، گزارش‌های بازرسی، اطلاعات بسته‌بندی و شناسایی قرقره باشد. ارائه این الزامات قبل از تولید به همسویی ساخت و بازرسی با فرآیند پذیرش پروژه کمک می کند.
برای بررسی مشخصات، مشتریان می توانند ولتاژ نامی، اندازه هادی، طول کابل مورد نیاز، روش نصب، بار مورد انتظار و استاندارد پروژه را ارائه دهند. Qiancheng می تواند از این جزئیات برای تأیید ساخت کابل برق کم ولتاژ مسی مناسب XLPE LSZH و تهیه مستندات فنی مربوطه استفاده کند.
برای سفارشات پروژه، تأیید سطوح آزمایش بازدارنده شعله، انتشار دود و بدون هالوژن قبل از تولید نیز مفید است. در مواردی که بازرسی شخص ثالث یا الزامات مربوط به علامت گذاری قرقره و مستندات خاص اعمال می شود، این موارد می توانند در قرارداد فنی و مشخصات خرید گنجانده شوند.
پاسخ: ساختار کابل LSZH برای محدود کردن تولید دود و محصولات احتراق حاوی هالوژن در زمانی که مواد مشخص شده و الزامات آزمایشی برآورده می شود، طراحی شده است. کابل PVC معمولی از یک سیستم پلیمری حاوی هالوژن استفاده می کند. انتخاب صحیح به مشخصات ایمنی آتش و استانداردهای قابل اجرا برای نصب بستگی دارد.
A: XLPE عایق الکتریکی را با قابلیت دمای عملیاتی معمولی بالاتر از عایق PVC معمولی ارائه می دهد. معمولاً در مواردی استفاده می شود که عملکرد عایق پایدار و مقاومت حرارتی مورد نیاز است. دمای کاری مجاز باید از مشخصات کابل قابل اجرا تأیید شود.
ج: عوامل اصلی شامل جریان طراحی، روش نصب، دمای محیط، گروه بندی کابل، طول مدار، افت ولتاژ و شرایط اتصال کوتاه می باشد. اندازه رسانا باید بر اساس طراحی کامل الکتریکی تعیین شود نه اینکه به تنهایی از درجه جریان استفاده شود.
پاسخ: می توان آن را برای این کاربردها در نظر گرفت که در آن مشخصات پروژه به کابل مسی ولتاژ پایین با عایق XLPE و ساخت LSZH نیاز دارد. سطوح تست بدون شعله، دود و هالوژن مورد نیاز باید در برابر استاندارد پروژه قابل اجرا قبل از سفارش تایید شود.
A: بسته به الزامات سفارش، اسناد ممکن است شامل مشخصات فنی، سوابق بازرسی یا آزمایش، شناسایی قرقره، اطلاعات بسته بندی و سایر اسناد کیفیت مورد توافق باشد. در صورت نیاز پروژه، بازرسی شخص ثالث نیز می تواند هماهنگ شود.
ج: بله. بازدید از کارخانه و نمونه برداری یا بازرسی شخص ثالث بر اساس سفارش و طرح بازرسی قابل هماهنگی است. محدوده بازرسی باید از قبل توافق شود تا سوابق تولید، نمونه ها و موارد آزمایش مورد نیاز در دسترس باشد.
A: اطلاعات مفید شامل اندازه هادی، تعداد هسته ها، طول کابل مورد نیاز، سطح ولتاژ، روش نصب، مقصد، استاندارد قابل اجرا و هرگونه شعله خاص، دود یا نیازهای بدون هالوژن است. در صورتی که مشخصات نهایی هنوز ثابت نشده باشد، می توان کاربرد پروژه و بار الکتریکی را برای بررسی فنی اولیه ارائه کرد.
