کابل برق ولتاژ پایین مقاوم در برابر آتش Qiancheng PVC FR برای توزیع برق کم ولتاژ طراحی شده است که در آن عملکرد مقاوم در برابر شعله و مقاوم در برابر آتش مورد نیاز است. ساختار هادی آلومینیومی را می توان برای خدمات ساختمانی، مدارهای برق اضطراری، تاسیسات صنعتی و سایر پروژه هایی که وزن هادی، شرایط نصب و الزامات عملکرد آتش باید با هم در نظر گرفته شوند، مشخص کرد.
|
سطح مقطع هادی اسمی (mm²) |
ضخامت عایق (mm) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت DC هادی Al (Ω/کیلومتر) |
ولتاژ تست (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al در خاک مستقیم مدفون (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
0.0778 ≤ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
این کابل از یک هادی آلومینیومی برای انتقال برق با ولتاژ پایین استفاده می کند. ساختار آلومینیوم می تواند وزن هادی را در مقایسه با مس در سطح مقطع معادل کاهش دهد، اما انتخاب هادی باید مقاومت، جریان مجاز، افت ولتاژ، روش اتصال و شرایط نصب را نیز در نظر بگیرد. مقادیر موجود در جدول فنی نقطه شروعی را برای انتخاب کابل در سطح پروژه فراهم می کند.
ساختار مقاوم در برابر آتش برای کمک به حفظ تداوم مدار تحت شرایط مشخص شده تست آتش در نظر گرفته شده است. سطح مورد نیاز مقاومت در برابر آتش باید از استاندارد محصول قابل اجرا و مشخصات پروژه تایید شود. مقاومت در برابر آتش و تاخیر در شعله ویژگی های عملکردی متفاوتی هستند و باید با استفاده از الزامات تست مربوطه ارزیابی شوند.
PVC ضد شعله برای عایق و غلاف بیرونی در ساخت و ساز ذکر شده استفاده می شود. نقش آن محدود کردن انتشار شعله در شرایط آزمایش مشخص است. سطح عملکرد واقعی باید از طریق گزارش تست محصول مربوطه تأیید شود نه اینکه فقط از نام ماده استنتاج شود.
ضخامت عایق و غلاف با سطح مقطع هادی با توجه به مشخصات محصول افزایش می یابد. این ابعاد بر قطر کلی کابل، فضای نصب و الزامات حفاظت مکانیکی تأثیر می‌گذارد، بنابراین اندازه کابل نهایی باید با ترتیب سینی، مجرا یا ترانشه موجود بررسی شود.

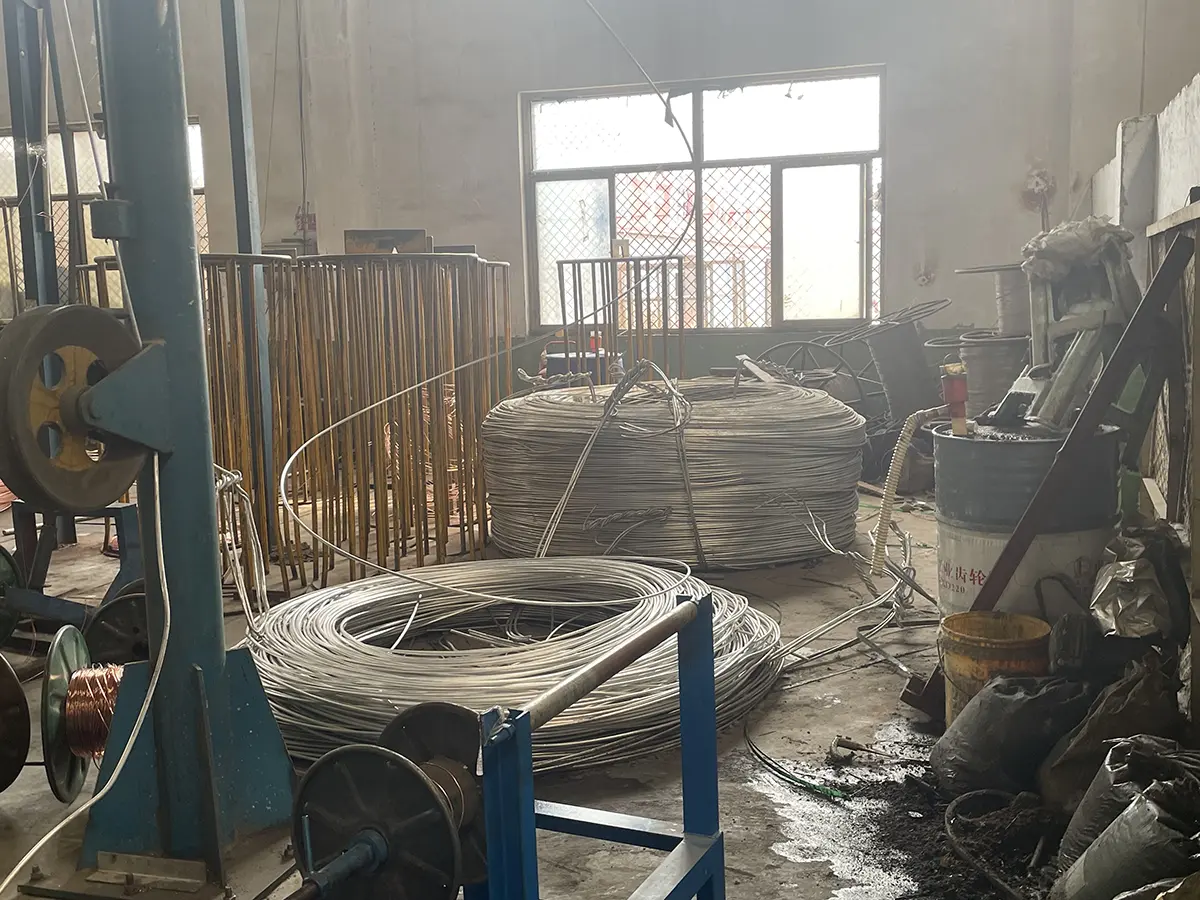

Qiancheng کابل را از طریق پردازش هادی، کاربرد لایه مقاوم در برابر آتش، اکستروژن عایق و اکستروژن غلاف تولید می کند. بازرسی تولید می تواند شامل مقاومت هادی، بررسی ابعاد، عملکرد عایق و آزمایش عملکرد آتش مربوطه بر اساس مشخصات توافق شده باشد.
هادی ورودی و مواد عایق در برابر الزامات تولید قابل اجرا قبل از پردازش بررسی می شوند. مقاومت هادی آلومینیومی و ثبات ابعادی از نکات مهم کنترل کیفیت هستند زیرا مستقیماً بر عملکرد الکتریکی و انطباق کابل نهایی تأثیر می‌گذارند.
پردازش هادی، کاربرد لایه مقاوم در برابر آتش و پارامترهای اکستروژن در طول تولید کنترل می شوند. ضخامت عایق و غلاف بر اساس مشخصات محصول بررسی می شود تا تغییرات ابعادی بین دسته های تولید کاهش یابد.
سوابق تولید و بازرسی را می توان با شناسایی دسته کابل و حلقه مربوطه مرتبط کرد. برای سفارشات مهندسی، اسناد بازرسی مورد نیاز، سوابق آزمایش و اطلاعات قرقره را می توان قبل از تولید برای پشتیبانی از تشکیل پرونده و پذیرش پروژه مورد توافق قرار داد.
بازرسی کارخانه شخص ثالث، نمونه برداری یا آزمایش شاهد را می توان در صورت نیاز با مشخصات خرید ترتیب داد. محدوده بازرسی باید از قبل تایید شود تا نمونه های مربوطه، تجهیزات تست و سوابق تولید در دسترس باشد.
ساختار مقاوم در برابر آتش برای مدارهایی در نظر گرفته شده است که ادامه عملکرد الکتریکی در طول یک قرار گرفتن در معرض آتش تعریف شده بخشی از نیاز پروژه است. مدت زمان آزمایش مورد نیاز، دمای شعله، شرایط مکانیکی و معیارهای یکپارچگی مدار باید از استانداردهای قابل اجرا و مشخصات پروژه تأیید شود.
عملکرد بازدارنده شعله مربوط به محدودیت انتشار شعله در طول کابل تحت شرایط تست تعریف شده است. IEC 60332 آزمایش‌های کابل‌های الکتریکی و فیبر نوری را تحت شرایط آتش‌سوزی، از جمله روش‌های انتشار شعله عمودی برای کابل‌های جداگانه و آرایش کابل‌های گروه‌بندی شده را پوشش می‌دهد.
برای پروژه هایی با الزامات پذیرش ایمنی در برابر آتش، گزارش آزمایش قابل اجرا باید ساختار کابل آزمایش شده، اندازه هادی، روش آزمایش و نتیجه را مشخص کند. این برای بررسی فنی مفیدتر از تکیه بر توضیحات کلی مانند مقاوم در برابر آتش یا بازدارنده شعله است.
برای کابل های ولتاژ پایین مورد نیاز برای حفظ یکپارچگی مدار در هنگام آتش سوزی، IEC 60331 روش های آزمایش را در شرایط آتش سوزی تعریف شده ارائه می دهد. بخش های مختلف استاندارد با توجه به قطر کابل و آرایش آزمایشی اعمال می شود، بنابراین روش آزمایش دقیق باید با ساخت کابل و نیاز پروژه مطابقت داشته باشد.

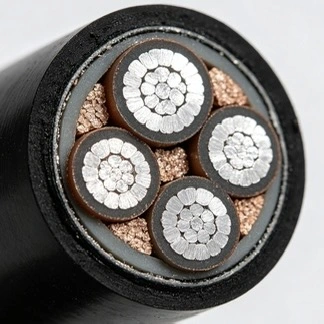

ساختار کابل ترکیبی از هادی آلومینیومی، لایه مقاوم در برابر آتش، عایق و غلاف بیرونی است. هر لایه عملکرد متفاوتی را انجام می دهد، بنابراین انتخاب باید ساختار کامل را به جای مواد رسانا به تنهایی در نظر بگیرد.
هادی مسیر الکتریکی مدار ولتاژ پایین را فراهم می کند. سطح مقطع باید با توجه به جریان طراحی، افت ولتاژ مجاز، شرایط نصب و الزامات الکتریکی قابل اجرا انتخاب شود.
لایه مقاوم در برابر آتش حفاظت حرارتی را در اطراف هادی در طول قرار گرفتن در معرض آتش مشخص شده فراهم می کند. عملکرد آن از طریق آزمایش مقاومت در برابر آتش قابل اجرا ارزیابی می شود تا از طریق داده های دمای عملیاتی معمولی.
عایق هادی پر انرژی را از سایر اجزای رسانا یا خارجی جدا می کند. ضخامت یکنواخت عایق برای یکپارچگی الکتریکی و ثبات ابعادی در طول تولید مهم است.
غلاف بیرونی در برابر محیط نصب خارجی محافظت می کند و به عملکرد مقاوم در برابر شعله کابل کمک می کند. در مواردی که نصب در فضای باز مورد نیاز است، مواد غلاف و مقاومت محیطی باید در برابر شرایط واقعی مواجهه تأیید شود.
کابل برق ولتاژ پایین مقاوم در برابر آتش آلومینیومی PVC FR را می توان برای مدارهای ولتاژ پایین انتخابی در بیمارستان ها، مدارس، مراکز خرید، ساختمان های اداری و سایر تاسیسات عمومی که الزامات عملکرد آتش در آنها اعمال می شود، مشخص کرد. مدارهای معمولی ممکن است شامل برق اضطراری، تجهیزات مربوط به آتش سوزی و سایر بارهای ولتاژ پایین تعیین شده باشند.
کارخانجات صنعتی و تاسیسات تولید ممکن است از کابل های ولتاژ پایین مقاوم در برابر آتش برای مدارهای برق ضروری یا اضطراری منتخب استفاده کنند. اندازه کابل باید از بار تجهیزات، جریان راه اندازی، ترتیب نصب و محدودیت های افت ولتاژ مورد نیاز تعیین شود.
کابل ممکن است برای پروژه های توزیع و نوسازی با ولتاژ پایین در نظر گرفته شود که در آن هادی های آلومینیومی برای طراحی الکتریکی و الزامات مشخص شده عملکرد آتش مناسب هستند. بسته به پروژه، نصب ممکن است شامل سینی کابل، ترانشه یا سایر سیستم های مسیریابی محافظت شده باشد.
مسیرهای کابل زیرزمینی نیاز به در نظر گرفتن رطوبت، آسیب مکانیکی، خوردگی، زهکشی و دسترسی برای نگهداری دارند. دفن مستقیم فقط باید در جایی استفاده شود که ساخت کابل و مشخصات پروژه اجازه می دهد، با حفاظت اضافی در مواردی که شرایط سایت ایجاب می کند.
قبل از نصب سینی یا عمودی، مهندسان باید وزن کابل، الزامات خمشی، فاصله پشتیبانی، اتلاف گرما و تعداد مدارهای نصب شده با هم را بررسی کنند. هادی‌های آلومینیومی می‌توانند در جایی که وزن کابل یکی از موارد مهم نصب است مفید باشند، اما اندازه الکتریکی عامل اصلی انتخاب باقی می‌ماند.
سطح مقطع باید با توجه به جریان طراحی انتخاب شود و در برابر افت ولتاژ مجاز، شرایط نصب، دمای محیط و گروه بندی کابل بررسی شود. مقادیر ampacity در جدول باید همراه با شرایط واقعی نصب پروژه تفسیر شود نه اینکه به عنوان مقادیر میدان جهانی استفاده شود.
مقاومت در برابر آتش و تاخیر در شعله باید به طور جداگانه در اسناد خرید مشخص شود. اگر پروژه ای نیاز به ادامه عملیات مداری در حین آتش سوزی داشته باشد، روش و مدت زمان مورد نیاز تست یکپارچگی آتش باید به وضوح بیان شود. اگر پروژه فقط به محدودیت گسترش شعله نیاز دارد، آزمایش ضد شعله قابل اجرا باید شناسایی شود.
تاسیسات داخلی، خارجی، زیرزمینی و سینی کابل می توانند الزامات مختلفی را بر روی غلاف بیرونی و سیستم نصب پشتیبانی اعمال کنند. برای پروژه هایی که شامل رطوبت، قرار گرفتن در معرض مواد شیمیایی، نور شدید خورشید یا خطر مکانیکی بالا است، قبل از نهایی کردن ساخت کابل، باید شرایط نصب بررسی شود.
برای سفارشات صادراتی و زیرساختی، مشخصات خرید می تواند مقاومت هادی، ابعاد عایق، ولتاژ تست، تست عملکرد آتش، محدوده بازرسی و الزامات مستندات را تعریف کند. توافق با این موارد قبل از تولید به جلوگیری از تفاوت بین اسناد تدارکات و معیارهای پذیرش نهایی کمک می کند.
برای یک نقل قول یا بررسی فنی، مشتریان می توانند ولتاژ نامی، مقطع هادی، طول کابل مورد نیاز، روش نصب، کاربرد پروژه و استاندارد قابل اجرا را ارائه دهند. Qiancheng می تواند این جزئیات را بررسی کرده و ساخت کابل برق کم ولتاژ مقاوم در برابر آتش آلومینیوم PVC FR را به همراه مدارک فنی مورد نیاز تایید کند.
برای پروژه‌هایی که شامل مدارهای مقاوم در برابر آتش می‌شوند، مشخص کردن روش تست یکپارچگی آتش، سطح آزمایش بازدارنده شعله، الزامات مقاومت هادی و روش بازرسی قبل از تولید نیز مفید است. این اطلاعات به تیم های تولید و کنترل کیفیت اجازه می دهد تا بر اساس مشخصات فنی تعریف شده کار کنند.

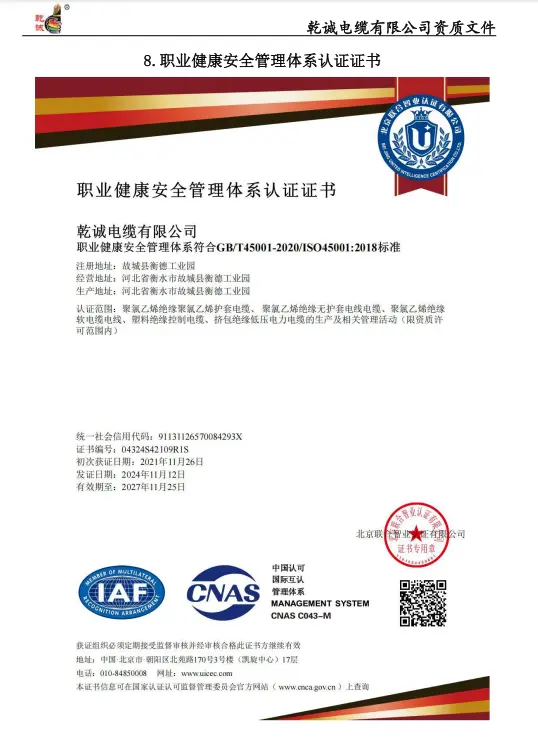

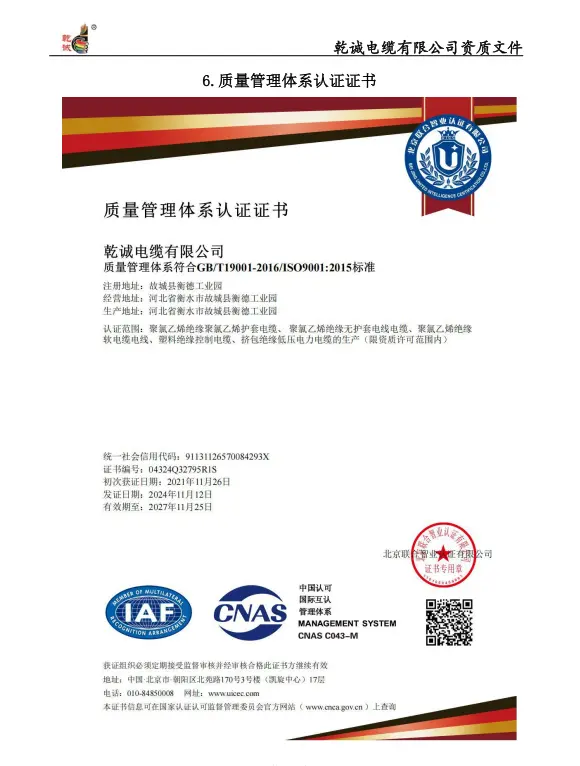

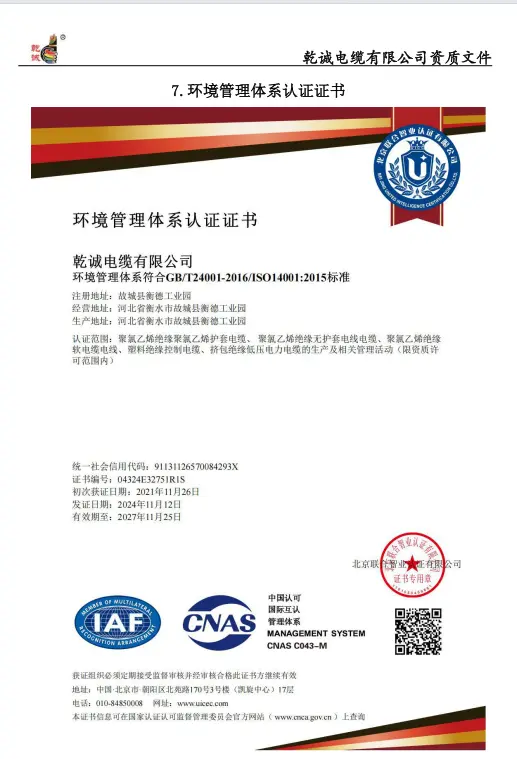

در مواردی که برای پروژه قابل اجرا باشد، Qiancheng می‌تواند اسناد مربوط به سیستم‌های مدیریت کیفیت، محیط‌زیست و ایمنی شغلی، از جمله گواهی‌های ISO9001، ISO14001 و ISO45001 را ارائه دهد.
مجوزهای تولید و مدارک صلاحیت خاص محصول با توجه به نیاز محصول، بازار مقصد و پروژه قابل ارائه است. مشتریان باید گواهی های دقیق مورد نیاز برای نظارت محلی یا پذیرش پروژه را قبل از سفارش تایید کنند.
گزارش های تست مقاوم در برابر آتش و ضد شعله را می توان با توجه به ساخت و ساز آزمایش شده و روش آزمایش قابل اجرا ارائه کرد. برای بررسی فنی، گزارش باید در برابر ساخت کابل سفارشی، اندازه هادی و سطح عملکرد مورد نیاز بررسی شود.
برای سفارشات خارج از کشور، اسناد فنی می تواند شامل مشخصات انگلیسی زبان، سوابق بازرسی، اسناد پذیرش کارخانه، اطلاعات بسته بندی و سوابق ردیابی دسته ای باشد که در قرارداد خرید گنجانده شود.
A: آنها به ویژگی های مختلف عملکرد آتش می پردازند. یک کابل مقاوم در برابر شعله برای محدود کردن انتشار شعله در شرایط آزمایشی تعریف شده طراحی شده است، در حالی که یک کابل مقاوم در برابر آتش برای حفظ یکپارچگی مدار برای یک دوره مشخص تحت شرایط آزمایش آتش قابل اجرا طراحی شده است. عملکرد مورد نیاز باید در مشخصات پروژه ذکر شود.
A: آلومینیوم می تواند وزن هادی را در مقایسه با مس در همان سطح مقطع اسمی کاهش دهد. بنابراین می توان آن را برای پروژه هایی در نظر گرفت که وزن کابل، حمل و نقل نصب و هزینه مواد از عوامل مهم هستند. اندازه هادی همچنان باید با توجه به ظرفیت فعلی، افت ولتاژ و الزامات الکتریکی قابل اجرا انتخاب شود.
A: انتخاب باید جریان طراحی، روش نصب، دمای محیط، گروه بندی کابل، طول مدار، افت ولتاژ و شرایط اتصال کوتاه را در نظر بگیرد. مقادیر ampacity در جدول داده های مرجع را ارائه می دهند، اما انتخاب نهایی باید با ترتیب نصب واقعی بررسی شود.
A: می توان آن را برای مدارهای ولتاژ پایین در نظر گرفت که در آن پروژه به ساخت و ساز مقاوم در برابر آتش مربوطه نیاز دارد. برای پمپ های آتش نشانی، روشنایی اضطراری یا سایر تجهیزات ایمنی جانی، مدت زمان یکپارچگی مدار مورد نیاز و استاندارد محلی یا پروژه قابل اجرا باید قبل از انتخاب کابل تأیید شود.
A: استفاده در فضای باز بستگی به ساخت غلاف، قرار گرفتن در معرض محیطی و روش نصب دارد. در مواردی که کابل به مدت طولانی در معرض نور خورشید، رطوبت، مواد شیمیایی یا آسیب مکانیکی قرار می گیرد، پروژه باید سیستم حفاظت محیطی و نصب مورد نیاز را مشخص کند.
پاسخ: دفن مستقیم فقط باید زمانی استفاده شود که مشخصات کابل و طراحی پروژه مجاز باشد. رطوبت خاک، خوردگی، حفاظت مکانیکی، زهکشی و شرایط خدمات مورد انتظار باید قبل از انتخاب دفن مستقیم ارزیابی شود. ممکن است در محیط های پرتقاضا، مجرا یا سایر اقدامات حفاظتی مورد نیاز باشد.
ج: بله. بازرسی کارخانه، نمونه برداری و آزمایش شاهد می تواند طبق برنامه بازرسی توافق شده ترتیب داده شود. موارد مورد نیاز آزمون، روش نمونه گیری، مستندات و معیارهای پذیرش باید قبل از تولید تایید شود.
A: اطلاعات مفید شامل اندازه هادی، طول کابل، سطح ولتاژ، روش نصب، کاربرد، کشور مقصد، استاندارد قابل اجرا و سطح عملکرد آتش مورد نیاز است. در صورتی که مشخصات کابل نهایی نشده باشد، می توان بار پروژه و شرایط نصب را برای بررسی فنی اولیه ارائه کرد.
