برای مدارهای برق ولتاژ پایین که نیاز به حفظ تداوم الکتریکی در شرایط آتش سوزی مشخص دارند، کابل برق ولتاژ پایین مقاوم در برابر آتش مسی PVC FR از یک هادی مسی با محافظ مقاوم در برابر آتش میکا و عایق و روکش PVC مقاوم در برابر شعله استفاده می کند. این ساختار برای توزیع برق اضطراری آتش سوزی و سایر تاسیسات در نظر گرفته شده است که در آنها یکپارچگی مدار و کنترل گسترش شعله در انتخاب کابل در نظر گرفته می شود.
|
بخش اسمی (mm²) |
حداقل تعداد سیم هادی |
قطر بیرونی هادی (میلی متر) |
ضخامت اسمی عایق پی وی سی /mm |
قطر خارجی تقریبی عایق / میلی متر |
حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر) مس |
|
1.5 |
1 |
0.02±1.36 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
0.02±1.56 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
0.02±1.75 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
0.02±2.01 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
0.02±2.22 |
1.0 |
4.4 |
4.61 |
|
4 (ب) |
7 |
0.02±2.52 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
0.03±2.72 |
1.0 |
4.9 |
3.08 |
|
6 (ب) |
7 |
0.03±3.09 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
0.10±3.9 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
0.10±5.0 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
0.10±6.1 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
0.10±7.1 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
0.15±8.2 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
0.15±11.6 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
0.15±13.2 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
0.20±14.6 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
0.20±16.2 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
0.20±18.5 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |

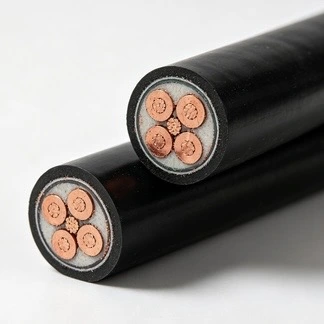

هادی از مس ساخته شده است و با توجه به اندازه هادی ذکر شده در ساختارهای جامد یا رشته ای موجود است. ابعاد هادی و حداکثر مقادیر مقاومت در جدول فنی برای مرجع در هنگام انتخاب محصول و بازرسی ارائه شده است.
یک لایه مقاوم در برابر آتش مبتنی بر میکا در اطراف هادی عایق قرار داده شده است تا حفاظت حرارتی را در طول یک قرار گرفتن در معرض آتش مشخص ایجاد کند. عملکرد آن کمک به حفظ عایق الکتریکی و یکپارچگی مدار برای مدت زمان مشخص شده توسط آزمایش مقاومت در برابر آتش است.
عایق پی وی سی جداسازی الکتریکی بین هادی مسی و لایه های خارجی را فراهم می کند. همانطور که در اطلاعات محصول نشان داده شده است، ضخامت عایق با اندازه هادی متفاوت است. کنترل تولید بر پوشش عایق ثابت و خواص الکتریکی مورد نیاز تمرکز دارد.
غلاف بیرونی محافظت مکانیکی را فراهم می کند و به عملکرد مقاوم در برابر شعله کمک می کند. برای نصب در فضای باز، سینی یا ترانشه، شرایط محیطی واقعی باید در نظر گرفته شود، از جمله دما، رطوبت، قرار گرفتن در معرض اشعه ماوراء بنفش و بارگذاری مکانیکی.

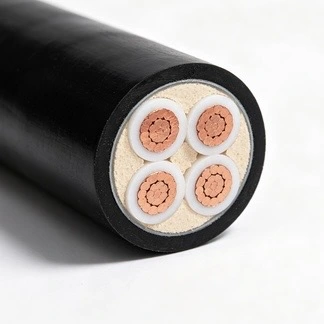

کابل برق ولتاژ پایین مقاوم در برابر آتش مسی PVC از لایه های کاربردی جداگانه برای انتقال جریان، عایق الکتریکی، مقاومت در برابر آتش و حفاظت خارجی استفاده می کند. این ساختار باعث می شود که کابل با توجه به الزامات خاص الکتریکی و عملکرد آتش یک پروژه ارزیابی شود.

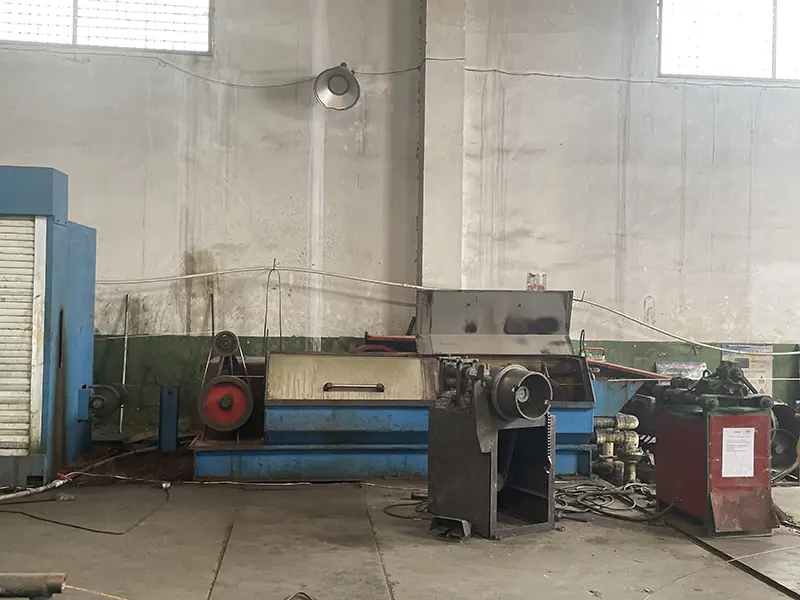

میله های مسی از طریق تجهیزات سیم کشی برای به دست آوردن هادی هایی با قطر و خواص الکتریکی مورد نیاز پردازش می شوند. مقاومت هادی و الزامات ابعادی در طول تولید طبق مشخصات سفارش داده شده کنترل می شوند.
در جاهایی که برای تنظیم انعطاف‌پذیری هادی و کاهش تنش‌های داخلی پس از کشیدن نیاز است، از آنیل پیوسته استفاده می‌شود. دمای فرآیند و شرایط خط بر اساس مشخصات رسانا کنترل می شود نه اینکه به عنوان یک مقدار ثابت جهانی برای هر ساختار کابل در نظر گرفته شود.

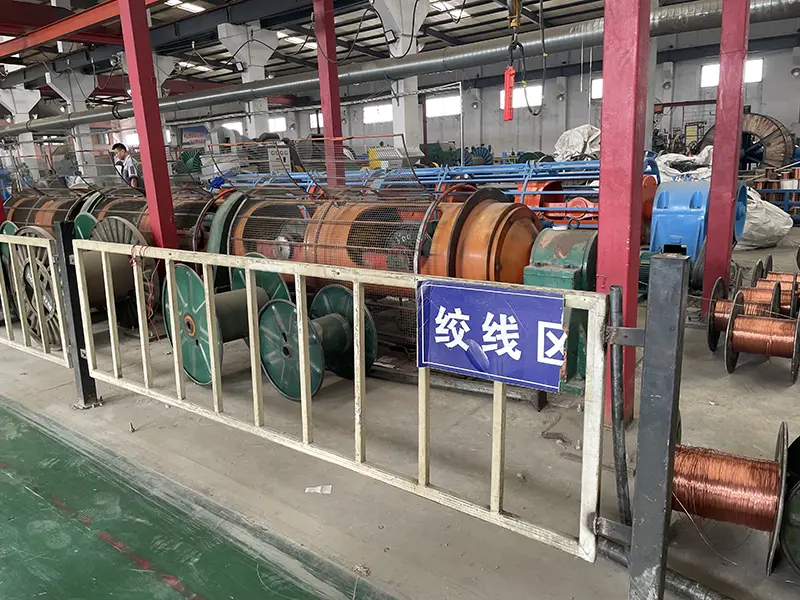

برای هادی های رشته ای، سیم های جداگانه در ساختار هادی مشخص شده تشکیل می شوند. فرآیند رشته‌بندی طول لایه و هندسه رسانا را کنترل می‌کند تا یک مقطع ثابت برای عایق‌سازی بعدی و پردازش لایه‌های مقاوم در برابر آتش فراهم کند.
نوار میکای مقاوم در برابر آتش در اطراف هادی یا هسته عایق با استفاده از کشش بسته بندی کنترل شده و همپوشانی اعمال می شود. پوشش ثابت مهم است زیرا شکاف ها یا بخش های آسیب دیده می توانند لایه مقاوم در برابر آتش را در طول آزمایش های بعدی تحت تأثیر قرار دهند.
عایق پی وی سی در اطراف هادی آماده شده اکسترود می شود. کنترل خط شامل ابعاد عایق، وضعیت سطح و یکپارچگی الکتریکی است. در صورت مشخص شدن، می توان از تست جرقه آنلاین برای شناسایی عیوب عایق در حین اکستروژن استفاده کرد.
آزمایش جرقه آنلاین نظارت مستمر بر یکپارچگی عایق در طول اکستروژن را فراهم می کند. بخش های معیوب را می توان برای بازرسی بیشتر قبل از اینکه کابل به مراحل بعدی ساخت ادامه دهد، شناسایی و علامت گذاری کرد.
برای سازه های کابلی قابل اجرا، از مواد پرکننده برای حفظ هندسه داخلی مورد نظر و پشتیبانی از ساخت و ساز با عملکرد آتش مورد نیاز استفاده می شود. فرآیند کابل کشی به گونه ای کنترل می شود که ابعاد کابل تمام شده در محدوده مشخص شده باقی بماند.
غلاف بیرونی PVC مقاوم در برابر شعله بر روی مجموعه کابل اکسترود می شود تا حفاظت مکانیکی و محیطی را فراهم کند. ابعاد غلاف، وضعیت سطح و قطر بیرونی نهایی مطابق با مشخصات محصول بررسی می شود.
قبل از ارسال، کابل های تمام شده را می توان از نظر ابعاد، مقاومت هادی، یکپارچگی عایق، مقاومت در برابر ولتاژ و الزامات مربوط به عملکرد آتش بررسی کرد. سوابق تست با توجه به الزامات تولید و سفارش حفظ می شود.
میله های مسی ورودی، نوار ضد حریق میکا و مواد پی وی سی قبل از استفاده از نظر مواد مورد نیاز و مشخصات تولید بررسی می شوند. سوابق بازرسی ورودی مربوطه را می توان به عنوان بخشی از کنترل دسته ای حفظ کرد.
بازرسی تولید ابعاد هادی، اکستروژن عایق، بسته بندی نوار میکا، هندسه کابل و سایر پارامترهای فرآیند مربوط به ساخت محصول را پوشش می دهد. بررسی های الکتریکی در مراحل مشخص شده توسط روش های تولید و کنترل کیفیت انجام می شود.
آزمایش کابل تمام شده می تواند شامل تست مقاومت در برابر آتش، آزمایش بازدارنده شعله، آزمایش ولتاژ فرکانس قدرت و تست مقاومت عایق با توجه به مشخصات محصول و الزامات پروژه باشد. شرایط و نتایج آزمون تایید شده باید از سوابق آزمون مربوطه ارجاع داده شود.
اطلاعات تولید و بازرسی را می توان به دسته یا حلقه کابل مربوطه مرتبط کرد. در مواردی که برای پذیرش پروژه مورد نیاز است، سوابق آزمایشی و اطلاعات ردیابی پشتیبانی را می توان با توجه به محدوده اسناد توافق شده ارائه کرد.
لایه مقاوم در برابر آتش میکا برای کمک به حفظ یکپارچگی مدار زمانی که کابل در معرض شرایط آتش سوزی مشخص قرار می گیرد در نظر گرفته شده است. مدت زمان مقاومت در برابر آتش یک نتیجه آزمایش است تا یک ضمانت عملیاتی کلی، بنابراین روش آزمایش، دما، مدت زمان و معیارهای پذیرش باید برای هر پروژه تأیید شود.
تاخیر در شعله و مقاومت در برابر آتش ویژگی های مختلف کابل را توصیف می کند. عملکرد بازدارنده شعله مربوط به محدود کردن انتشار شعله تحت یک آزمایش تعریف شده است، در حالی که مقاومت در برابر آتش مربوط به حفظ عملکرد مدار برای یک دوره مشخص تحت قرار گرفتن در معرض آتش مشخص است. هر دو الزامات باید به طور جداگانه در هنگام انتخاب کابل ارزیابی شوند.
عایق پی وی سی مانع الکتریکی اولیه در اطراف هادی را فراهم می کند. ضخامت عایق یکنواخت و آزمایش الکتریکی برای حفظ یکپارچگی عایق در طول سرویس معمولی مهم هستند. ولتاژ تست و روش بازرسی مورد نیاز باید از مشخصات محصول و استاندارد قابل اجرا پیروی کند.
بنابراین کابل برق ولتاژ پایین مقاوم در برابر آتش مسی PVC FR نه تنها بر اساس اندازه هادی، بلکه بر اساس سطح عملکرد آتش مورد نیاز، محیط نصب، جریان بار، نیاز به افت ولتاژ و استانداردهای الکتریکی قابل اجرا انتخاب می شود.
این کابل را می توان برای مدارهای برق کم ولتاژ که به روشنایی اضطراری، پمپ های آتش نشانی، تجهیزات هشدار و سایر بارهای ایمنی آتش نشان می دهند، در جایی که پروژه نیاز به ساخت کابل مقاوم در برابر آتش دارد، مشخص کرد. نوع کابل نهایی باید از طراحی ساختمان و الزامات مربوط به ایمنی آتش نشانی پیروی کند.
در کارخانجات صنعتی، کابل را می توان برای مدارهای برق در مناطقی که خواص ضد شعله و مقاوم در برابر آتش بخشی از طراحی الکتریکی است، استفاده کرد. چیدمان سینی کابل، دمای محیط، گروه بندی و حفاظت مکانیکی باید در هنگام نصب در نظر گرفته شود.
کابل را می توان در پروژه های توزیع برق شهری و کابل ترانشه که ساخت آن برای شرایط محیطی محلی مناسب است استفاده کرد. قبل از انتخاب روش نصب، رطوبت، دما، بارگذاری مکانیکی و شرایط زهکشی باید بررسی شود.
سینی کابل های داخلی، نصب سربار در فضای باز و ترانشه های کابل ممکن است با توجه به ساخت کابل و الزامات پروژه در نظر گرفته شوند. تخمگذار طولانی مدت غوطه وری در زیر آب برای این محصول توصیه نمی شود مگر اینکه ساختاری که به طور خاص برای قرار گرفتن در معرض آب مداوم طراحی شده باشد مشخص شده باشد.
برای کابل هایی با عایق PVC، غلاف PVC یا غلاف ضد شعله بدون هالوژن، دمای نصب محیط نباید کمتر از 0 ℃ باشد. رویه‌های نصب نیز باید برای انتقال کابل و شرایط محیطی در محل کار در نظر گرفته شود.
|
مورد |
کابل تک هسته ای |
|
کابل چند هسته ای |
|
|
|
غیر زرهی |
زره پوش |
غیر زرهی |
زره پوش |
|
حداقل شعاع خمش در هنگام نصب |
20D |
15D |
15D |
12 بعدی |
|
حداقل شعاع خمش در نزدیکی جعبه‌های اتصال و پایانه‌ها (خم شدن باید به دقت کنترل شود، مثلاً با تشکیل صفحات راهنما) |
15D |
12 بعدی |
12 بعدی |
10D |
پس از اتمام کابل گذاری، آزمایش مقاومت در برابر ولتاژ باید به مدت 15 دقیقه در ولتاژ آزمایش 3.5 کیلو ولت انجام شود.
برای ارزیابی پروژه، Qiancheng می تواند مشخصات محصول، سوابق تست کارخانه موجود و سایر اسناد پشتیبان را مطابق با الزامات ساخت کابل و قرارداد سفارش داده شده ارائه دهد. مشتریان می توانند اندازه هادی، طول کابل، روش نصب، سطح عملکرد آتش مورد نیاز و استانداردهای قابل اجرا را برای بررسی فنی قبل از تولید ارسال کنند.
برای پروژه های خارج از کشور، الزامات مستندات را می توان قبل از تولید تأیید کرد تا اطلاعات مربوط به محصول، سوابق بازرسی و اسناد آزمایش با سفارش تهیه شود. اسناد فنی انگلیسی زبان را می توان در صورت وجود و کاربرد برای محصول مشخص شده ارائه کرد.
A: تاخیر شعله به توانایی کابل برای محدود کردن انتشار شعله تحت یک آزمایش تعریف شده مربوط می شود. مقاومت در برابر آتش مربوط به حفظ یکپارچگی مدار برای یک دوره مشخص در شرایط آتش مشخص شده است. آنها الزامات عملکرد جداگانه هستند و نباید به عنوان شرایط قابل تعویض در نظر گرفته شوند.
A: لایه میکا بخشی از ساختار مقاوم در برابر آتش در اطراف هادی یا هسته عایق شده را تشکیل می دهد. در طول یک آزمایش آتش سوزی مشخص، به محافظت از عایق و یکپارچگی مدار برای مدت زمان آزمایش تایید شده کمک می کند.
A: جدول فنی شامل هر دو پیکربندی هادی جامد و رشته ای برای مقاطع کوچکتر معین است، در حالی که اندازه های بزرگتر از ساختارهای رشته ای استفاده می کنند. ساختار هادی باید با توجه به سطح مقطع مورد نیاز و مشخصات محصول تایید شود.
A: انتخاب باید جریان بار، روش نصب، دمای محیط، گروه بندی کابل، افت ولتاژ و شرایط اتصال کوتاه را در نظر بگیرد. ابعاد و مقادیر مقاومت در جدول داده های محصول را ارائه می دهند، در حالی که اندازه نهایی باید از استاندارد طراحی الکتریکی قابل اجرا پیروی کند.
A: حداقل دمای محیط نصب مشخص شده 0 ℃ است. حداقل شعاع خمش 20 بعدی برای کابل تک هسته‌ای غیر زره‌دار، 15 بعدی برای کابل تک هسته‌ای زره‌دار، 15 بعدی برای کابل چند هسته‌ای غیر زره‌دار و 12 بعدی برای کابل چند هسته‌ای زره‌دار است. مقادیر محدودکننده تری در نزدیکی جعبه های اتصال و پایانه ها همانطور که در جدول نصب ذکر شده است اعمال می شود.
پاسخ: با توجه به الزامات نصب ارائه شده، آزمایش مقاومت در برابر ولتاژ باید پس از گذاشتن در 3.5 کیلو ولت به مدت 15 دقیقه انجام شود. روش آزمایش واقعی باید از مشخصات پروژه و الزامات ایمنی الکتریکی قابل اجرا پیروی کند.
A: نصب در فضای باز و ترانشه کابل زمانی می تواند در نظر گرفته شود که ساختار کابل برای دمای واقعی، رطوبت، قرار گرفتن در معرض UV و شرایط مکانیکی مناسب باشد. غوطه وری طولانی مدت در زیر آب برای این محصول توصیه نمی شود.
A: بسته به پیکربندی محصول و قرارداد، اسناد موجود ممکن است شامل مشخصات محصول، سوابق تست کارخانه، نتایج تست مقاومت در برابر ولتاژ، گزارش‌های تست عملکرد آتش و اطلاعات ردیابی مربوط به دسته باشد. مدارک مورد نیاز باید قبل از تولید تایید شود.
