کابل برق ولتاژ پایین مقاوم در برابر آتش مسی XLPE از هادی های مسی بدون اکسیژن، عایق XLPE و لایه های سد مقاوم در برابر آتش استفاده می کند. این می تواند ظرفیت منبع تغذیه را در شرایط آتش حفظ کند. متفاوت از کابل های معمولی مقاوم در برابر شعله، از سطح ایمنی بالاتری برخوردار است و به عنوان کابل ترجیحی برای توزیع برق اضطراری در ساختمان های عمومی خارج از کشور و اماکن پرخطر عمل می کند.
|
بخش اسمی (mm²) |
حداقل تعداد سیم هادی |
قطر بیرونی هادی (میلی متر) |
ضخامت اسمی عایق XLPE/mm |
قطر خارجی تقریبی عایق / میلی متر |
حداکثر مقاومت هادی در 20℃ (Ω/کیلومتر) مس |
|
1.5 |
1 |
0.02±1.36 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
0.02±1.56 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
0.02±1.75 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
0.02±2.01 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
0.02±2.22 |
0.7 |
3.8 |
4.61 |
|
4 (ب) |
7 |
0.02±2.52 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
0.03±2.72 |
0.7 |
4.3 |
3.08 |
|
6 (ب) |
7 |
0.03±3.09 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
0.10±3.9 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
0.10±5.0 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
0.10±6.1 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
0.10±7.1 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
0.15±8.2 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
0.15±11.6 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
0.15±13.2 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
0.20±14.6 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
0.20±16.2 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
0.20±18.5 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
رسانایی عالی و مقاومت پایدار در طول عملیات طولانی مدت گرمای کمتری تولید می کند. ساختار چند رشته ای انعطاف پذیری بهتری را برای تخمگذار در سناریوهای پیچیده فراهم می کند.
در مقایسه با عایق پی وی سی سنتی، مقاومت حرارتی عالی، عملکرد ضد پیری و مقاومت در برابر خوردگی شیمیایی را ارائه می دهد. دمای کار طولانی مدت آن می تواند با پایداری عایق بسیار بهبود یافته به 90 درجه سانتیگراد برسد.
این ماده متمایز کننده هسته از لایه مقاوم در برابر آتش میکا استفاده می کند. هنگامی که در معرض سوختن با شعله باز قرار می گیرد، یک لایه کربنی عایق حرارتی سخت تشکیل می دهد تا فرسایش در دمای بالا روی هادی ها را مسدود کند و منبع تغذیه مداوم کوتاه مدت را در شرایط آتش تضمین کند.
مقاوم در برابر سایش، ضد رطوبت و مقاوم در برابر اشعه ماوراء بنفش. در برابر رطوبت و خوردگی خفیف در فضای باز و در ترانشه های کابل مقاومت می کند تا طول عمر کلی کابل را افزایش دهد.
آزمایش های نمونه برداری برای مواد مس، گلوله های XLPE و نوارهای مقاوم در برابر آتش میکا انجام می شود. تولید مواد اولیه غیر منطبق ممنوع است.
سطح مقطع هادی، ضخامت عایق و فرآیند بسته بندی مقاوم در برابر آتش در زمان واقعی نظارت می شود تا از انحراف ابعادی و بسته بندی ناهموار جلوگیری شود.

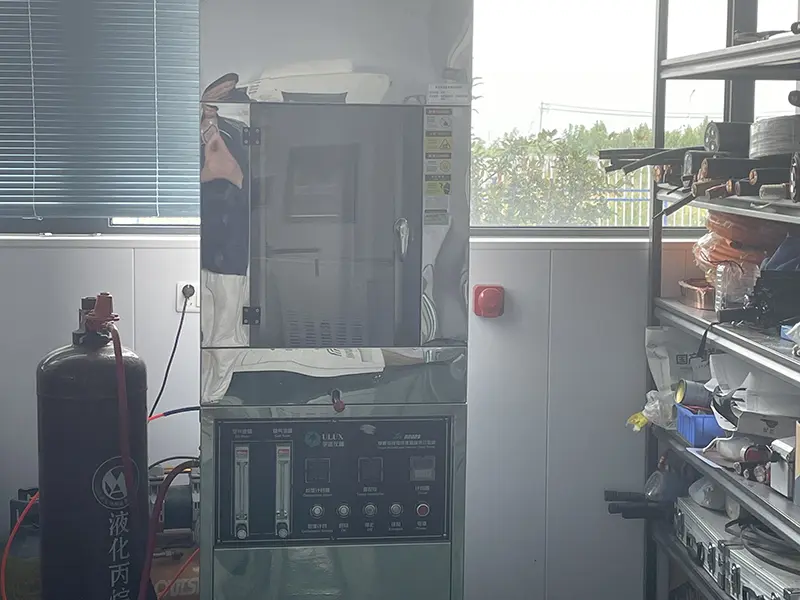

تست مقاومت DC، تست ولتاژ مقاومت در برابر فرکانس توان، تست مقاومت عایق، تست سوزاندن مقاوم در برابر آتش، تست پیری و تست خمش در دمای پایین به طور کامل شرایط خدمات مهندسی را شبیه سازی می کند.
ظاهر، مشخصات و بسته بندی مورد بررسی قرار می گیرد. آرشیو آزمون برای هر دسته نگهداری می شود. مدارک آزمون زبان انگلیسی را می توان برای برآوردن شرایط پذیرش پروژه های خارج از کشور و ترخیص کالا از گمرک صادر کرد.
رسانه حامل جریان مس بدون اکسیژن با رسانایی بالا انتقال پایدار نیرو را تضمین می کند.
ساختار متمایز اصلی در هنگام آتش سوزی دمای بالا را ایزوله می کند و منبع تغذیه مدار را حفظ می کند که بزرگترین تفاوت با کابل های برق معمولی است.
جزء اصلی عایق الکتریکی، مقاوم در برابر درجه حرارت بالا و ضد پیری، به راحتی در عملیات طولانی مدت شکسته نمی شود.
کابل را فشرده و گرد می کند و مقاومت فشاری مکانیکی را بهبود می بخشد.
محافظت مکانیکی در برابر اصطکاک، رطوبت، نور خورشید و خوردگی خفیف خاک را فراهم می کند.
ساختار چند لایه به طور هم افزایی برای تحقق قابلیت های دوگانه کار می کند: انتقال توان پایدار در شرایط عادی و منبع تغذیه مداوم کوتاه مدت در شرایط آتش سوزی.
تست های سوختگی مقاوم در برابر آتش را پشت سر می گذارد. این می تواند منبع تغذیه طبیعی را برای مدت معینی در شرایط شعله باز حفظ کند تا از عملکرد روشنایی اضطراری، پمپ های آتش نشانی و سیستم های هشدار اطمینان حاصل شود. کابل های معمولی مقاوم در برابر شعله فقط می توانند سرعت گسترش آتش را کاهش دهند و نمی توانند منبع تغذیه را حفظ کنند.
عایق XLPE اجازه می دهد تا دمای کار طولانی مدت 90 درجه سانتیگراد و دمای مقاومت در برابر اتصال کوتاه بالاتر، با عملکرد مقاومت در برابر حرارت بسیار بهتر از کابل های عایق PVC.
مواد پلی اتیلن متقاطع مقاوم در برابر اشعه ماوراء بنفش و مقاوم در برابر پیری حرارت برای قرار دادن طولانی مدت در سینی کابل های داخلی و در شرایط بالای سر در فضای باز است.
غلاف متراکم رطوبت را مسدود می کند، مناسب برای ترانشه های کابل مرطوب و تخمگذار زیرزمینی. در برابر اسید ضعیف و خوردگی قلیایی ضعیف مقاومت می کند.
ساختار کلی فشرده مقاومت خوبی در برابر فشار و کشش ارائه می دهد و در برابر آسیب در حین کار ساخت و ساز مقاومت می کند.
A: کابل های معمولی مقاوم در برابر شعله عمدتاً برای محدود کردن انتشار شعله در نظر گرفته شده اند، در حالی که کابل های مقاوم در برابر آتش برای حفظ یکپارچگی مدار برای یک دوره مشخص در شرایط آتش سوزی ساخته می شوند. این کابل دارای لایه‌های مقاوم در برابر آتش میکا است که به حفظ تداوم الکتریکی در هنگام قرار گرفتن در معرض آتش کمک می‌کند و آن را برای مدارهایی که پمپ‌های آتش نشانی، روشنایی اضطراری و سیستم‌های هشدار را ارائه می‌کنند قابل استفاده است.
A: عایق XLPE دارای دمای عملیاتی طولانی مدت تا 90 درجه سانتیگراد است. پایداری حرارتی و مقاومت خوبی در برابر پیری و قرار گرفتن در معرض مواد شیمیایی ایجاد می کند. در مقایسه با عایق PVC، XLPE به طور کلی برای کاربردهایی که در آن دمای عملیات مداوم بالاتر مورد نیاز است، با توجه به مشخصات کابل انتخابی و شرایط نصب، مناسب تر است.
A: لایه مقاوم در برابر آتش از نوار مقاوم در برابر آتش میکا ساخته شده است. تحت قرار گرفتن در معرض شعله با درجه حرارت بالا، میکا خواص عایق خود را حفظ می کند و یک مانع مقاوم در برابر حرارت در اطراف هادی ایجاد می کند، که به محافظت از سیستم عایق الکتریکی و حفظ تداوم مدار برای مدت زمان مشخص شده مقاوم در برابر آتش کمک می کند.
A: بازرسی می تواند شامل بررسی مواد خام، نظارت بر خط تولید، آزمایش مقاومت هادی محصول نهایی، تست ولتاژ مقاومت در برابر فرکانس توان، تست مقاومت عایق، تست های سوزاندن مقاوم در برابر آتش، آزمایش های پیری و آزمایش خمش در دمای پایین باشد. سوابق آزمون مربوطه را می توان به صورت دسته ای حفظ کرد و اسناد فنی یا آزمون انگلیسی زبان را می توان با توجه به الزامات مستندسازی پروژه های خارج از کشور ارائه کرد.
A: روش تخمگذار قابل اجرا بستگی به ساخت کابل و شرایط سایت دارد. غلاف در برابر رطوبت، قرار گرفتن در معرض UV و اسید ضعیف یا محیط های قلیایی ضعیف محافظت می کند. کابل را می توان برای سینی های کابل داخلی، مسیریابی سربار در فضای باز، ترانشه های کابل مرطوب و برخی کاربردهای مستقیم مدفون که الزامات مکانیکی، محیطی و نصبی تایید شده اند، در نظر گرفت.

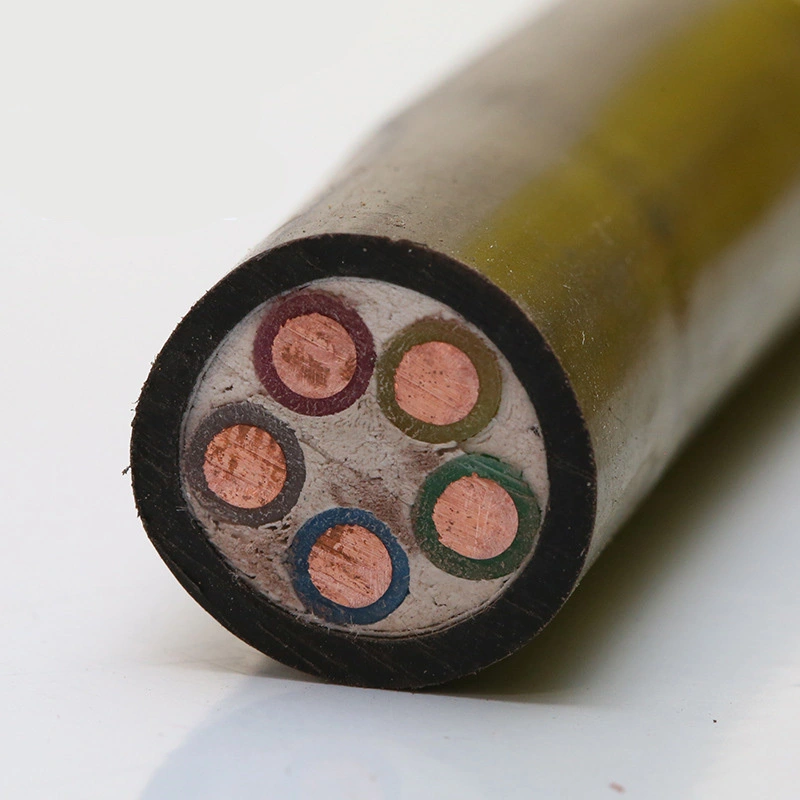

پاسخ: ساختار اصلی را می توان در پنج لایه توصیف کرد:
1. هادی مسی بدون اکسیژن برای انتقال جریان الکتریکی.
2. لایه میکای مقاوم در برابر آتش برای کمک به حفظ تداوم مدار در شرایط آتش سوزی.
3. لایه عایق XLPE که عایق الکتریکی و پایداری حرارتی را ارائه می دهد.
4. لایه پرکننده برای پشتیبانی ساختاری و ثبات ابعادی.
5. غلاف بیرونی محافظت در برابر سایش مکانیکی، رطوبت و قرار گرفتن در معرض فضای باز.
ساختار ترکیبی هم نیازهای مدار انتقال برق معمولی و هم مدار مقاوم در برابر آتش را برطرف می کند.

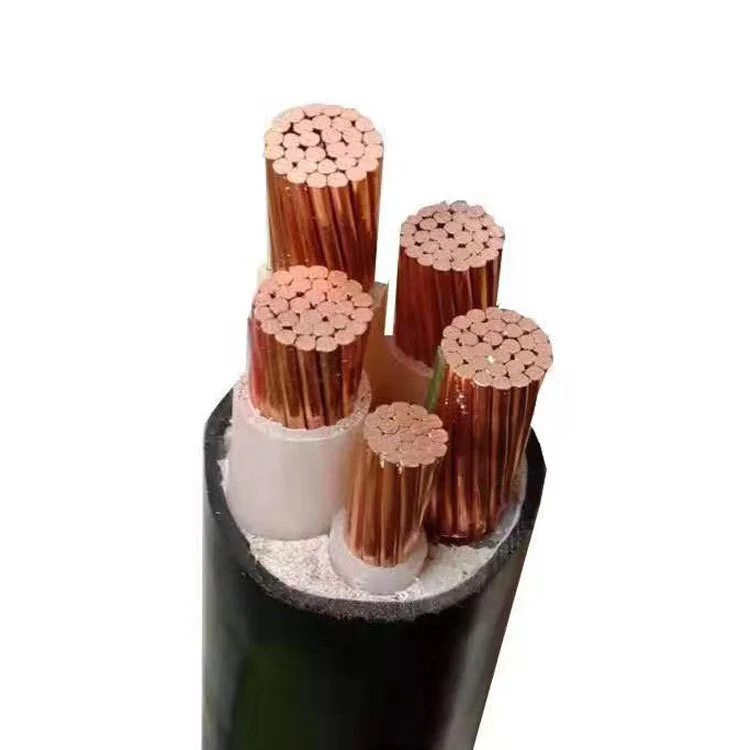

پاسخ: هادی از مس بدون اکسیژن با خلوص بالا ساخته شده است. ساختار هادی رشته‌ای انعطاف‌پذیری بیشتری نسبت به یک هادی جامد با مقطع مشابه فراهم می‌کند و مسیریابی و کار اتصال را در سینی‌های کابل، مجراها و دیگر فضاهای سیم‌کشی محدود آسان‌تر می‌کند. عملکرد الکتریکی باید با توجه به اندازه هادی و مشخصات کابل قابل اجرا ارزیابی شود.
A: عایق XLPE دارای محدودیت دمای اتصال کوتاه تا 250 درجه سانتیگراد برای مدت زمان کوتاه مشخص شده است، با توجه به استاندارد کابل و شرایط عملیاتی قابل اجرا. کابل های تمام شده می توانند قبل از تحویل، تحت آزمایش ولتاژ مقاومت در برابر فرکانس برق و مقاومت عایق قرار گیرند. برای تاسیسات زیرزمینی مرطوب، غلاف، سیستم عایق، شرایط زهکشی و روش تخمگذار همگی باید برای حفظ عملکرد الکتریکی طولانی مدت در نظر گرفته شوند.
