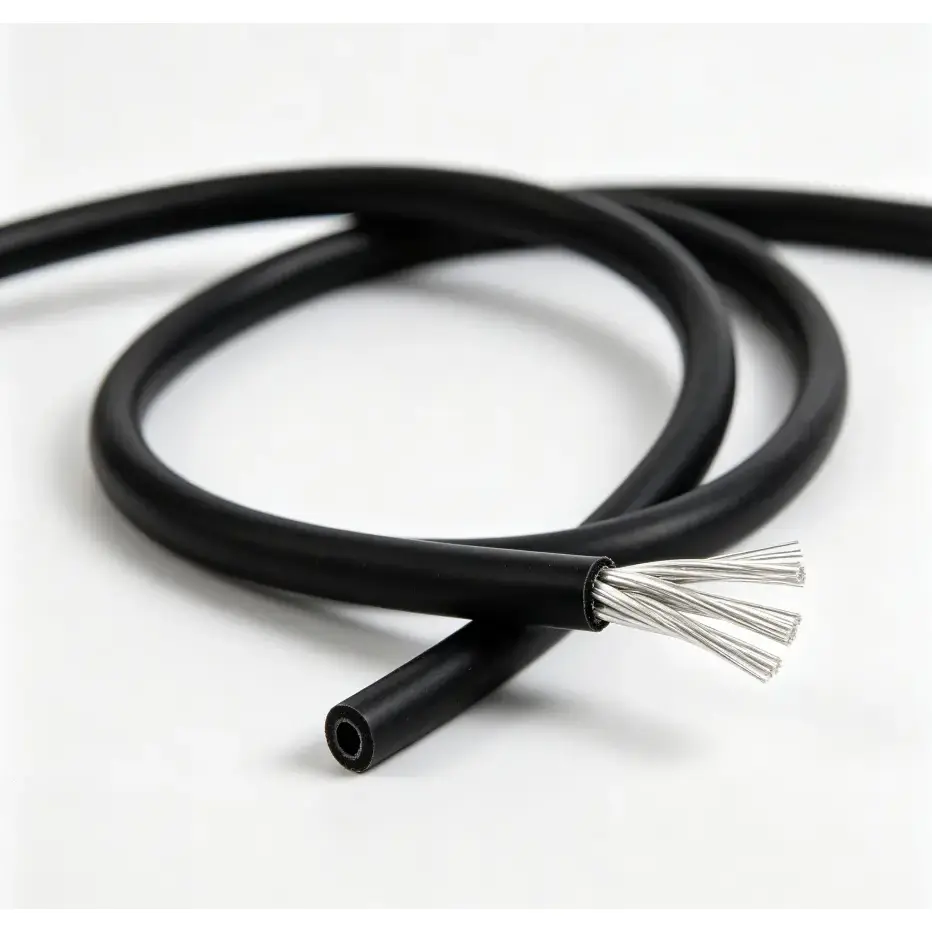

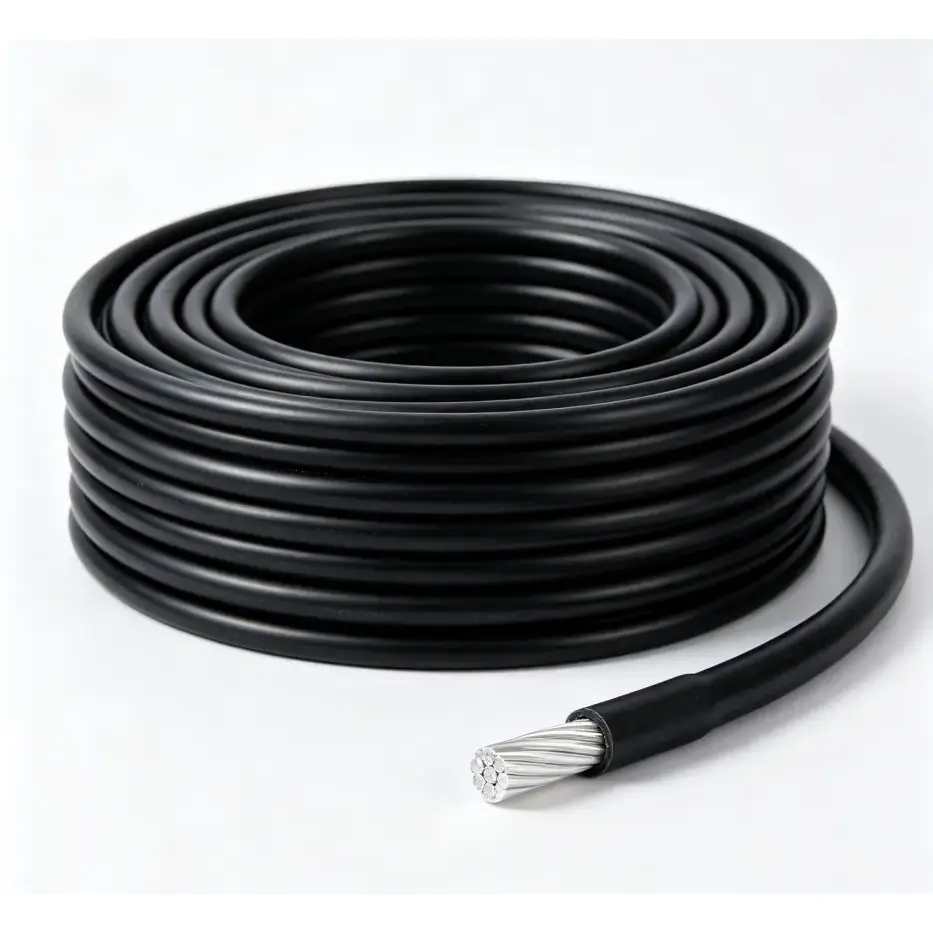

کابل PVC آلومینیومی یک کابل برق کم ولتاژ است که از یک هادی آلومینیومی با خلوص بالا با عایق PVC و غلاف محافظ استفاده می کند. این برای کاربردهای توزیع برق ثابت و سیم کشی طراحی شده است که در آن هادی آلومینیومی از نظر فنی مناسب است و وزن کابل کمتر از نکات مهم است. سازه های موجود عبارتند از هادی های آلومینیومی جامد سخت و آلومینیومی رشته ای، با سطح مقطع از 2.5 میلی متر مربع تا 185 میلی متر مربع و ولتاژ نامی 450/750 ولت و کمتر.
|
دسته پارامتر |
مورد پارامتر |
شاخص فنی |
|
پیکربندی ساختار |
مواد هادی |
هادی آلومینیومی با خلوص بالا، هادی آلومینیومی سخت جامد یا هادی آلومینیومی رشته ای |
|
``` |
مقطع هادی |
2.5 میلی متر مربع الی 185 میلی متر مربع |
|
|
لایه عایق |
عایق پلی وینیل کلراید (PVC). |
|
|
مشخصات کمیت هسته |
1 هسته ای |
|
عملکرد الکتریکی |
ولتاژ نامی |
450/750 ولت و کمتر |
|
|
مقاومت عایق در 20 ℃ |
≥5MΩ·km |
|
|
ولتاژ مقاومت فرکانس برق |
2.5 کیلو ولت، بدون خرابی به مدت 5 دقیقه |
|
|
مقاومت هادی DC |
مطابق با مقادیر حد استاندارد IEC60228 یا GB/T 3956 |
|
عملکرد ضد شعله و مقاوم در برابر آتش |
رتبه بندی مقاومت در برابر آتش |
قرار گرفتن در معرض آتش در دمای کمتر از 830 درجه سانتیگراد به مدت 90 دقیقه |
|
|
رتبه بندی ضد شعله |
الزامات ZA، ZB، ZC مشخص شده در GB/T 19666 را برآورده می کند. |
هادی از آلومینیوم با خلوص بالا ساخته شده است و می توان آن را در ساختار آلومینیوم سخت یا رشته ای عرضه کرد. محدوده سطح مقطع موجود 2.5 میلی متر مربع تا 185 میلی متر مربع است. انتخاب هادی باید بر اساس بار مورد نیاز، افت ولتاژ مجاز، روش نصب و الزامات الکتریکی قابل اجرا باشد و نه سطح مقطع به تنهایی.
عایق پی وی سی جداسازی الکتریکی را در اطراف هادی فراهم می کند، در حالی که لایه بیرونی پی وی سی در هنگام جابجایی معمولی و نصب ثابت محافظت می کند. کابل تمام شده باید با توجه به دمای محیط مورد انتظار، قرار گرفتن در معرض رطوبت، شرایط مکانیکی و اینکه نصب در داخل یا خارج از منزل است انتخاب شود.
مشخصات ذکر شده شامل مقاومت عایق، ولتاژ مقاومت در برابر فرکانس قدرت و مقاومت هادی DC است. این پارامترها نقاط مرجع عملی را برای ارزیابی عایق الکتریکی و کیفیت هادی قبل از استفاده از کابل فراهم می کنند.
استفاده از آلومینیوم با خلوص بالا وزن رسانا نسبتاً کمی را فراهم می کند در حالی که ویژگی های الکتریکی مورد نیاز برای کاربرد مشخص را حفظ می کند. کنترل سطح مقطع هادی برای حفظ مقاومت قابل پیش بینی و قابلیت حمل جریان تحت شرایط عملیاتی مورد نظر مهم است.
عایق و غلاف از طریق فرآیند اکستروژن کنترل شده برای حفظ ابعاد کابل مشخص شده تشکیل می شوند. ضخامت عایق ثابت به ایجاد جداسازی الکتریکی قابل اعتماد کمک می کند، در حالی که غلاف بیرونی محافظت در برابر تماس معمولی، رطوبت و سایش مکانیکی در شرایط خدمات قابل اجرا را اضافه می کند.

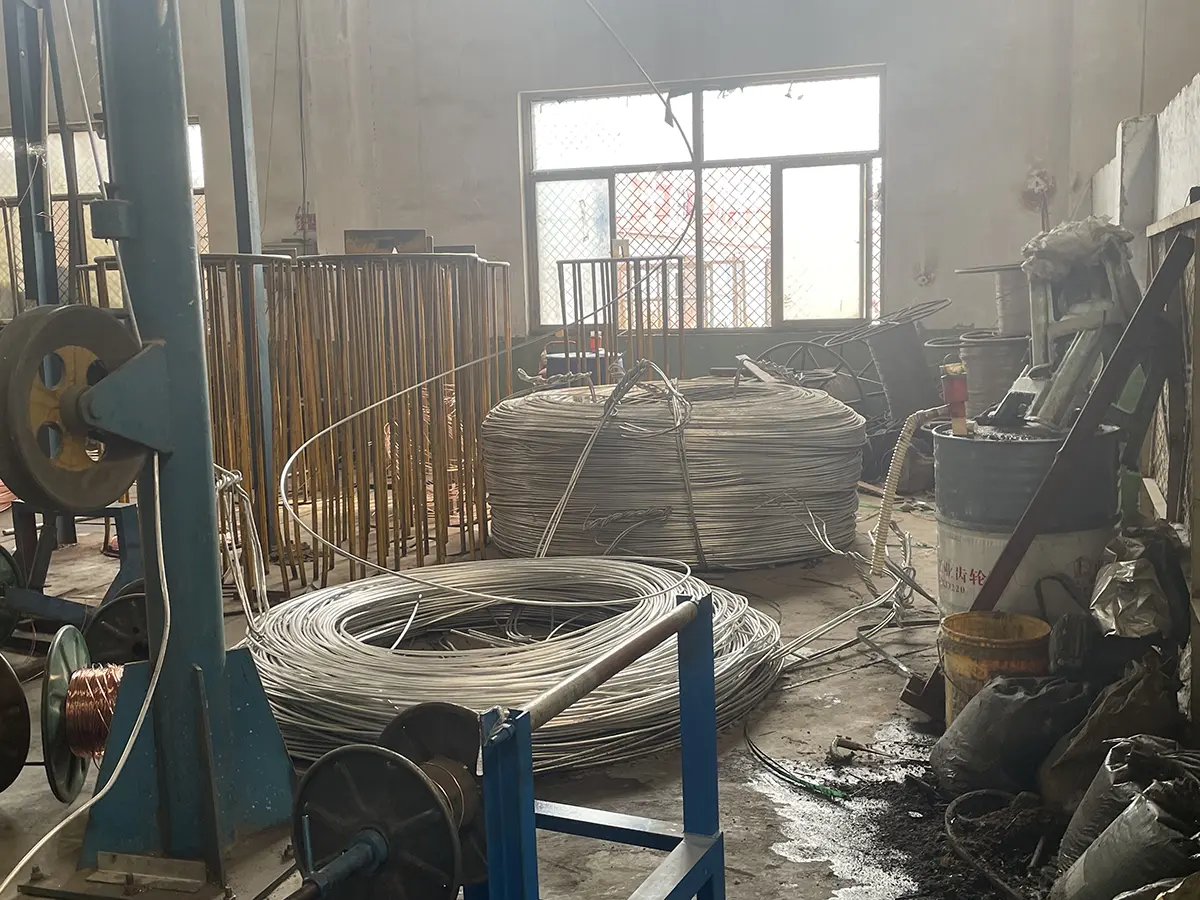

Qiancheng ویژگی های قابل اندازه گیری کابل را در طول تولید بررسی می کند، از جمله مقاومت هادی، ابعاد نهایی و عملکرد الکتریکی. سوابق بازرسی و مستندات آزمایش مربوطه را می توان با توجه به مشخصات محصول و الزامات پروژه ارائه کرد.
یک هادی آلومینیومی چگالی کمتری نسبت به مس دارد و باعث می‌شود کابل تمام شده برای کاربردهای مناسب راحت‌تر جابجا شود. این می تواند برای مسیرهای کابلی طولانی، سیم کشی ثابت در فضای باز و پروژه هایی که حمل و نقل کابل و حجم کاری نصب باید در نظر گرفته شود، مفید باشد.
عایق و غلاف بیرونی یک سیستم حفاظتی دو لایه را در اطراف هادی تشکیل می دهند. این سازه عایق الکتریکی و حفاظت فیزیکی اضافی برای سیم کشی ثابت تحت شرایط محیطی مناسب فراهم می کند.
سطح مقطع هادی موجود بین 2.5 میلی متر مربع تا 185 میلی متر مربع است که نیازهای مختلف سیم کشی ثابت ولتاژ پایین را پوشش می دهد. انتخاب مشخصات باید بار تجهیزات، روش نصب، طول کابل، افت ولتاژ و الزامات الکتریکی محلی قابل اجرا را در نظر بگیرد.
برای کاربردهای مهندسی که شامل مقادیر قابل توجه کابل یا فواصل حمل و نقل طولانی است، چگالی کمتر آلومینیوم می تواند حمل و نقل مواد را ساده کند. سود اقتصادی واقعی به اندازه هادی، طول کابل، شرایط نصب و عملکرد الکتریکی مورد نیاز بستگی دارد.
جدول فنی الزامات عملکرد ضد شعله و مقاوم در برابر آتش را برای مشخصات قابل اجرا فهرست می کند. در مواردی که یک پروژه به عملکرد آتش سوزی خاصی نیاز دارد، درجه مورد نیاز، روش آزمایش و گواهینامه باید قبل از تولید و ارسال تایید شود.
کابل PVC آلومینیومی را می توان برای توزیع برق ثابت ولتاژ پایین در پروژه های مسکونی، تجاری، صنعتی، کشاورزی و زیرساختی استفاده کرد که در آن هادی آلومینیومی انتخاب شده الزامات طراحی الکتریکی را برآورده می کند.
کاربردهای معمولی شامل توزیع برق برای بلوک های ساختمانی مسکونی، خانه های خود ساخته، مغازه ها و سایر سیم کشی های ساختمانی ثابت است. نصب ممکن است شامل مسیریابی مجرای داخلی باشد که در آن مشخصات کابل و کد الکتریکی محلی اجازه استفاده از آن را می دهد.
این کابل را می توان برای روشنایی شهری، چراغ های خیابانی پارکی، توزیع برق ثابت در فضای باز و پروژه های نوسازی شبکه برق شهری – روستایی در نظر گرفت. نصب در فضای باز باید نور خورشید، رطوبت، حفاظت مکانیکی و درجه بندی محیطی کابل انتخاب شده را در نظر بگیرد.
می توان از آن برای تامین برق ولتاژ پایین به کارگاه های کارخانه، کارخانه های فرآوری کوچک و سایر بارهای ثابت صنعتی استفاده کرد. سطح مقطع هادی باید بر اساس بار واقعی تجهیزات و شرایط نصب تعیین شود.
وزن کمتر آلومینیوم می تواند برای توزیع موقت برق در سایت های ساخت و ساز و سایر پروژه هایی که نیاز به جابجایی کابل یا جابجایی مکرر مواد دارند مفید باشد. کابل باید با حفاظت مکانیکی مناسب و مطابق با الزامات سیستم قدرت موقت نصب شود.
کاربردها می تواند شامل آبیاری زمین های کشاورزی، منبع تغذیه گلخانه ای و سایر تاسیسات کشاورزی کم ولتاژ و همچنین سیم کشی زیرساختی مناسب باشد. قرار گرفتن در معرض محیطی و روش نصب باید قبل از انتخاب مشخصات نهایی ارزیابی شود.
این محصول از روش‌های نصب ثابت مانند مسیریابی مجرای داخلی، نصب مناسب سربار در فضای باز و سایر روش‌های تخمگذار ولتاژ پایین تأیید شده پشتیبانی می‌کند. روش نصب قابل اجرا باید همیشه مطابق با مشخصات کابل و مقررات محلی برق تایید شود.
قبل از انتخاب مقطع هادی، بار متصل و جریان عملیاتی را تأیید کنید. طول کابل و افت ولتاژ مجاز نیز باید در محاسبه لحاظ شود.
مجرای داخلی، سربار بیرونی، محل ساخت و ساز و تاسیسات کشاورزی ممکن است الزامات محیطی متفاوتی داشته باشند. قرار گرفتن در معرض نور خورشید، آب، ضربه مکانیکی و دما باید در تایید مشخصات در نظر گرفته شود.
اگر پروژه به کابل مقاوم در برابر شعله یا مقاوم در برابر آتش نیاز دارد، طبقه بندی و الزامات آزمایشی مورد نیاز باید قبل از تولید مشخص شود. عملکرد مربوطه را نباید تنها از ساختار استاندارد PVC در نظر گرفت.
برای پروژه های صادراتی یا مهندسی، استانداردهای مورد نیاز، گزارش های آزمایش، گواهی ها، مشخصات بسته بندی و الزامات علامت گذاری باید از قبل تایید شوند. این کمک می کند تا اطمینان حاصل شود که کابل ارائه شده با الزامات فنی و مستندات بازار مقصد مطابقت دارد.
این محصول توسط شرکت Qiancheng تولید شده است. مشخصات موجود را می توان با توجه به سطح مقطع هادی مورد نیاز، درجه ولتاژ و شرایط کاربرد ارائه کرد.
طول های نهایی سفارشی، چاپ و سایر الزامات تولید را می توان با توجه به مشخصات سفارش مورد بحث قرار داد. ترتیبات OEM را نیز می توان برای مقادیر مناسب پروژه و الزامات فنی ارزیابی کرد.
مشخصات مشترک را می توان با توجه به شرایط تولید و موجودی مرتب کرد. برای سفارشات عمده، سطح مقطع مورد نیاز، مقدار، طول نهایی، بسته بندی و برنامه تحویل باید قبل از تولید یا ارسال تایید شود.
کاربردهای معمولی شامل توزیع برق مسکونی و تجاری، کارگاه های کارخانه، روشنایی شهری، تامین برق محل ساخت و ساز، آبیاری کشاورزی و سایر پروژه های سیم کشی ثابت کم ولتاژ مناسب است.
سطح مقطع هادی، جریان عملیاتی، طول کابل، افت ولتاژ، روش نصب، شرایط محیطی و عملکرد آتش مورد نیاز باید در نظر گرفته شود. مشخصات مناسب باید از روی طراحی واقعی الکتریکی تعیین شود نه اینکه فقط بر اساس قیمت یا مقطع اسمی انتخاب شود.
نمونه ها و مستندات فنی را می توان با توجه به مشخصات مورد نیاز مورد بحث قرار داد. اسناد موجود ممکن است شامل پارامترهای محصول، سوابق آزمایش کارخانه و سایر اسناد فنی قابل اجرا یا انطباق مورد نیاز برای پروژه باشد.
