مدل محصول: BVVB.

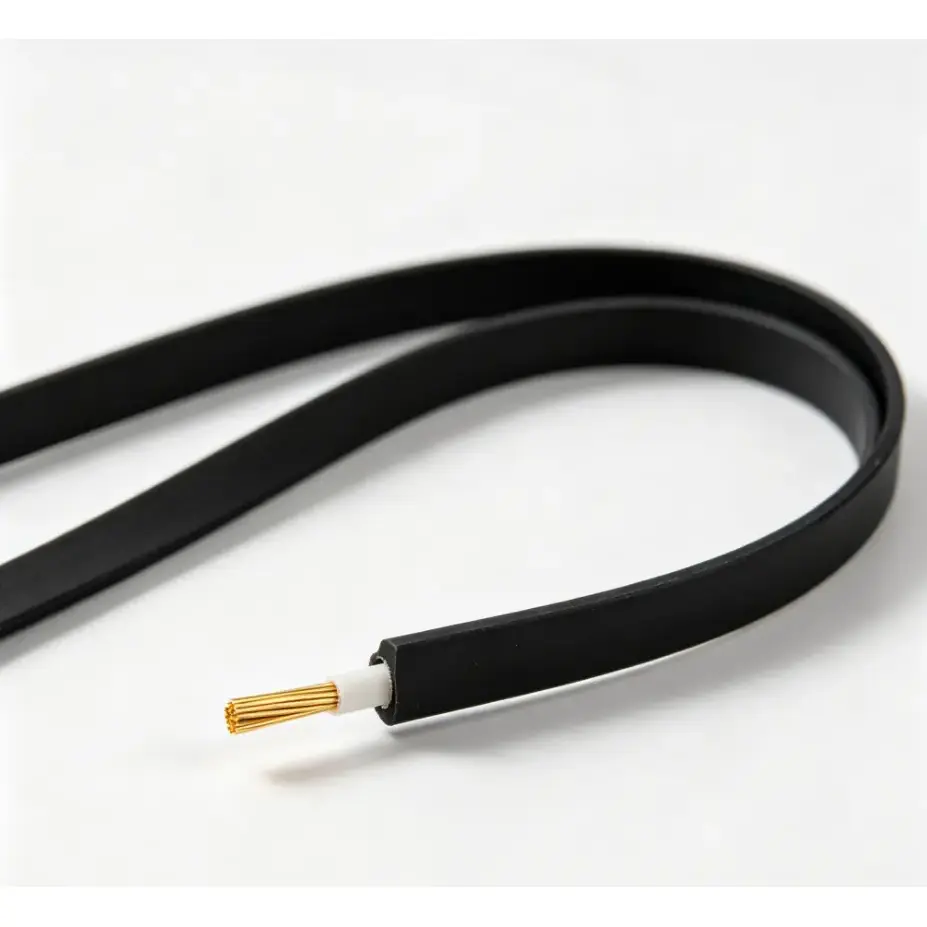

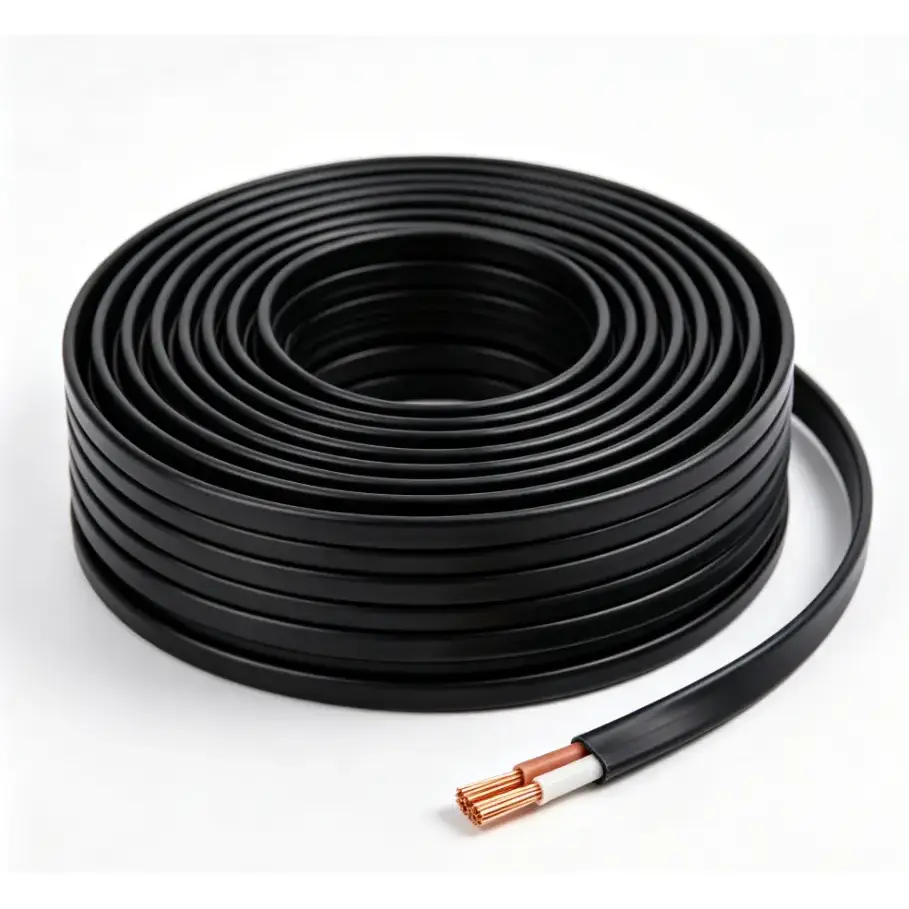

سیم مسی مسطح با عایق پی وی سی یک سیم ساختمانی با استاندارد ملی است که برای کاربردهای تخمگذار ثابت ولتاژ پایین طراحی شده و برای سیستم های توزیع برق 300/500 ولت مناسب است. از هادی های مسی با خلوص بالا با ساختار موازی هسته غیر رشته ای استفاده می کند. هادی ها با عایق پی وی سی و یک غلاف محافظ PVC بیرونی پوشانده شده اند و یک ساختار کابل تخت فشرده را تشکیل می دهند. با هدایت الکتریکی خوب و حفاظت دو لایه، به طور گسترده ای برای سیم کشی دکوراسیون مسکونی، پروژه های ساختمانی تجاری و اتصالات برق تجهیزات کوچک استفاده می شود.
|
بخش اسمی (mm²) |
رشته/قطر ساختار هادی |
ضخامت عایق (mm) |
ضخامت غلاف (میلی متر) |
میانگین ابعاد بیرونی (میلی متر) |
حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر) مس |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4 (B) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6 (B) |
7/1.03 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4 (B) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6 (B) |
7/1.03 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |

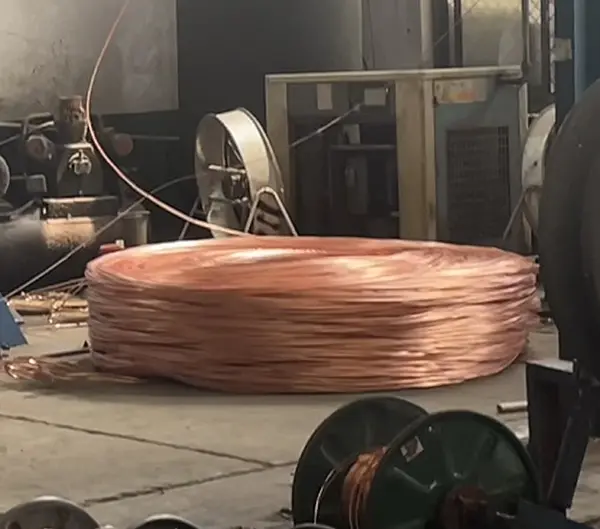

سیم‌های مسطح سطح پایین موجود در بازار ممکن است از مس مخلوط بازیافتی یا هادی‌های کم اندازه استفاده کنند که می‌تواند مقاومت، افت ولتاژ و تولید گرما را تحت بار افزایش دهد. سیم مسی مسطح عایق‌شده PVC ما از هادی‌های مسی بدون اکسیژن با خلوص بالا استفاده می‌کند و طبق استانداردهای ملی قابل اجرا، با سطح مقطع هادی کنترل‌شده و طول نهایی تولید می‌شود. ساختار هادی کامل و یکنواخت از هدایت پایدار و عملکرد حمل جریان پشتیبانی می کند که مشخصات صحیح برای بار واقعی انتخاب شود.
برخی از محصولات ارزان قیمت از پی وی سی بازیافت شده یا مواد عایق نازک تر با استحکام مکانیکی کمتر استفاده می کنند که ممکن است در دماهای پایین شکننده شوند یا در اثر حرارت زیاد نرم شوند. این محصول از مواد اولیه PVC با عایق و ساختار غلاف دولایه استفاده می کند که مقاومت در برابر خمش، سایش و چرخه دمای معمولی را ایجاد می کند. ساختار به محافظت از کابل در حین نصب روی دیوار و نصب کانال تحت شرایط عملیاتی مناسب کمک می کند.
برخی از سیم‌های تخت معمولی ممکن است دارای انحراف رسانا، ضخامت عایق ناهموار یا پیچش ناشی از فرآیندهای تولید ناسازگار باشند. این محصول از قالب‌گیری اکستروژن یک مرحله‌ای با دقت بالا استفاده می‌کند تا هادی‌ها را در مرکز و موازی قرار دهد، با ضخامت عایق کنترل‌شده و پروفیل تمام شده صاف. این ساختار به حفظ ظاهری مرتب در طول مسیریابی دیوار و سایر تاسیسات سیم کشی ثابت کمک می کند.
سیم های تخت معمولی بدون مشخصات ضد شعله مورد نیاز ممکن است در مواجهه با منبع شعله خارجی به سوختن ادامه دهند. یک فرمول PVC مقاوم در برابر شعله را می توان برای کاربردهایی که به ویژگی های عملکرد آتش سوزی بیشتری نیاز دارند، ارائه کرد. نسخه‌های ضد شعله قابل اجرا برای کمک به محدود کردن ادامه سوختن پس از برداشتن منبع احتراق، با درجه عملکرد خاص آتش و الزامات آزمایشی مطابق با استانداردهای کاربردی و بازار مقصد تأیید شده، طراحی شده‌اند.
سیم مسی مسطح با عایق پی وی سی برای روشنایی کل خانه، مدارهای پریز، اتصالات برق آشپزخانه و حمام و سایر سیم کشی های مسکونی استفاده می شود. پروفیل تخت آن برای نصب مخفی در دیوارها، سقف ها و کف مناسب است و به فشرده نگه داشتن مسیر سیم کشی در جایی که فضای نصب محدود است کمک می کند.
کابل تخت را می توان برای سیم کشی ثابت در ساختمان های اداری، مغازه ها، هتل ها و سایر فضاهای تجاری از جمله مدارهای روشنایی، اتصالات برق تجهیزات و مدارهای نمایش استفاده کرد. ساخت و ساز مسطح آن می تواند مسیریابی را در مناطقی که به آرایش سیم کشی فشرده نیاز است، ساده کند.
برای اتصالات برق و سیم کشی داخلی لامپ های رومیزی، لامپ های کف، لوازم خانگی کوچک و برخی دستگاه های کوچک کنترل صنعتی مناسب است. ساختار منعطف، مسیریابی در اطراف تجهیزات فشرده و نقاط اتصال را آسان تر می کند.
این محصول را می توان در فضاهای داخلی نیمه باز مناسب مانند بالکن ها، راه پله ها و راهروها که محیط نصب در شرایط تعیین شده خود باشد، استفاده کرد. همچنین می توان آن را از طریق کانال های کابل و لوله ها برای سیم کشی ثابت ولتاژ پایین عبور داد.
ساختار مسطح فشرده می تواند هنگام ارتقاء سیم کشی در ساختمان های قدیمی که فضای مسیریابی موجود محدود است مفید باشد. این امکان تعویض یا تنظیم مجدد مدارهای ولتاژ پایین موجود را فراهم می کند در حالی که طرح سیم کشی را نسبتا فشرده نگه می دارد.
مدل رایج BVVB با ولتاژ نامی 300/500 ولت است. تولید بر اساس استانداردهای IEC قابل اجرا و ملی انجام می شود و اندازه هادی های مختلف بر اساس کاربرد مورد نیاز در دسترس است.
اسناد مربوطه را می‌توان با توجه به مشخصات محصول و الزامات بازار مقصد، از جمله سوابق بازرسی کارخانه، اسناد CE قابل اجرا و گزارش‌های تست شخص ثالث در صورت موجود بودن، ارائه کرد. گواهینامه و مدارک آزمایشی مورد نیاز باید قبل از ثبت سفارش تایید شود.
عایق پی وی سی در برابر رطوبت معمولی، گرد و غبار و سایش مکانیکی تحت شرایط مناسب نصب داخلی محافظت می کند. می توان از آن در مناطقی مانند آشپزخانه و حمام استفاده کرد که محیط واقعی مطابق با مشخصات محصول باشد. نسخه استاندارد برای قرار گرفتن طولانی مدت در معرض نور خورشید در فضای باز در نظر گرفته نشده است.
سفارشی سازی را می توان برای طول سیم تمام شده، رنگ عایق و الزامات چاپ مورد بحث قرار داد. مشخصات مشترک ممکن است برای سفارشات معمولی در دسترس باشد، در حالی که مشخصات سفارشی نیاز به تایید مقدار تولید، مواد و زمان تولید دارد.
کاربردهای متداول شامل سیم کشی داخلی مسکونی، دکوراسیون مغازه و تجاری، اتصالات برق لوازم کوچک، مدارهای روشنایی و سیم کشی ولتاژ پایین ثابت در راهروها و مناطق داخلی مشابه است. مشخصات مناسب باید با توجه به نیازهای الکتریکی محلی و شرایط نصب انتخاب شود.
این عایق از مواد PVC با خواص ضد شعله مطابق با مشخصات محصول استفاده می کند. همچنین مقاومت در برابر پیری معمولی و تغییرات دما در طول سرویس داخلی را فراهم می کند. برای کاربردهایی که شامل قرار گرفتن در معرض طولانی مدت در معرض اشعه ماوراء بنفش یا الزامات خاص عملکرد آتش است، درجه مواد مورد نیاز باید قبل از تولید تأیید شود.
