برای مدارهای ولتاژ پایینی که باید در طول یک قرار گرفتن در معرض آتش مشخص شده برق بمانند، کابل برق مقاوم در برابر آتش آلومینیوم PVC از یک هادی آلومینیومی با عایق الکتریکی، یک لایه ضد حریق اختصاصی و یک غلاف محافظ PVC ترکیب می‌کند. برای توزیع برق اضطراری و مدارهای دیگر با الزامات تداوم آتش تعریف شده در نظر گرفته شده است.
محدوده اندازه هادی از 1.5 میلی‌متر مربع تا 1000 میلی‌متر مربع را پوشش می‌دهد، با داده‌های الکتریکی ارائه‌شده برای مقاومت هادی، مقاومت در برابر ولتاژ و ولتاژ در شرایط مختلف نصب. انتخاب نهایی کابل بستگی به بار مدار، طول مسیر، روش نصب، افت ولتاژ مجاز و الزامات ایمنی قابل اجرا دارد.
|
مقطع اسمی (mm²) |
ضخامت عایق (میلی متر) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت هادی DC (Ω/کیلومتر) Al |
ولتاژ تست (کیلو ولت/5 دقیقه) |
ظرفیت هوا (A) (الف)-ال |
آمپاسیت در خاک مدفون مستقیم (A) - Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
0.0778 ≤ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

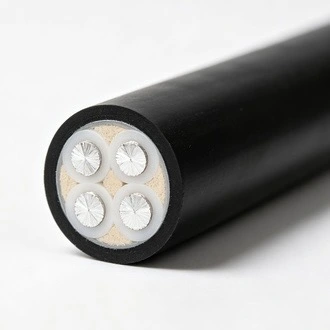

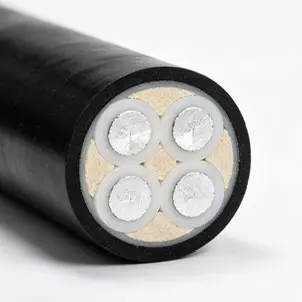

این کابل حول چهار لایه کاربردی ساخته شده است که در طول عملیات عادی و تحت شرایط تست آتش مشخص شده با هم کار می کنند. هادی آلومینیومی بار الکتریکی را حمل می کند، در حالی که عایق جداسازی الکتریکی را فراهم می کند. یک لایه ضد آتش اختصاصی به محافظت از مدار در مواجهه با دمای بالا کمک می کند و غلاف PVC سطح محافظ بیرونی را تشکیل می دهد.
از آلومینیوم به عنوان هادی جریان استفاده می شود. چگالی کمتر آن در مقایسه با مس می تواند به وزن کابل و جابجایی آن مربوط باشد، به ویژه در مسیرهای طولانی کابل. با این حال، هادی های آلومینیومی به اندازه مناسب و اجزای پایانی سازگار نیاز دارند. ظرفیت جریان، افت ولتاژ و شرایط نصب باید قبل از انتخاب مقطع هادی در نظر گرفته شود.
لایه مقاوم در برابر آتش برای ایجاد حفاظت حرارتی از هسته الکتریکی در طول قرار گرفتن در معرض آتش مشخص شده در نظر گرفته شده است. عملکرد آن باید از بازدارندگی شعله متمایز شود: مواد بازدارنده شعله در درجه اول برای محدود کردن انتشار شعله در نظر گرفته شده اند، در حالی که ساختارهای کابلی مقاوم در برابر آتش برای حفظ عملکرد مدار تحت شرایط آزمایش آتش تعریف شده ارزیابی می شوند.
عایق جداسازی الکتریکی مورد نیاز در اطراف هادی را فراهم می کند، در حالی که غلاف PVC از کابل تمام شده در برابر تماس معمولی خارجی در هنگام جابجایی و نصب محافظت می کند. ضخامت عایق و غلاف نشان داده شده در جدول بسته به اندازه هادی متفاوت است و بخشی از مشخصات ابعادی کابل را تشکیل می دهد.
برای مدارهای برق مربوط به آتش، عملکرد کابل را نمی توان تنها با مقاومت در برابر شعله ارزیابی کرد. تداوم الکتریکی، شرایط عایق، مقاومت هادی و شرایط آزمایش آتش قابل اجرا همه باید با هم در نظر گرفته شوند. داده های محصول ارائه شده ولتاژ آزمایشی 3.5 کیلو ولت/5 دقیقه را مشخص می کند و مقادیر مجزای حامل جریان را برای نصب در هوا و خاک مدفون مستقیم ارائه می دهد.
اطلاعات محصول ارائه شده عملکرد مقاومت در برابر آتش 90 دقیقه را در شرایط آزمایش 750 درجه سانتیگراد مشخص می کند. این مقدار باید به عنوان یک نتیجه آزمایش مرتبط با ساخت کابل مشخص شده و روش آزمایش به جای یک بیانیه جهانی که کابل برای مدت زمان یکسان تحت هر آتش واقعی حفظ می کند، درک شود. تایید پروژه باید بر اساس گزارش آزمایش قابل اجرا و الزامات ایمنی آتش سوزی محلی باشد.
مقاومت هادی DC در جدول فنی برای اندازه هادی آلومینیومی قابل استفاده ذکر شده است. ارقام ampacity به طور جداگانه برای نصب در هوا و خاک مدفون مستقیم ارائه شده است زیرا اتلاف گرما با شرایط نصب تغییر می کند. اندازه واقعی کابل ممکن است نیاز به در نظر گرفتن دمای محیط، گروه بندی کابل، شرایط دفن، طول مسیر و افت ولتاژ مجاز داشته باشد.
مقدار 3.5 کیلوولت / 5 دقیقه ذکر شده نشان دهنده ولتاژ آزمایش و مدت زمان مشخص شده در داده های محصول ارائه شده است. تست ولتاژ مقاومتی برای بررسی سیستم عایق تحت شرایط تست تعریف شده استفاده می شود. هنگامی که کابل برای تایید پروژه ارسال می شود، باید مستندات محصول و استاندارد ساخت قابل اجرا بررسی شود.
انتخاب کابل باید با بار الکتریکی شروع شود و سپس با محیط نصب واقعی بررسی شود. برای مدارهای اضطراری و مرتبط با آتش، مدت زمان لازم در برابر آتش و الزامات ساخت و ساز قابل اجرا نیز باید قبل از سفارش کابل مشخص شود.
سطح مقطع اسمی باید با توجه به جریان عملیاتی، افت ولتاژ و شرایط نصب انتخاب شود. برای مدارهای مسافت طولانی، افت ولتاژ می تواند به یک فاکتور اندازه مهم تبدیل شود، حتی زمانی که ظرفیت حمل جریان هادی کافی باشد. بنابراین، انتخاب نهایی باید بر اساس طراحی کامل مدار باشد و نه تنها بر اساس ظرفیت.
هنگام نصب در سینی کابل یا سایر مسیرهای باز، اتلاف گرما، فاصله کابل ها، دمای محیط و تعداد کابل های بارگذاری شده می تواند بر جریان مجاز تأثیر بگذارد. مقادیر ampacity هوا در جدول داده های مرجع محصول را ارائه می دهد و باید همراه با استاندارد نصب مربوطه اعمال شود.
برای دفن مستقیم یا نصب کابل-ترانشه زیرزمینی، شرایط حرارتی خاک، عمق دفن، فاصله کابل ها، زهکشی و حفاظت مکانیکی باید در نظر گرفته شود. مقادیر ampacity مدفون مستقیم در جدول مقادیر مرجع مخصوص نصب هستند و نباید به عنوان جایگزینی برای محاسبات کابل خاص پروژه در نظر گرفته شوند.
هادی های آلومینیومی باید با استفاده از پایانه ها، بند ها یا کانکتورهای مناسب برای هادی های آلومینیومی و بار الکتریکی مشخص شده متصل شوند. آماده‌سازی و فشرده‌سازی صحیح هادی در محل اتصال مهم است، زیرا پایان نادرست آماده‌شده می‌تواند مقاومت تماس اضافی و گرمایش موضعی ایجاد کند.
کابل برق مقاوم در برابر آتش آلومینیوم PVC را می توان برای مدارهای توزیع ولتاژ پایین که در آن ادامه خدمات الکتریکی در طول شرایط آتش سوزی تعریف شده بخشی از نیاز پروژه است، مشخص کرد. کاربردهای معمولی شامل مدارهای برق اضطراری منتخب، بارهای الکتریکی مرتبط با آتش سوزی، ساختمان های عمومی، تأسیسات صنعتی و مسیرهای توزیع زیرزمینی است.
کابل را می توان برای مدارهای برق اضطراری تعیین شده استفاده کرد که در آن سیستم کابلی برای حفظ عملکرد مدار برای یک دوره مشخص در هنگام قرار گرفتن در معرض آتش مورد نیاز است. سطح مقاومت در برابر آتش مورد نیاز باید ازطریق طراحی پروژه و مقررات محلی قابل اجرا تایید شود.
کاربردها ممکن است شامل مدارهای برق منتخب در بیمارستان ها، مدارس، ساختمان های تجاری و سایر امکاناتی باشد که در آن سیستم های برق اضطراری نصب شده اند. اینکه آیا ساخت کابل خاصی مورد نیاز است به طراحی ساختمان، استراتژی آتش سوزی و کدهای الکتریکی و آتش نشانی قابل اجرا بستگی دارد.
در کارخانه ها و تاسیسات صنعتی، کابل را می توان برای توزیع اضطراری، تجهیزات مربوط به آتش سوزی و سایر مدارهای ولتاژ پایین در نظر گرفت که در آن هادی آلومینیومی و الزامات عملکرد آتش مشخص شده است. اندازه کابل باید با بار الکتریکی و مسیر نصب مطابقت داشته باشد.
اندازه هادی بزرگتر موجود را می توان برای مسیرهای توزیع زیرزمینی و ترانشه های کابل در نظر گرفت که در آن طراحی نصب اجازه ساخت این کابل را می دهد. شرایط دفن، حفاظت مکانیکی و اتلاف حرارتی باید قبل از نصب بررسی شود.

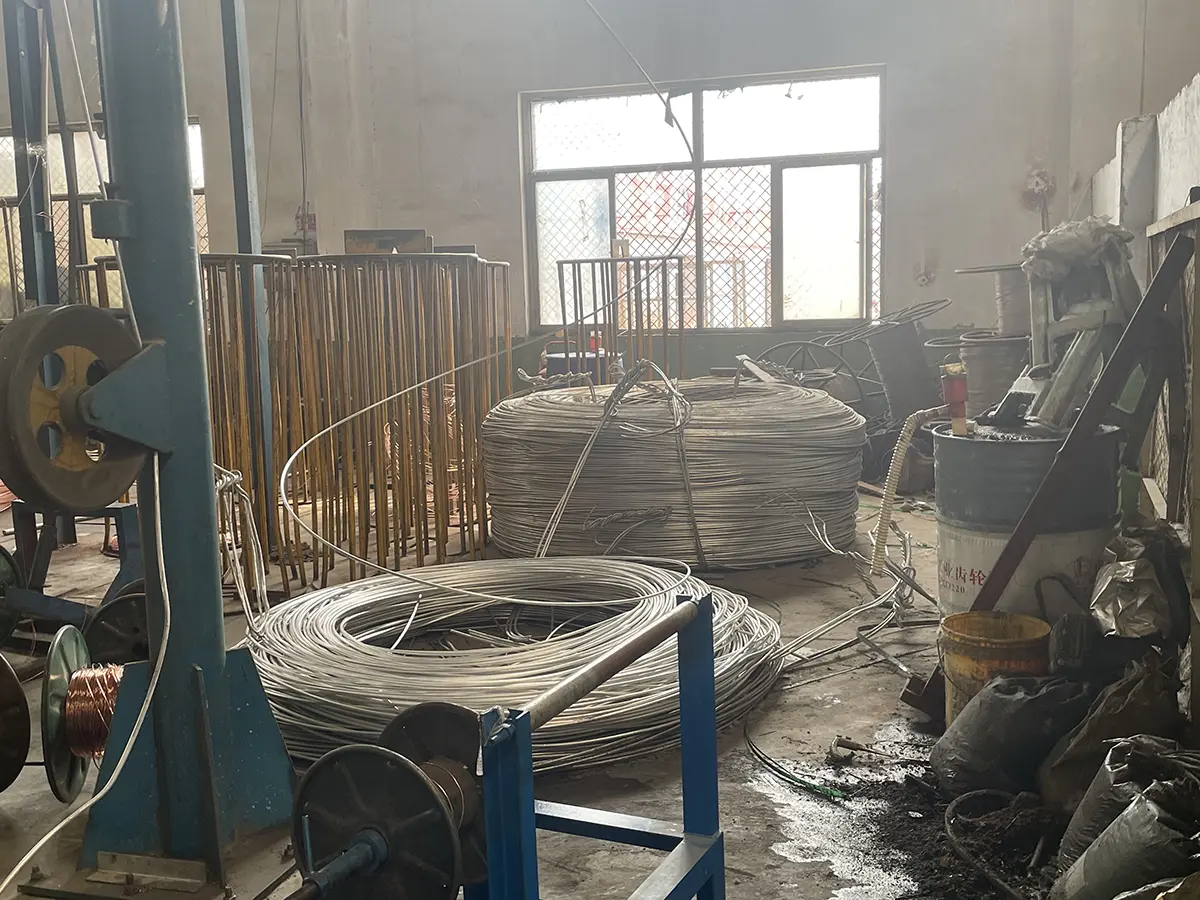

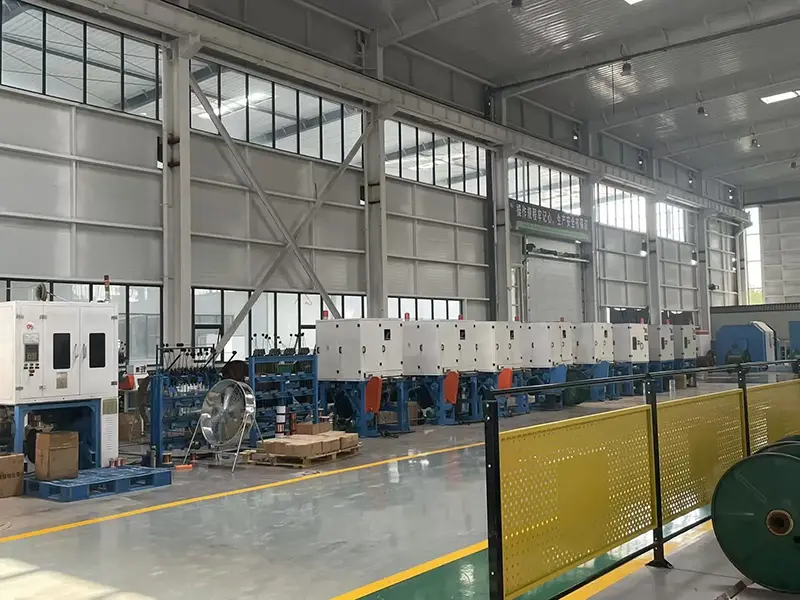

کابل Qiancheng کارگاه های تولید کابل و امکانات تست خود را راه اندازی می کند. فرآیند تولید شامل پردازش هادی، اکستروژن عایق، استفاده از لایه مقاوم در برابر آتش و اکستروژن غلاف بیرونی است. سوابق تولید و بازرسی مربوطه مبنایی برای کنترل ابعاد کابل تمام شده و مشخصات الکتریکی فراهم می کند.

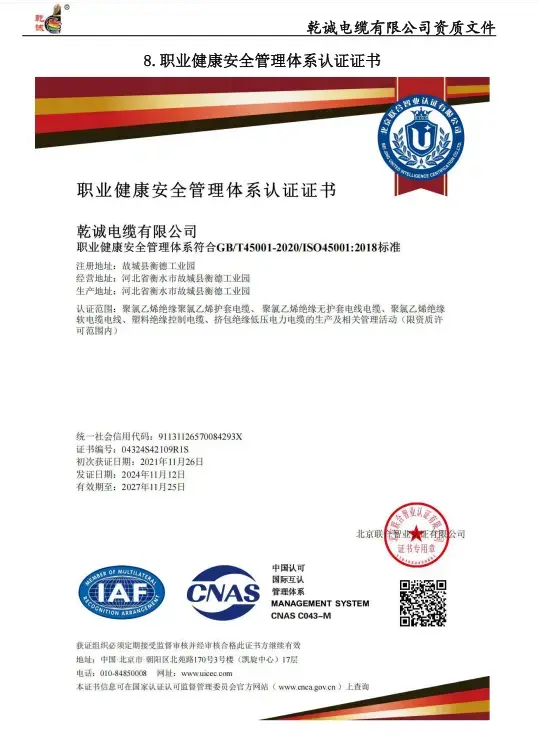

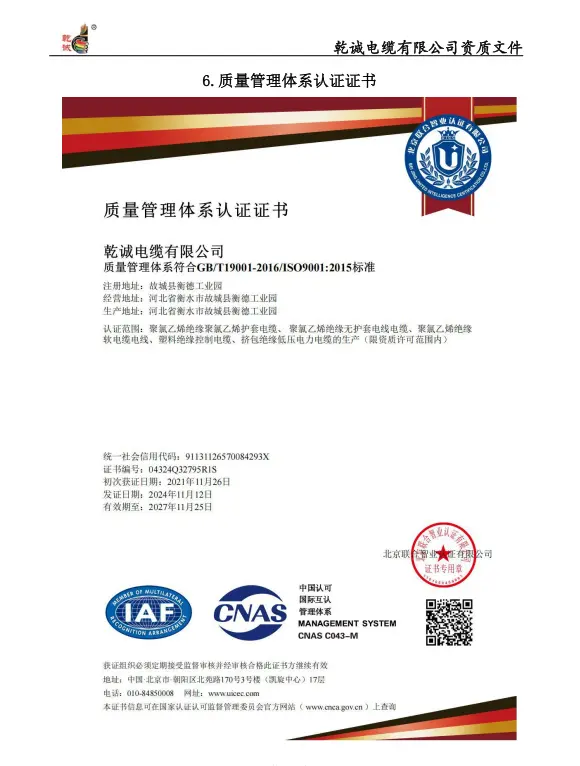

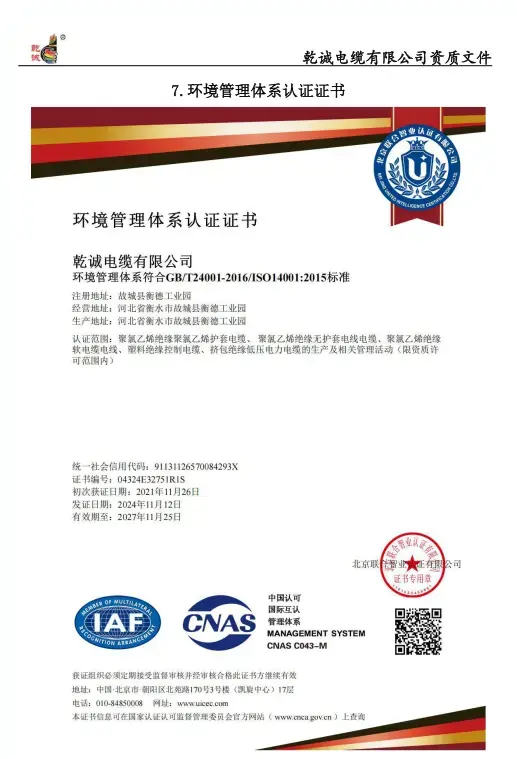

کابل Qiancheng دارای مجوز ملی تولید کابل صنعتی به همراه گواهینامه های ISO9001 Quality Management، ISO14001 Environmental Management و ISO45001 Occupational Health و ایمنی گواهینامه ها می باشد. این اسناد اطلاعاتی در مورد سیستم های تولید و مدیریت شرکت ارائه می دهد و در حین احراز صلاحیت تامین کننده قابل بررسی است.
برای تهیه پروژه، کابل باید با مشخصات الکتریکی و ایمنی آتش نشانی واقعی بررسی شود نه اینکه فقط با نام محصول انتخاب شود. اطلاعات زیر هنگام درخواست قیمت یا ارسال فنی مفید است: مقطع هادی مورد نیاز، ولتاژ عملیاتی، جریان بار، طول کابل، روش نصب، شرایط محیطی یا خاک، گروه بندی کابل، افت ولتاژ مجاز و شرایط آزمایش آتش مورد نیاز.
هنگامی که کابل برای یک پروژه ساخت و ساز ارائه می شود، خریدار همچنین می تواند اطلاعات فنی قابل اجرا، اسناد آزمایش و گواهینامه های صلاحیت را برای بررسی درخواست کند. این اجازه می دهد تا ساخت و ساز انتخاب شده و الزامات تست قبل از تولید و نصب بررسی شود.
مقاومت در برابر آتش به توانایی مدار کابل برای ادامه کار برای یک دوره مشخص تحت شرایط تست آتش تعریف شده مربوط می شود. تاخیر شعله عمدتاً به محدود کردن گسترش شعله در طول کابل مربوط می شود. یک کابل ممکن است خواص ضد شعله داشته باشد بدون اینکه برای همان عملکرد مقاومت در برابر آتش طبقه بندی شود.
آلومینیوم یک گزینه هادی با چگالی کمتر برای توزیع برق کم ولتاژ فراهم می کند. در جایی که وزن کابل و جابجایی آن در نظر گرفته می شود، می تواند مرتبط باشد. از آنجایی که آلومینیوم دارای ویژگی های الکتریکی و اتصالی متفاوت از مس است، اندازه هادی و اجزای انتهایی باید بر این اساس انتخاب شوند.
اطلاعات محصول ارائه شده 90 دقیقه در شرایط آزمایشی 750 درجه سانتیگراد را مشخص می کند. این به شرایط تست تعریف شده برای ساخت کابل مشخص شده اشاره دارد. نباید به عنوان تضمین عملکرد مدار یکسان در هر آتش سوزی واقعی تفسیر شود زیرا نتایج واقعی به نصب، قرار گرفتن در معرض آتش و روش آزمایش قابل اجرا بستگی دارد.
انتخاب باید جریان بار، افت ولتاژ، طول کابل، روش نصب، شرایط محیطی، گروه بندی کابل و سطح عملکرد آتش مورد نیاز را در نظر بگیرد. مقادیر ampacity ذکر شده در جدول داده های مرجع را برای نصب در هوا و خاک مدفون مستقیم ارائه می دهد.
داده های محصول شامل مقادیر ampacity برای خاک مستقیم دفن شده است. مناسب بودن واقعی همچنان باید با توجه به ساخت کابل، شرایط دفن، حفاظت مکانیکی، ویژگی های حرارتی خاک و الزامات نصب قابل اجرا تأیید شود.
ترمینال یا کانکتور باید برای هادی های آلومینیومی و بار مشخص شده مناسب باشد. آماده سازی هادی و فشرده سازی مناسب برای حفظ اتصال الکتریکی قابل اعتماد و جلوگیری از مقاومت بیش از حد تماس یا گرمایش موضعی مهم هستند.
بسته به نیاز پروژه، داده های فنی، اسناد تست محصول و گواهینامه های صلاحیت شرکت را می توان برای ارزیابی تامین کننده و محصول ارائه کرد. برای کاربردهای مرتبط با آتش سوزی، مستندات مربوط به آزمایش آتش سوزی باید همراه با مشخصات پروژه قبل از تایید بررسی شود.
