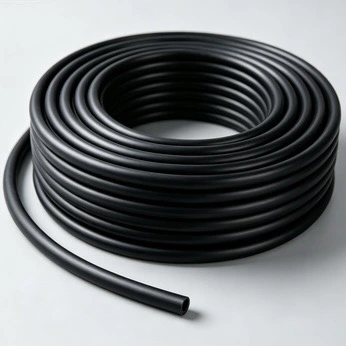

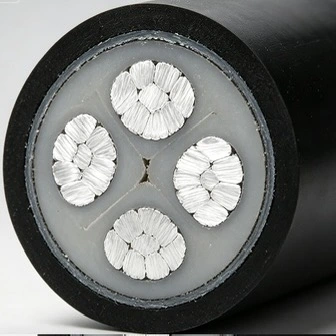

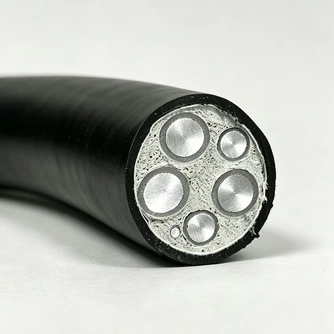

کابل برق ولتاژ پایین PVC FR از رساناهای آلومینیومی با خلوص بالا همراه با عایق PVC ضد شعله و غلاف بیرونی استفاده می کند. این کارایی عالی از نظر هزینه ارائه می دهد و به عنوان کابل ترجیحی برای کنترل هزینه تدارکات عمل می کند.
کابل برق کم ولتاژ آلومینیومی PVC FR کاملاً مطابق با استانداردهای ملی و مشخصات IEC تولید می شود.
کارخانه می تواند گواهی های پذیرش کارخانه، گزارش های تست نوع شخص ثالث و گزارش های تست عملکرد الکتریکی را ارائه دهد. نسخه های انگلیسی زبان برای تطبیق با ترخیص کالا از گمرک خارج از کشور و پذیرش پروژه در دسترس هستند.
قابلیت ردیابی کامل برای هر دسته از کابل ها در دسترس است. این به خریداران خارج از کشور کمک می کند تا ممیزی پروژه های محلی را به آرامی انجام دهند و از خطرات تعطیلی پروژه ناشی از فقدان صلاحیت ها جلوگیری کنند.
|
مقطع اسمی (mm²) |
ضخامت عایق (میلی متر) |
ضخامت غلاف (میلی متر) |
قطر خارجی کابل تقریبی (میلی متر) |
مقاومت هادی DC (Ω/کیلومتر) Al |
ولتاژ تست (کیلو ولت/5 دقیقه) |
آمپانسی در هوا (الف)-ال |
آمپاسیت در خاک مدفون مستقیم (A) - Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
0.0778 ≤ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

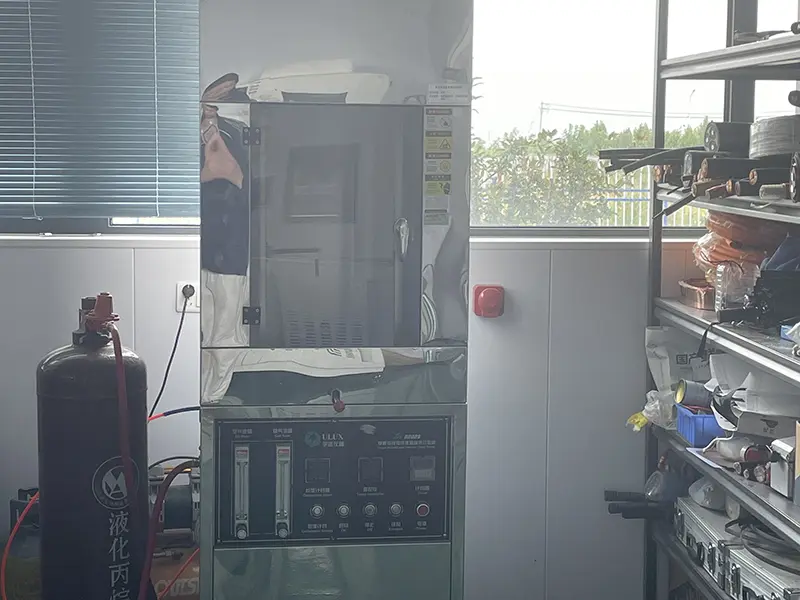

کابل از مواد PVC اصلاح شده مقاوم در برابر شعله استفاده می کند. این ویژگی در هنگام قرار گرفتن در معرض شعله باز دارای ویژگی خود خاموش شونده است که به طور موثری از گسترش آتش جلوگیری می کند و خطرات گسترش آتش را کاهش می دهد.

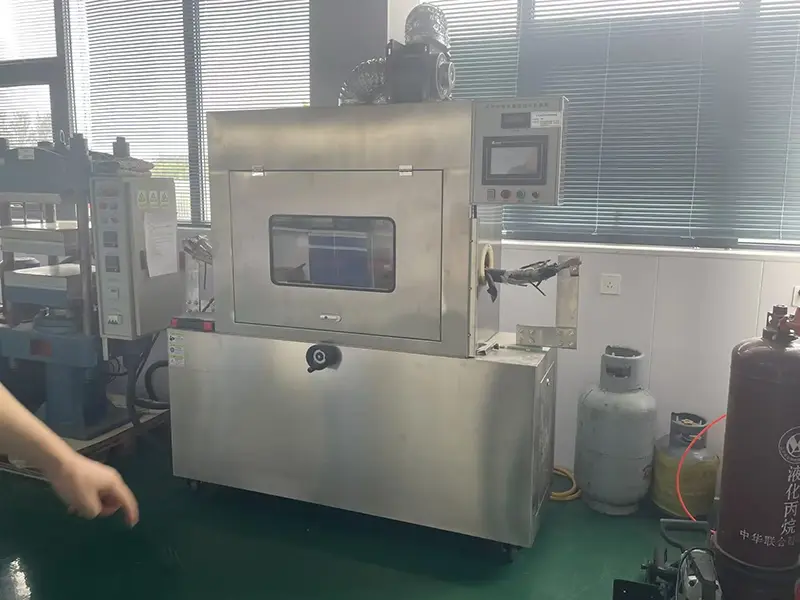

تمام کابل های تمام شده تحت آزمایش ولتاژ مقاومتی فرکانس توان و تست مقاومت عایق قرار می گیرند. لایه عایق عملکرد پایداری را ارائه می دهد و در برابر خرابی و نشت الکتریکی مقاومت می کند.
رساناها می توانند دمای بالا را در کوتاه مدت در شرایط اتصال کوتاه تحمل کنند و به طور موثر خطرات احتراق کابل را کاهش دهند.
غلاف در برابر اسید و قلیایی مقاوم است و در برابر رطوبت مقاوم است. برای تضمین منبع تغذیه ایمن در طول کارکرد طولانی مدت، با سناریوهایی مانند ترانشه کابل و تخمگذار بالای سر در فضای باز سازگار است.
دمای محیط تخمگذار نباید کمتر از 0 درجه باشد. برای جلوگیری از شکنندگی و ترک خوردن غلاف، کابل‌ها را در طول ساخت و ساز در دمای پایین گرم نگه دارید.
حداقل شعاع خمش کابل نباید کمتر از 10 برابر قطر خارجی کابل باشد. از خراشیدن غلاف بیرونی با اجسام نوک تیز در هنگام کشیدن و گذاشتن ساختمان خودداری کنید.
مناسب برای سناریوهای تخمگذار ثابت: سینی کابل های داخلی، ترانشه های کابل، نصب سربار در فضای باز و دفن مستقیم ملایم. برای غوطه وری طولانی مدت در زیر آب قابل استفاده نیست.
هادی‌های آلومینیومی باید با ترمینال‌هایی در ساختار استاندارد به منظور کاهش مقاومت در برابر تماس و کاهش خطرات گرمای بیش از حد در اتصالات فشرده شوند.
این کابل دارای وزن کلی سبک است. در مقایسه با کابل های هادی مسی، بار حمل و نقل و نصب را کاهش می دهد و هزینه های لجستیک و نیروی کار را کاهش می دهد.
کابل برق کم ولتاژ آلومینیومی PVC FR از مواد اولیه PVC مقاوم در برابر شعله کاملاً جدید و بدون افزودنی زباله های بازیافتی استفاده می کند.
در شرایط کاری استاندارد و تخمگذار استاندارد، عمر سرویس طراحی شده کابل می تواند به بیش از 20 سال برسد.
عایق پی وی سی با کیفیت بالا ضد پیری و مقاوم در برابر اشعه ماوراء بنفش است و در برابر ترک خوردگی و پودر شدن در طول خدمات طولانی مدت در فضای باز مقاوم است.
این هادی مقاومت بسیار خوبی در برابر خوردگی الکتروشیمیایی ارائه می دهد، منبع تغذیه پایدار درازمدت را تحت عملیات و نگهداری مناسب میسر می کند و در نتیجه هزینه تعویض خط آینده را کاهش می دهد.

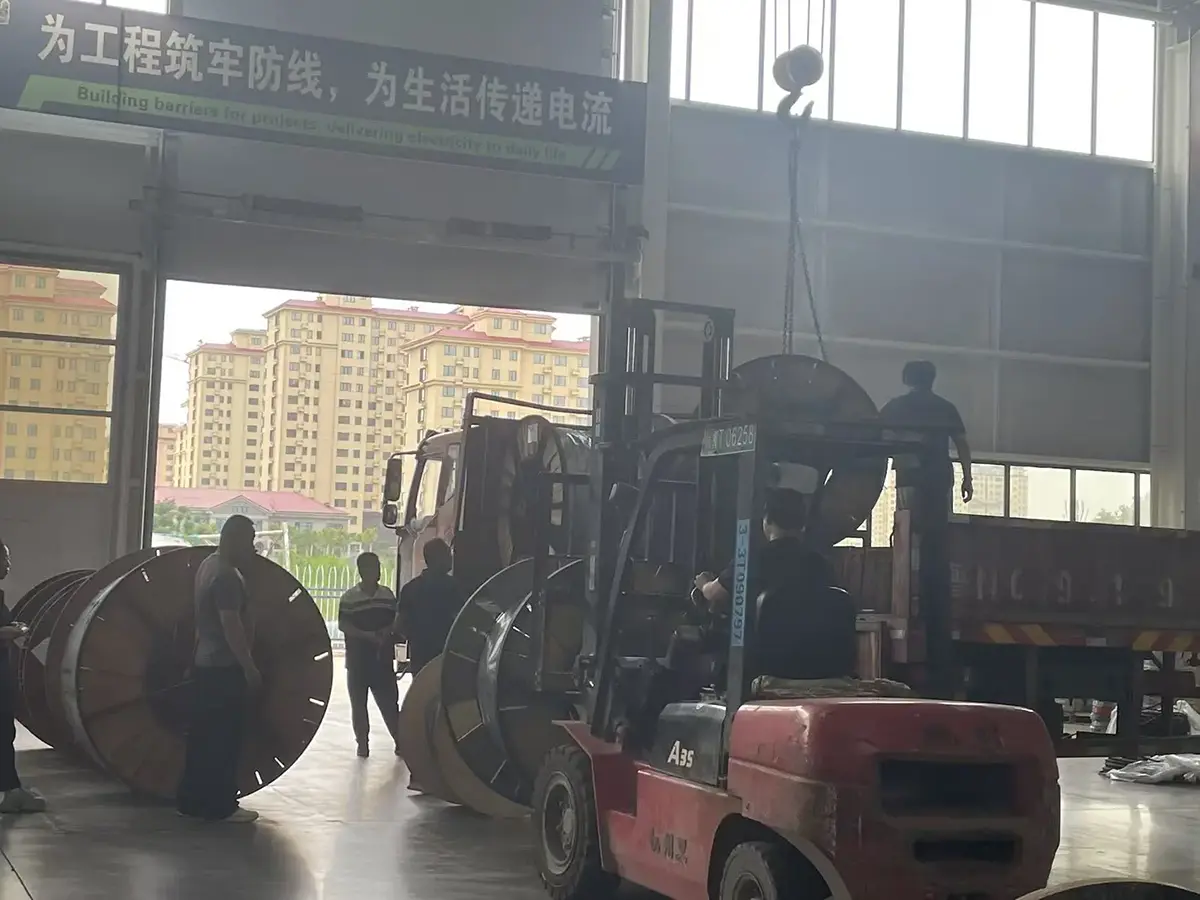

انبارهای بزرگ برای مشخصات معمولی با زمان سفارش ثابت نگهداری می شوند. تولید اولویت را می توان برای پروژه های مهندسی فوری ترتیب داد.
علامت گذاری کابل سفارشی، بسته بندی بیرونی سفارشی و خدمات برش به طول پشتیبانی می شود.
بازرسی مجدد برای محصولات نهایی قبل از حمل و نقل تکمیل می شود تا احتمال خروج کالاهای ناسازگار به حداقل برسد.
لیست بسته بندی و مدارک کامل آزمون زبان انگلیسی را می توان همراه با سفارشات ارائه کرد.
پشتیبانی فنی مستمر پس از حمل و نقل در دسترس است. پاسخ‌های آنلاین که سؤالات مربوط به انتخاب کابل، نصب و راه‌اندازی را پوشش می‌دهند، به اجرای روان پروژه‌های خارج از کشور کمک می‌کنند.
A: کابل برق کم ولتاژ آلومینیومی PVC FR وزن کلی کمتری نسبت به بسیاری از سازه های هادی مسی مشابه دارد که می تواند حمل و نقل، جابجایی و نصب کابل را آسان تر کند. آلومینیوم همچنین به طور کلی هزینه مواد کمتری نسبت به مس دارد که می تواند مربوط به کابل کشی طولانی و مقادیر پروژه بزرگتر باشد. انتخاب نهایی هادی باید ظرفیت جریان، افت ولتاژ، طول کابل، روش نصب و هزینه کل پروژه را در نظر بگیرد.
A: عایق و غلاف از مواد PVC مقاوم در برابر شعله استفاده می کند. هنگامی که در معرض شعله خارجی قرار می گیرد، این ماده برای محدود کردن انتشار شعله و پشتیبانی از خاموش شدن خود پس از حذف منبع شعله در نظر گرفته شده است. کابل های تمام شده می توانند برای بررسی وضعیت سیستم عایق تحت آزمایش ولتاژ مقاومت در برابر فرکانس برق و مقاومت عایق قرار گیرند. حفاظت در برابر اتصال کوتاه به اندازه هادی، حفاظت مدار و شرایط واقعی نصب نیز بستگی دارد.
A: دمای محیط تخمگذار توصیه شده به طور کلی نباید زیر 0 درجه سانتیگراد باشد. اگر نصب در دماهای پایین تر مورد نیاز است، عایق حرارتی مناسب یا سایر اقدامات نصب باید طبق روال قابل اجرا اتخاذ شود. حداقل شعاع خمش حداقل 10 برابر قطر خارجی کابل است. در هنگام نصب باید از اجسام تیز و نیروی کشش بیش از حد خودداری شود. بسته به شرایط ساخت و ساز و محل، کابل را می توان در سینی کابل، ترانشه کابل، سیستم های سربار یا برنامه های خاصی با مدفون مستقیم نصب کرد. از غوطه ور شدن طولانی مدت در زیر آب باید اجتناب شود. اتصالات رسانای آلومینیومی باید از پایانه های سازگار و روش های چین خوردگی مناسب برای کنترل مقاومت تماس و دمای اتصال استفاده کنند.
A: مشخصات ارائه شده، عمر سرویس طراحی شده بیش از 20 سال را تحت شرایط تخمگذار و عملیات استاندارد بیان می کند. مواد پی وی سی ویرجین ضد شعله مقاومت در برابر پیری معمولی و قرار گرفتن در معرض فضای باز را ایجاد می کنند. عمر مفید واقعی به عواملی مانند قرار گرفتن در معرض اشعه ماوراء بنفش، تغییرات دما، رطوبت، استرس مکانیکی و کیفیت نصب بستگی دارد. برای کاربردهای دائمی در فضای باز، ساختار غلاف و شرایط محیطی باید قبل از نصب بررسی شود.
A: مشخصات قابل اجرا را می توان با توجه به الزامات ملی و IEC مربوطه مشخص شده برای پروژه تولید کرد. سوابق بازرسی کارخانه و گزارش های تست الکتریکی را می توان با توجه به مشخصات سفارش داده شده ارائه کرد. اسناد فنی انگلیسی زبان را نیز می توان در صورت لزوم برای بررسی پروژه های خارج از کشور آماده کرد. اگر پروژه ای به گواهی های خاص، گزارش های شخص ثالث یا سایر اسناد انطباق نیاز دارد، این الزامات باید قبل از تولید تأیید شوند.
A: علامت گذاری کابل، بسته بندی بیرونی و الزامات برش به طول را می توان با توجه به مشخصات سفارش ترتیب داد. مقادیر نمونه را می توان جدا از سفارشات تولید معمولی مورد بحث قرار داد، در حالی که مقادیر بزرگتر را می توان با توجه به مشخصات و ظرفیت تولید مورد نیاز برنامه ریزی کرد. برای نیازهای فوری، مدل کابل، مقدار و تاریخ تحویل درخواستی باید از قبل تأیید شود تا بتوان برنامه تولید را بررسی کرد.
پاسخ: کابل Qiancheng می تواند اطلاعات فنی را در مورد مشخصات کابل، روش های نصب، شرایط تخمگذار و اتصالات ترمینال ارائه دهد. برای سفارشات خارج از کشور، اسناد محصول، الزامات بسته بندی و جزئیات مشخصات را می توان قبل از ارسال بررسی کرد. همچنین می توان برای سوالات مربوط به نصب بر اساس مدل واقعی کابل و شرایط کاربرد، راهنمایی فنی ارائه کرد.
A: غلاف بیرونی PVC مقاومت در برابر رطوبت و قرار گرفتن در معرض اسید ضعیف یا شرایط قلیایی ضعیف را ایجاد می کند. مناسب بودن واقعی به غلظت محیط خورنده، زمان قرار گرفتن در معرض، دما و محیط نصب بستگی دارد. برای ترانشه های کابل یا مکان های بیرونی با رطوبت پایدار، زهکشی و حفاظت مکانیکی نیز باید در نظر گرفته شود. در جایی که خاک دارای خوردگی اسیدی قلیایی قوی است، می توان از یک آستین یا مجرای محافظ اضافی برای حفاظت بیشتر استفاده کرد.
