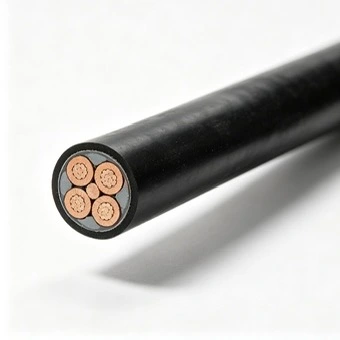

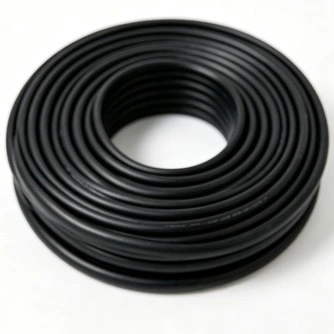

کابل برق کم ولتاژ مقاوم در برابر آتش PVC مسی یک ساخت کابل کم ولتاژ است که از هادی های مسی، عایق و غلاف PVC و یک لایه مقاوم در برابر آتش میکا استفاده می کند. این برای مدارهایی در نظر گرفته شده است که در آن تداوم برق در شرایط آتش سوزی مشخص مورد نیاز است، از جمله برق اضطراری، حفاظت در برابر آتش و سایر سیستم های الکتریکی مرتبط با ایمنی. Qiancheng کابل را با فرآیندهای هادی کنترل شده، عایق، مقاوم در برابر آتش و آزمایش محصول نهایی تولید می کند.
|
بخش اسمی (mm²) |
حداقل تعداد سیم هادی |
قطر بیرونی هادی (میلی متر) |
ضخامت اسمی عایق PVC/mm |
قطر خارجی تقریبی عایق / میلی متر |
حداکثر مقاومت هادی در 20 ℃ (Ω/کیلومتر) مس |
|
1.5 |
1 |
0.02±1.36 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
0.02±1.56 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
0.02±1.75 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
0.02±2.01 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
0.02±2.22 |
1.0 |
4.4 |
4.61 |
|
4 (ب) |
7 |
0.02±2.52 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
0.03±2.72 |
1.0 |
4.9 |
3.08 |
|
6 (ب) |
7 |
0.03±3.09 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
0.10±3.9 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
0.10±5.0 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
0.10±6.1 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
0.10±7.1 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
0.15±8.2 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
0.15±11.6 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
0.15±13.2 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
0.20±14.6 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
0.20±16.2 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
0.20±18.5 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
میله های مسی الکترولیتی با خلوص بالا از طریق تجهیزات کشش چند دای به قطر هادی مورد نیاز کشیده می شوند. بازپخت مداوم برای کاهش استرس داخلی و حفظ خواص مکانیکی مورد نیاز استفاده می شود. مقاومت هادی در طول تولید در برابر الزامات الکتریکی مشخص شده بررسی می شود.

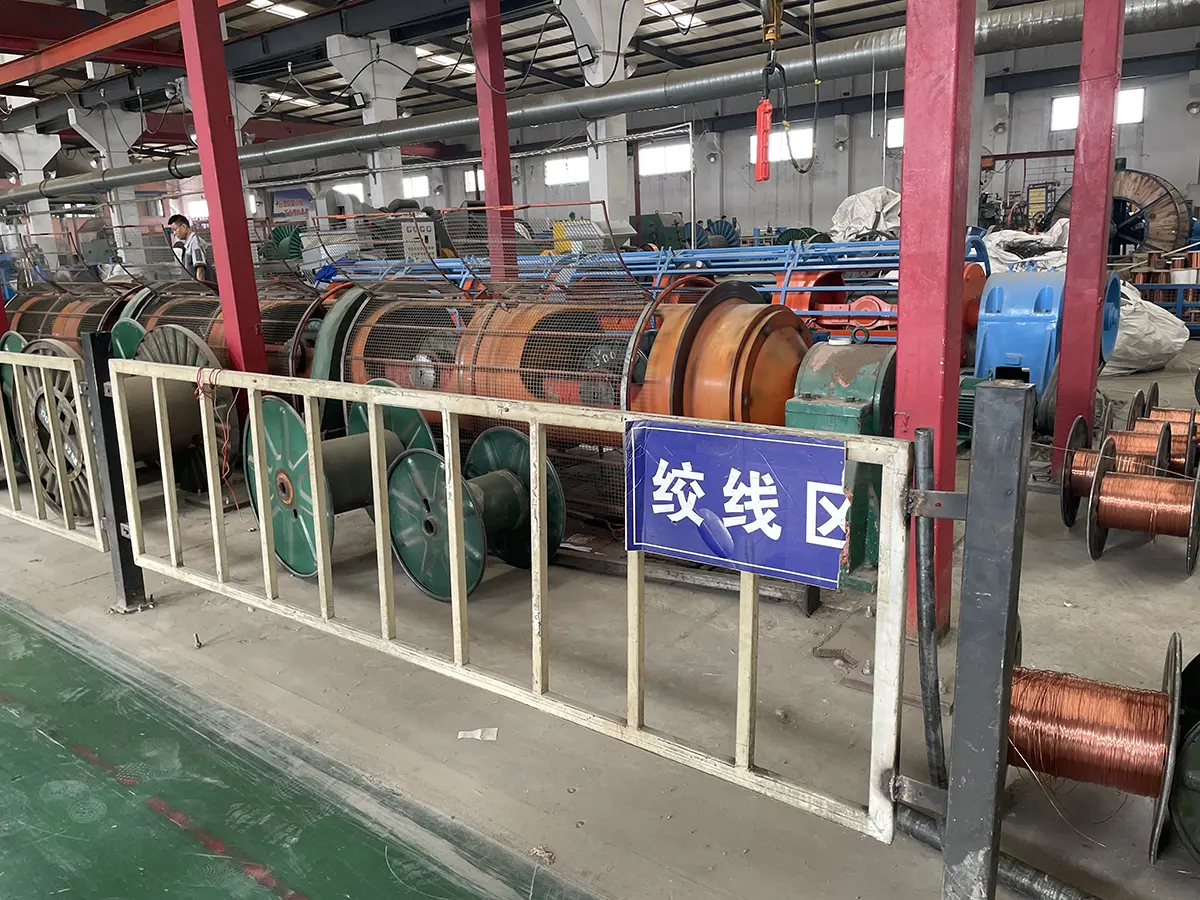

برای سازه های رشته ای، سیم های مسی مجزا بر اساس ساختار هادی مشخص شده مرتب و رشته می شوند. این فرآیند طول لایه و هندسه هادی را کنترل می کند و در عین حال انعطاف پذیری لازم برای نصب کابل را حفظ می کند.
لایه مقاوم در برابر آتش با پیچیدن نوار میکا در اطراف هادی یا هسته کابل مطابق با ساختار مشخص شده تشکیل می شود. همپوشانی و پوشش در طول تولید کنترل می شود به طوری که لایه مقاوم در برابر آتش در اطراف بخش محافظت شده پیوسته باقی می ماند.
عایق PVC ضد شعله در اطراف هادی اکسترود می شود. ابعاد و تمرکز عایق در طول تولید برای حفظ ضخامت مشخص شده و کاهش تنش الکتریکی موضعی ناشی از خروج از مرکز بیش از حد کنترل می شود.
یک تست جرقه آنلاین یکپارچگی عایق را در حین اکستروژن بررسی می کند. هنگامی که یک نقص عایق تشخیص داده می شود، می توان موقعیت آسیب دیده را برای بازرسی و اقدامات اصلاحی قبل از مرحله تولید بعدی شناسایی کرد.
برای ساخت و سازهای چند هسته ای، هسته های عایق شده به همراه مواد پرکننده مشخص شده کابل کشی می شوند. این فرآیند هندسه کابل مورد نظر را حفظ می کند و یک پایه ثابت برای غلاف بیرونی فراهم می کند.
PVC مقاوم در برابر شعله به عنوان غلاف بیرونی مطابق با ساختار کابل انتخاب شده اکسترود می شود. شناسه محصول را می توان روی غلاف علامت گذاری کرد، از جمله اطلاعات مربوط به مدل و مشخصات مورد نیاز برای نصب و بازرسی.
کابل های تمام شده مطابق با مشخصات فنی قابل بررسی بررسی می شوند. بازرسی می تواند شامل تست مقاومت در برابر آتش، تست ولتاژ مقاومت در برابر فرکانس توان، اندازه گیری مقاومت عایق، مقاومت هادی و تست خمشی در دمای پایین در صورت لزوم باشد.

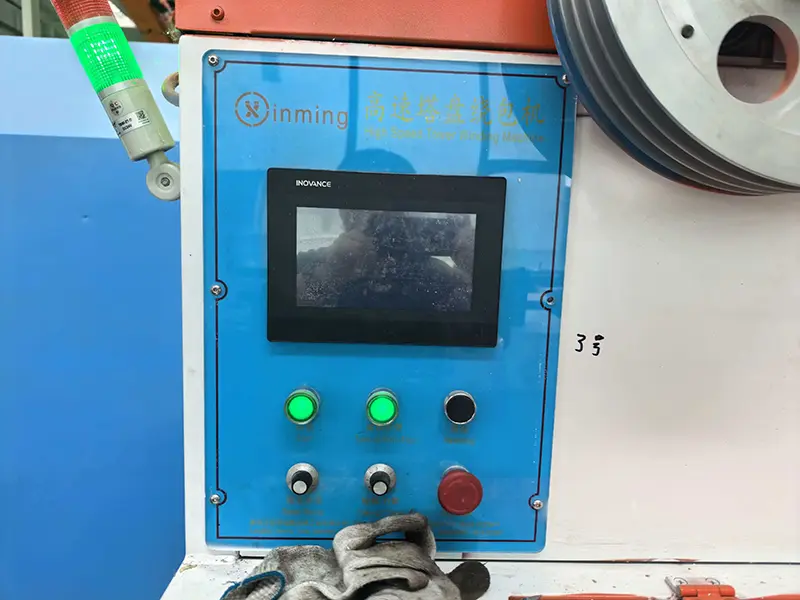

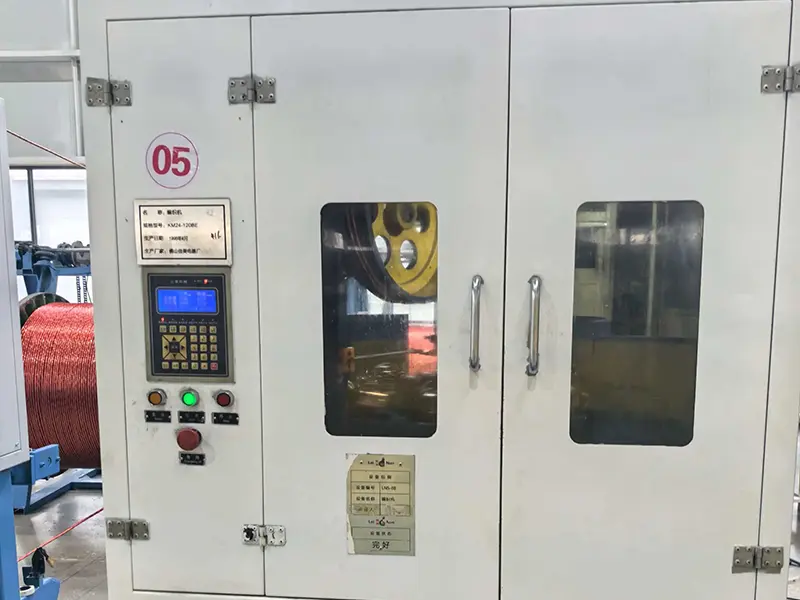

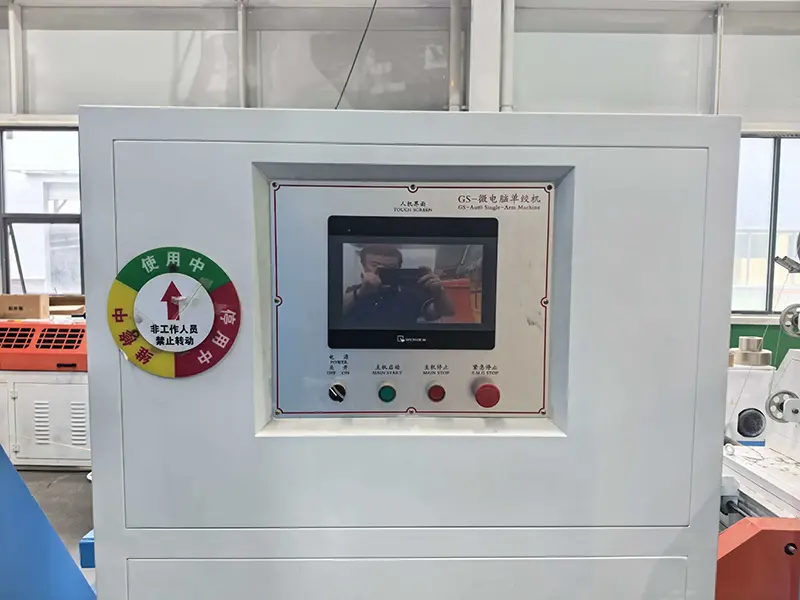

تجهیزات تولید کابل Qiancheng شامل تک رشته‌ها، رشته‌های متقاطع شش دیسکی، استردرهای کنترل‌شده با میکروکامپیوتر، ماشین‌های بسته‌بندی با سرعت بالا، خطوط اکستروژن عایق PVC و غلاف، تجهیزات کابل‌کشی، تجهیزات علامت‌گذاری و اکستروژن یکپارچه و سیستم‌های کویلینگ و جمع‌آوری خودکار است.
مواد ورودی مانند میله های مسی بدون اکسیژن، نوار ضد حریق میکا و ترکیبات پی وی سی مقاوم در برابر شعله را می توان قبل از ورود به تولید بررسی کرد. سوابق بازرسی مواد مرجعی برای ردیابی دسته ای بعدی و کنترل فرآیند فراهم می کند.
پارامترهای کلیدی فرآیند شامل همپوشانی نوار میکا، ضخامت عایق، ابعاد هادی و شرایط اکستروژن است. بازرسی گشت در طول تولید برای شناسایی انحرافات ابعادی یا فرآیندی قبل از رسیدن کابل به مرحله محصول نهایی انجام می شود.

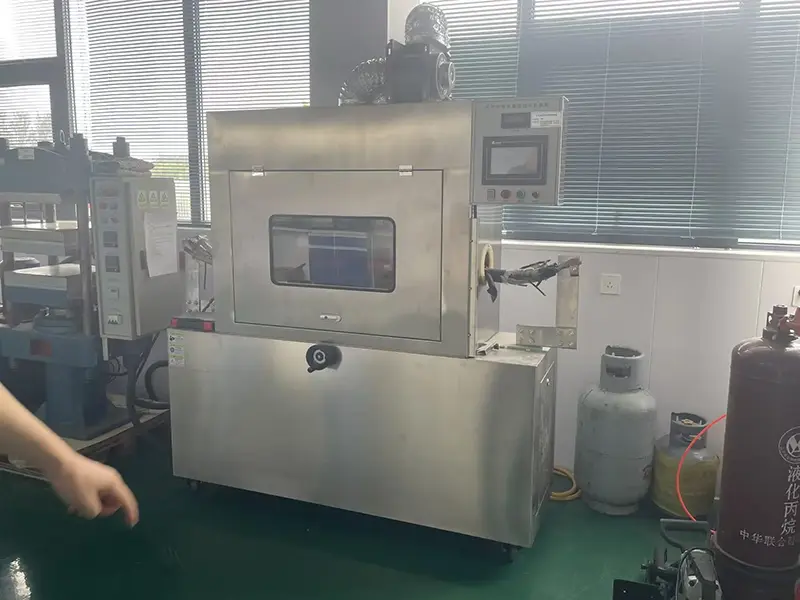

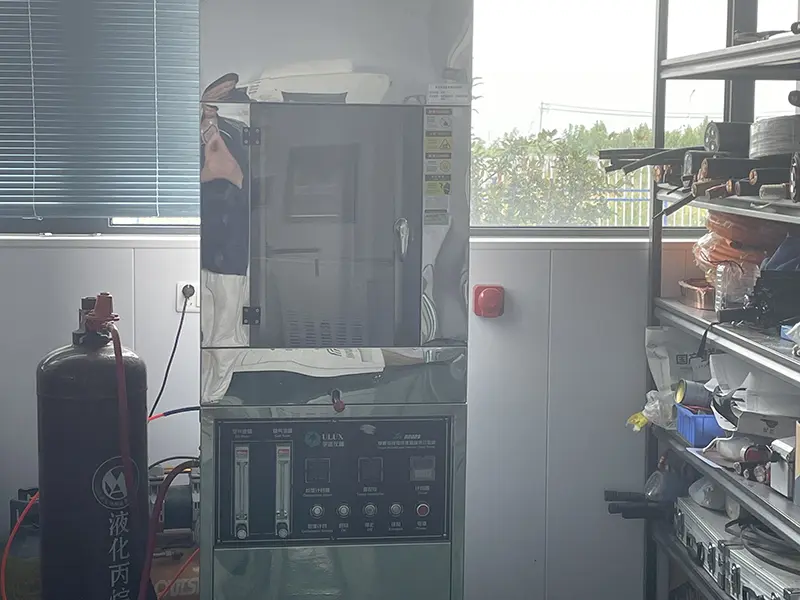

برای ساخت و ساز مقاوم در برابر آتش قابل اجرا، آزمایش قرار گرفتن در معرض آتش را می توان تحت شرایط آزمایش مشخص شده انجام داد. اطلاعات تولید ارائه شده به یک آزمایش آتش سوزی 750 درجه سانتیگراد با مدت زمان 90 دقیقه مطابق با GB/T 19216 اشاره دارد. روش آزمایش واقعی، ساخت نمونه و معیارهای پذیرش باید مطابق با استانداردهای قابل اجرا و مشخصات محصول تأیید شود.
بازرسی الکتریکی می تواند شامل تست ولتاژ مقاومت در برابر فرکانس توان، اندازه گیری مقاومت عایق و مقاومت DC هادی باشد. داده های ارائه شده یک تست ولتاژ مقاومتی فرکانس توان 3.5 کیلو ولت به مدت 5 دقیقه و مقاومت عایق ≥100 MΩ/km را برای مشخصات محصول قابل اجرا مشخص می کند.
بسته به مشخصات محصول، ارزیابی محیطی می تواند شامل خمش در دمای پایین، هوازدگی UV و تست خوردگی اسیدی-قلیایی باشد. دمای آزمایش، مدت زمان و معیارهای پذیرش باید مطابق با الزامات سفارش تأیید شود.
قبل از حمل و نقل، کابل های تمام شده را می توان از نظر ظاهر، علامت گذاری محصول، ساخت کابل و اطلاعات حلقه بررسی کرد. سوابق بازرسی کارخانه و سایر مدارک فنی مورد نیاز با توجه به سفارش و الزامات پروژه قابل ارائه می باشد.
لایه مقاوم در برابر آتش میکا یک مانع عایق در اطراف هادی تحت قرار گرفتن در معرض دمای بالا تشکیل می دهد. در ترکیب با عایق و غلاف PVC مقاوم در برابر شعله، ساخت و ساز برای حفظ یکپارچگی مدار برای مدت زمان آزمایش مشخص شده به جای محدود کردن انتشار شعله در نظر گرفته شده است.
کابل برق ولتاژ پایین مقاوم در برابر آتش PVC مسی دارای ضخامت لایه عایق یکنواخت و غیر غیرعادی است. تمام کابل های تمام شده تست ولتاژ مقاومت در برابر غوطه وری در آب را می گذرانند و خطرات ناشی از نشت الکتریکی و اتصال کوتاه در محیط های مرطوب زیرزمینی را از بین می برند. در مقایسه با کابل های غیر استاندارد ساخته شده از مواد بازیافتی، میزان خرابی 98٪ کاهش می یابد.
ساختار کابل از هادی های مسی، مواد مقاوم در برابر آتش میکا و عایق و غلاف PVC مقاوم در برابر شعله استفاده می کند. در حین نصب، کابل باید از کشش بیش از حد، لبه های تیز و آسیب به لایه مقاوم در برابر آتش محافظت شود. لوازم جانبی اتصال مقاوم در برابر آتش مناسب باید در جایی که طراحی نصب نیاز دارد انتخاب شود.
کابل Qiancheng محصولات کابل برق و کنترل را در مرکز تولید خود در Hengshui، Hebei تولید می کند. بازرسی کارخانه، مستندات فنی و اطلاعات محصول خاص پروژه طبق سفارش قابل ارائه است. برای پروژه‌های خارج از کشور، گواهی‌ها، گزارش‌های آزمایش و مستندات مورد نیاز باید قبل از تولید تأیید شود تا مدارک ارائه شده با مقصد و الزامات پروژه مطابقت داشته باشد.
کابل را می توان برای مدارهای ولتاژ پایین در نظر گرفت که در آن حفظ تداوم الکتریکی در طول یک شرایط آتش سوزی مشخص بخشی از نیاز پروژه است، از جمله روشنایی اضطراری، اعلام حریق و سایر سیستم های مرتبط با ایمنی.
بیمارستان‌ها، مدارس، ساختمان‌های تجاری و سایر تأسیسات عمومی ممکن است سازه‌های کابلی مقاوم در برابر آتش را برای مدارهای اضطراری و حفاظت آتش انتخابی مشخص کنند. مدت زمان آتش سوزی مورد نیاز و استاندارد آزمایش باید از مشخصات پروژه تایید شود.
این محصول را می توان در سینی های کابل، ترانشه ها و سایر سیستم های مسیریابی محافظت شده که شرایط ساخت و نصب کابل سازگار است، استفاده کرد. مسیر کابل باید محافظت مناسبی را در برابر آسیب مکانیکی و خمش بیش از حد ایجاد کند.
کارخانه های صنعتی، تاسیسات زیرساختی و سایر سیستم های توزیع ولتاژ پایین ممکن است به مدارهای مقاوم در برابر آتش برای تجهیزات حیاتی نیاز داشته باشند. اندازه هادی، پیکربندی هسته، روش نصب و الزامات عملکرد آتش باید قبل از مشخصات تأیید شود.
A: یک کابل مقاوم در برابر شعله در درجه اول انتشار شعله را محدود می کند، در حالی که یک ساختار مقاوم در برابر آتش دارای یک لایه مقاوم در برابر آتش است که برای حفظ یکپارچگی مدار برای یک دوره مشخص تحت شرایط تست آتش تعریف شده است. مدت زمان آتش سوزی و دمای آزمایش به مشخصات و استاندارد محصول بستگی دارد.
ج: هادی از مس ساخته شده است. اطلاعات تولید ارائه شده، میله مسی الکترولیتی با خلوص بالا را به عنوان ماده اولیه و به دنبال آن کشش و بازپخت مشخص می کند. مقاومت هادی DC در برابر الزامات فنی قابل اجرا بررسی می شود.
A: بسته به ساختار مشخص شده، آزمایش می تواند شامل مقاومت در برابر آتش، ولتاژ مقاومت در برابر فرکانس قدرت، مقاومت عایق، مقاومت هادی و خمش در دمای پایین باشد. هنگام ثبت سفارش می توان گزارش تست و مدارک بازرسی مورد نیاز را تایید کرد.
پاسخ: اسناد فنی انگلیسی زبان را می توان با توجه به پروژه و الزامات سفارش تهیه کرد. گواهینامه مورد نیاز، گزارش آزمایش و فهرست اسناد بازرسی باید از قبل تأیید شود زیرا الزامات اسناد بسته به مقصد، پروژه و استانداردهای قابل اجرا متفاوت است.
A: طول کابل و مشخصات را می توان با توجه به سفارش مورد بحث قرار داد. سطح مقطع هادی مورد نیاز، ساخت و ساز، مقدار، طول قرقره، علامت گذاری و سایر جزئیات فنی باید هنگام درخواست قیمت ارائه شود.
پاسخ: محیط های نصب معمولی شامل سینی کابل، ترانشه کابل و سایر سیستم های مسیریابی ولتاژ پایین محافظت شده است. می توان آن را برای برق اضطراری، حفاظت در برابر آتش و مدارهای ولتاژ پایین بحرانی در ساختمان های عمومی، زیرساخت ها و تاسیسات صنعتی با توجه به الزامات پروژه در نظر گرفت.
A: بازدید از کارخانه و بازرسی شخص ثالث با توجه به پروژه و ترتیب بازرسی قابل بحث است. در صورت نیاز به نمونه برداری یا آزمایش مستقل، روش نمونه گیری، محدوده بازرسی و استاندارد آزمون قابل اجرا باید قبل از حمل و نقل توافق شود.
A: سطح مقطع هادی مورد نیاز، پیکربندی هسته، طول کابل، ولتاژ نامی، روش نصب، نیاز مقاومت در برابر آتش و مقصد را ارائه دهید. اگر پروژه به استانداردها، گواهی‌ها یا گزارش‌های آزمایشی خاصی نیاز دارد، آن الزامات را با استعلام درج کنید تا بتوان محصول و مستندات را با هم بررسی کرد.
برای نقل قول پروژه، ارائه مشخصات کابل، مدت زمان مقاومت در برابر آتش مورد نیاز، روش نصب و مستندات مورد نیاز در مرحله پرس و جو به Qiancheng کمک می کند تا محدوده ساخت و بازرسی مناسب را تأیید کند.
