کابل لاستیکی برش زغال سنگ محافظ فلزی

مدل محصول: MCPT, MCPTJ.

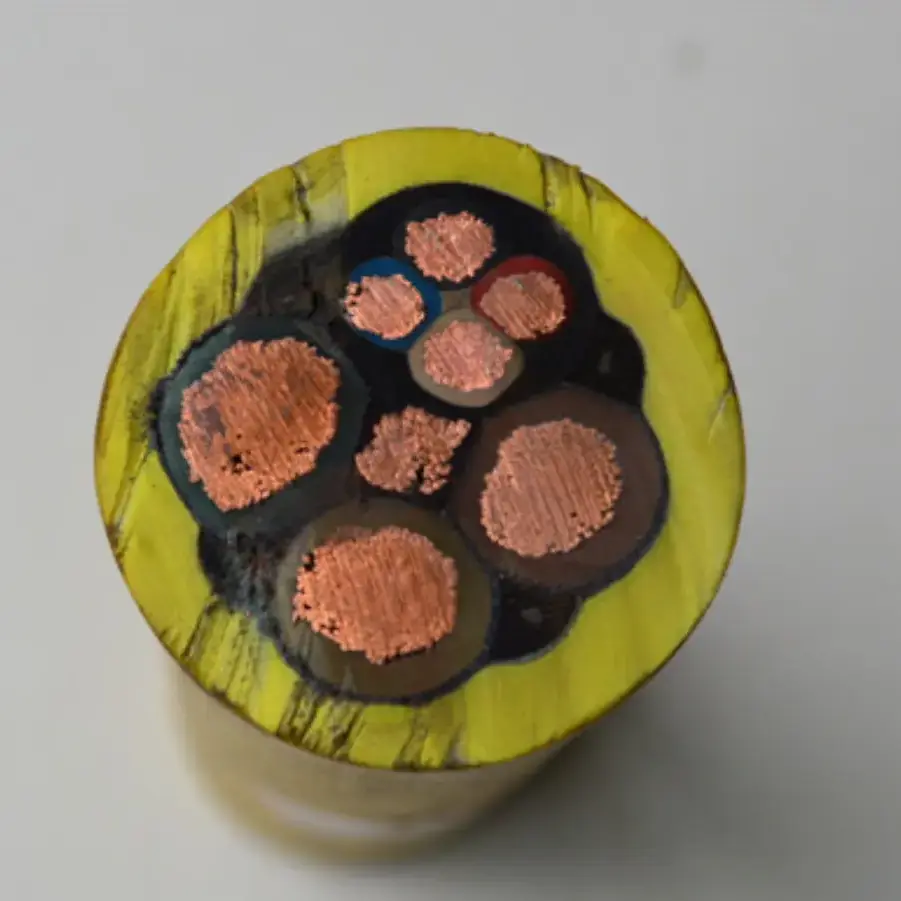

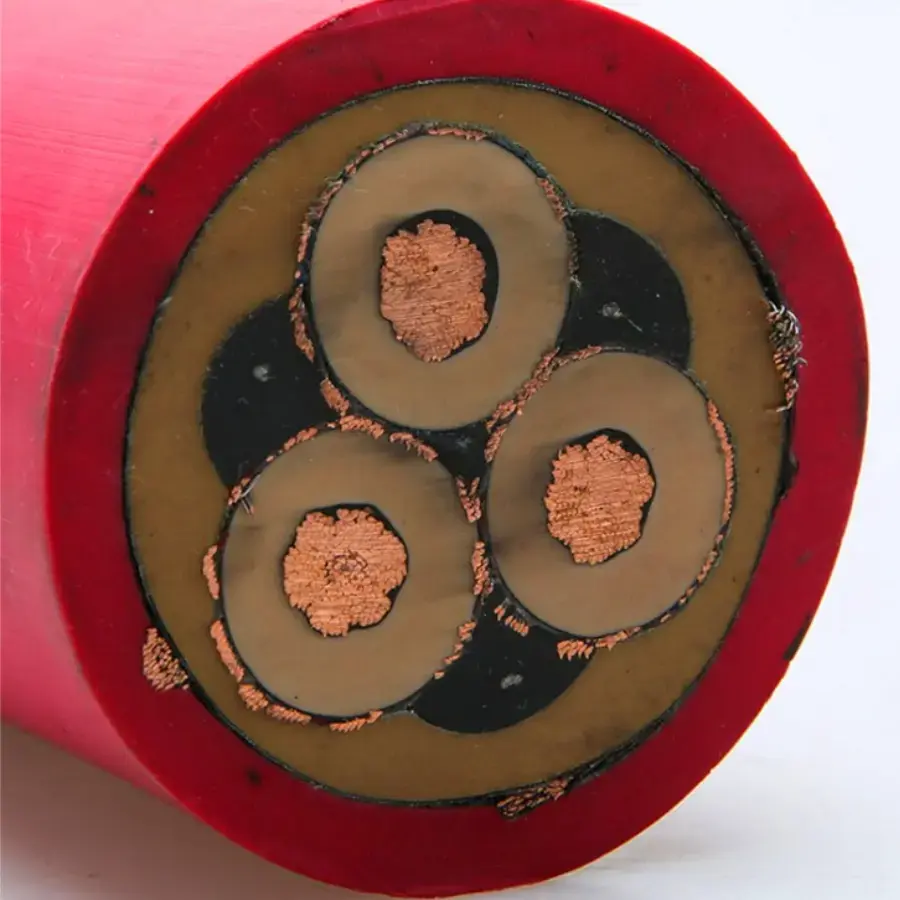

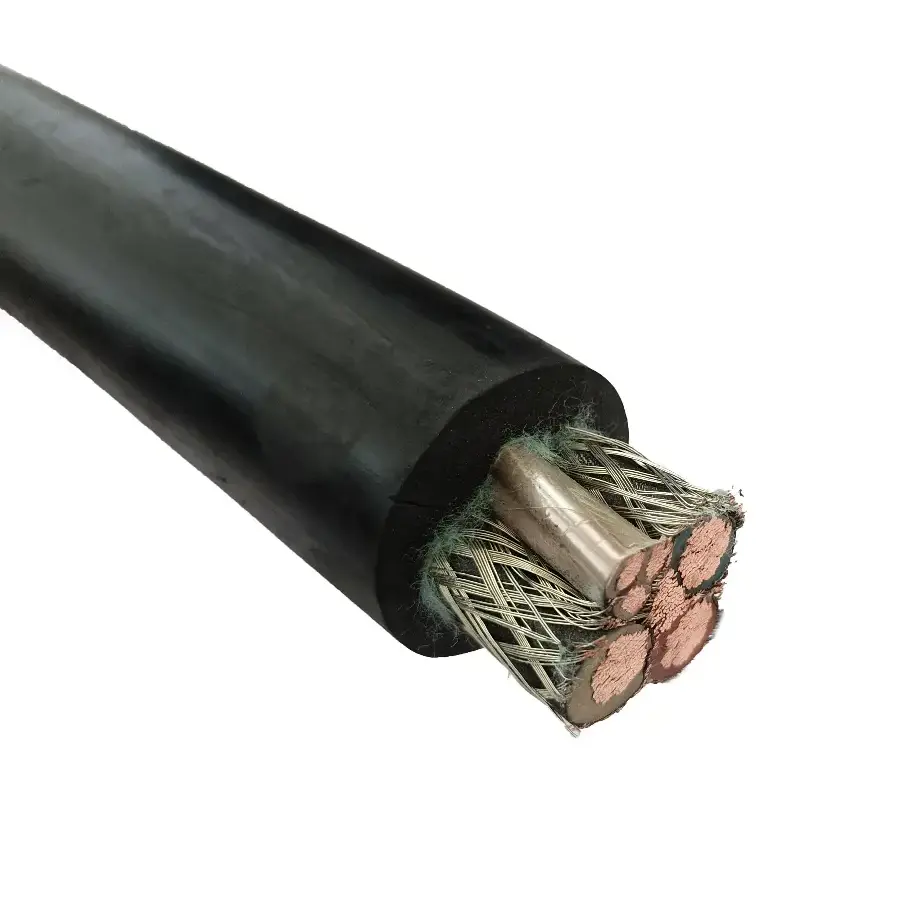

کابل لاستیکی برش دهنده زغال سنگ محافظ فلزی یک کابل معدنی با روکش لاستیکی انعطاف پذیر برای قیچی های زغال سنگ است. اطلاعات محصول ارائه شده به MT/T 818.4-2009 اشاره می کند و منبع تغذیه و انتقال سیگنال کنترلی در برنامه های معدنکاری زیرزمینی زغال سنگ را پوشش می دهد. ساختار آن ترکیبی از یک هادی مسی بدون اکسیژن چند رشته ای، عایق لاستیکی ویژه، محافظ بافته شده با سیم مسی و یک غلاف بیرونی لاستیکی با استحکام بالا برای شرایط کاری شامل حرکت مکرر، کشیدن و خم شدن است.

جدول مشخصات محصول، ابعاد و پارامترهای فنی

سناریوهای کاربردی

1. چهره های معدنی کاملاً مکانیزه در معادن زغال سنگ زیرزمینی بزرگ و متوسط

کابل لاستیکی برش دهنده زغال سنگ محافظ فلزی را می توان برای اتصالات برق و کنترل مرتبط با قیچی زغال سنگ و سایر تجهیزات متحرک معدن استفاده کرد. هادی انعطاف پذیر و ساختار روکش لاستیکی آن برای تاسیساتی در نظر گرفته شده است که کابل به طور مکرر در حین کار تجهیزات جابجا می شود.

2. معادن زغال سنگ پر گاز و فوران خطرناک

معادن زیرزمینی با الزامات خاص کنترل گاز یا انفجار نیاز به ساختارهای کابلی دارند که با مقررات ایمنی معدن قابل اجرا مطابقت داشته باشد. انتخاب کابل باید طبقه بندی معدن، ولتاژ تجهیزات، الزامات مقاوم در برابر شعله و گواهی ها یا مدارک آزمایشی مورد نیاز برای پذیرش پروژه را در نظر بگیرد.

3. اتصالات سیار بین پست های زیرزمینی و قیچی های زغال سنگ

اتصال بین پست‌های متحرک و برش‌کن‌های زغال‌سنگ می‌تواند شامل کابل‌های نسبتاً طولانی همراه با کشیدن، خم شدن و پیچش مکرر باشد. ساختار هادی انعطاف پذیر برای این نوع آرایش منبع تغذیه سیار در نظر گرفته شده است، در حالی که نصب باید در محدوده مکانیکی مشخص شده باقی بماند.

4. مناطق زیرزمینی مرطوب با اسپری آب و ضربه مکانیکی

پاشش آب، گرد و غبار و ریزش بند می تواند نیازهای مکانیکی و محیطی بیشتری را روی غلاف کابل ایجاد کند. غلاف لاستیکی با استحکام بالا در برابر سایش، روغن، ضربه و کشیدن مقاومت می کند و شرایط غلاف را برای تاسیسات زیرزمینی که در معرض این شرایط قرار می گیرند، مورد توجه قرار می دهد.

5. بازسازی معادن زغال سنگ و سیستم های استخراج خودکار

برای پروژه های معدنی شامل تجهیزات فرکانس متغیر، مدارهای نظارت یا سایر سیستم های کنترل الکتریکی، لایه محافظ فلزی می تواند به کاهش اثر تداخل الکترومغناطیسی بر مدارهای کنترل و سیگنال کمک کند. آرایش محافظ و پیکربندی هسته کنترل باید با تجهیزات متصل و روش اتصال به زمین مطابقت داشته باشد.

مشکلات صنعت عملی حل شد

1. تداخل الکترومغناطیسی در اطراف تجهیزات معدنی با توان بالا

تجهیزات الکتریکی پرقدرت می توانند تداخل الکترومغناطیسی ایجاد کنند که بر مدارهای نظارت و کنترل مجاور تأثیر می گذارد. سپر فلزی بافته شده با سیم مسی، یک لایه محافظ مشخص را فراهم می کند، با مشخصات ارائه شده نشان دهنده نرخ پوشش ≥90٪ است. هنگام ارزیابی عملکرد کلی محافظ باید شرایط اتصال به زمین و نصب کابل را نیز در نظر گرفت.

2. تنش مکانیکی ناشی از کشیدن و خم شدن مکرر

کابل های برش زغال سنگ در حین کارکرد تجهیزات در معرض حرکت قرار می گیرند که می تواند فشار مکانیکی مکرری را روی هادی، عایق و غلاف ایجاد کند. هادی مسی انعطاف پذیر چند رشته ای و ساختار لاستیکی برای سازگاری با این نوع حرکت در نظر گرفته شده است. عملکرد خمشی واقعی باید با استفاده از روش آزمایش قابل اجرا و الزامات نصب به جای ادعای عمر چرخه ثابت پشتیبانی نشده ارزیابی شود.

3. الزامات ضد شعله برای استخراج زیرزمینی

عملکرد ضد شعله بخش مهمی از انتخاب کابل در معادن زغال سنگ زیرزمینی است. اطلاعات فنی ارائه شده به MT 386 برای درجه ضد شعله اشاره می کند. برای یک پروژه معدنی خاص، گواهینامه ایمنی مورد نیاز و مستندات آزمایشی باید در برابر مدل و کاربرد کابل واقعی تأیید شود.

4. محافظت از غلاف در شرایط مرطوب و مکانیکی

پاشش آب، گرد و غبار، ضربه بند و کشیدن مکرر می تواند در سایش غلاف در حین عملیات زیرزمینی نقش داشته باشد. غلاف بیرونی مشخص شده به عنوان مقاوم در برابر سایش، مقاوم در برابر روغن، مقاوم در برابر ضربه و مقاوم در برابر کشش توصیف می‌شود که از ساختار کابل تحت شرایط کاری مربوطه محافظت می‌کند.

5. الزامات کنترل و نظارت

برخی از پیکربندی‌های کابل، هسته‌های قدرت را با هسته‌های کنترل ترکیب می‌کنند تا نیازهای الکتریکی و نظارتی تجهیزات معدن را برآورده کنند. در مواردی که نظارت یا عملکردهای حفاظتی مورد نیاز است، ترتیب هسته واقعی و روش اتصال باید با سازنده تجهیزات یا طراح سیستم الکتریکی تأیید شود.

6. تأیید پارامترهای فنی و اسناد معدن

پروژه های معدنی ممکن است نیاز به تأیید استانداردهای کابل، پارامترهای الکتریکی، عملکرد مقاوم در برابر شعله و مستندات مربوط به ایمنی داشته باشند. مشخصات محصول، گزارش‌های آزمایش و گواهی‌های قابل اجرا باید با مدل واقعی، رتبه‌بندی ولتاژ و پیکربندی کابل ارائه‌شده برای پروژه مطابقت داشته باشد.

مزایای جامع محصول

1. محصول قابل ردیابی و اطلاعات بازرسی

Qiancheng می تواند شناسایی محصول و مستندات تولید یا بازرسی مربوطه را با توجه به نیازهای پروژه ارائه دهد. برای پروژه های معدنی که مشمول بازرسی یا پذیرش رسمی هستند، اسناد باید با مدل واقعی کابل، مشخصات و دسته تولید بررسی شوند.

2. ساخت و ساز کابل کنترل شده

هادی، عایق لاستیکی، محافظ فلزی و غلاف بیرونی هر کدام به ویژگی های الکتریکی و مکانیکی کابل کمک می کنند. حفظ کنترل بر روی این مراحل تولید به حفظ سازگاری کابل تمام شده با ساختار مشخص شده کمک می کند. اقلام بازرسی الکتریکی و مکانیکی را می توان با توجه به الزامات محصول قابل اجرا مرتب کرد.

3. ساخت و ساز سازگار با تجهیزات معدن سیار

ترکیبی از یک هادی مسی چند رشته ای، عایق لاستیکی، سپر فلزی بافته شده و غلاف لاستیکی با استحکام بالا، چندین نیاز مرتبط با تجهیزات متحرک استخراج زغال سنگ را برطرف می کند. اینها شامل حرکت مکرر، تماس مکانیکی، محافظ الکتریکی و قرار گرفتن در معرض محیط در زیر زمین است.

4. ولتاژ چندگانه و مشخصات هادی

محدوده محصول ارائه شده شامل مقطع هادی از 25mm² تا 150mm² و ولتاژهای نامی 0.66/1.14kV و 1.9/3.3kV است. پیکربندی هسته قدرت و هسته کنترل را می توان با توجه به اتصال تجهیزات و مدل کابل انتخاب کرد. نقل قول و جزئیات تولید را می توان از ولتاژ مورد نیاز، اندازه هادی، ساختار هسته، طول و شرایط نصب تایید کرد.

5. مستندات فنی برای پروژه های معدن

بسته به الزامات پروژه، اسناد فنی ممکن است شامل مشخصات محصول، سوابق بازرسی، گزارش های آزمایش و گواهی های ایمنی معدن قابل اجرا باشد. برای سفارشات صادراتی یا پذیرش رسمی معدن، لیست مدارک مورد نیاز باید قبل از تولید تایید شود تا مدارک ارائه شده مطابق با مشخصات نهایی کابل باشد.

پرسش و پاسخ

1. کابل لاستیکی برش زغال سنگ محافظ فلزی شما با چه استانداردی مطابقت دارد؟

اطلاعات محصول ارائه شده به MT/T 818.4-2009 برای مدل های MCPT و MCPTJ اشاره می کند. استاندارد قابل اجرا، گواهینامه و مستندات آزمایشی باید مطابق با ولتاژ و پیکربندی کابل مورد نیاز تأیید شود.

2. چه اندازه هادی و رتبه بندی ولتاژ موجود است؟

مشخصات ارائه شده، سطوح مقطع هادی از 25 میلی متر مربع تا 150 میلی متر مربع و ولتاژهای نامی 0.66/1.14kV و 1.9/3.3kV را پوشش می دهد. ترکیبات هسته قدرت و کنترل هسته را می توان با توجه به تجهیزات و مدار مورد نیاز انتخاب کرد.

3. این کابل ماینینگ معمولاً در کجا استفاده می شود؟

این برای تجهیزات معدن زغال سنگ زیرزمینی و اتصالات برق یا کنترل مربوطه، به ویژه تاسیساتی که شامل کشیدن مکرر، خم شدن، پیچش، رطوبت، گرد و غبار و ضربه های مکانیکی است، در نظر گرفته شده است.

4. وظیفه لایه محافظ فلزی چیست؟

سپر بافته شده با سیم مسی، محافظ الکترومغناطیسی در اطراف هسته کابل ایجاد می کند. مشخصات فنی ارائه شده نشان دهنده پوشش محافظ ≥90٪ است. اتصال به زمین و نصب مناسب نیز با اثربخشی سیستم محافظ مرتبط است.

5. چگونه باید کابل را برای خمش مکرر ارزیابی کرد؟

هادی مسی چند رشته ای و ساختار لاستیکی برای کاربردهای موبایل انعطاف پذیر در نظر گرفته شده است. شعاع خمش، فرکانس حرکت، روش کشیدن و شرایط نصب باید با مشخصات محصول و الزامات آزمایشی قابل بررسی بررسی شود.

6. آیا می توان برای پروژه های معدنی مدارک فنی ارائه کرد؟

مشخصات فنی، سوابق بازرسی و گواهینامه یا مدارک آزمایشی قابل اجرا با توجه به الزامات پروژه قابل بحث است. برای سفارشات صادراتی یا پذیرش رسمی معدن، مدارک مورد نیاز باید قبل از ثبت سفارش تایید شود.
