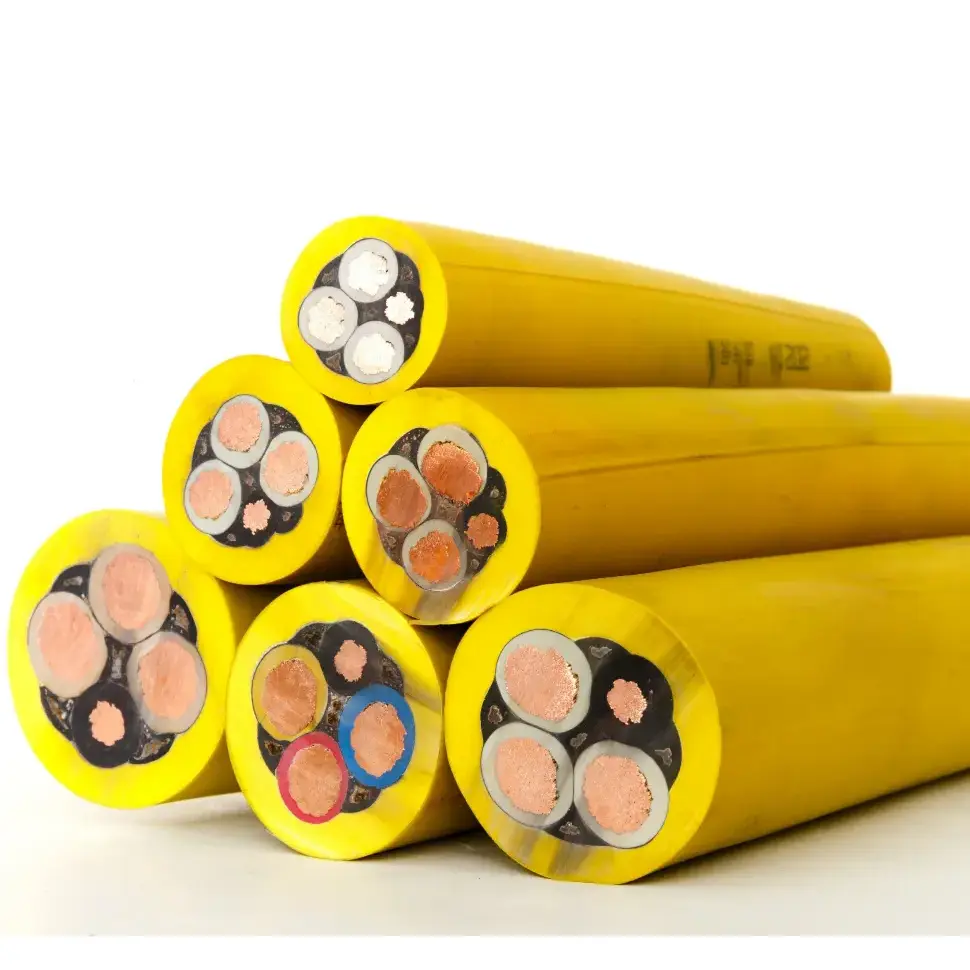

کابل لاستیکی محافظ انعطاف پذیر معدن

مدل ها: MYP، MYPT.

Mining Flexible Shielded Rubber Cable یک کابل با روکش لاستیکی انعطاف پذیر برای تجهیزات الکتریکی متحرک است که در استخراج زیرزمینی استفاده می شود. مشخصات محصول ارائه شده به MT/T 818.7-2009 اشاره می کند و ترکیبی از هادی مسی چند رشته ای، عایق لاستیکی ویژه، محافظ بافته شده با سیم مسی و غلاف لاستیکی با استحکام بالا است. این ساختار برای کاربردهایی شامل خمش مکرر، کشیدن، پیچش و قرار گرفتن در معرض گرد و غبار، رطوبت و تماس مکانیکی در نظر گرفته شده است.

جدول مشخصات محصول و پارامترهای فنی

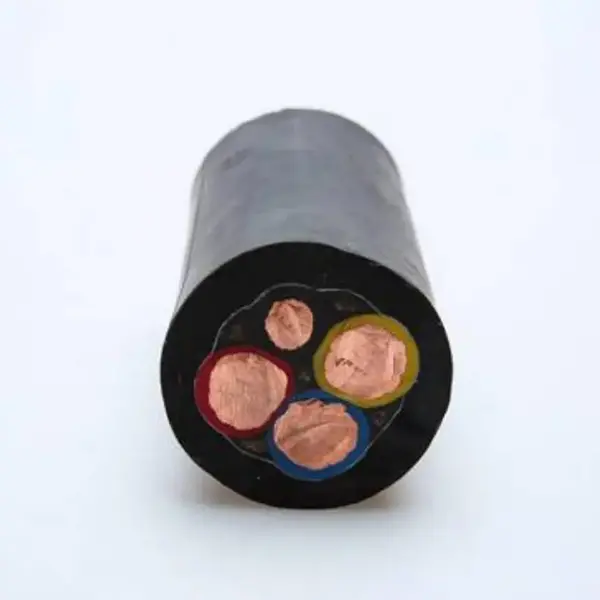

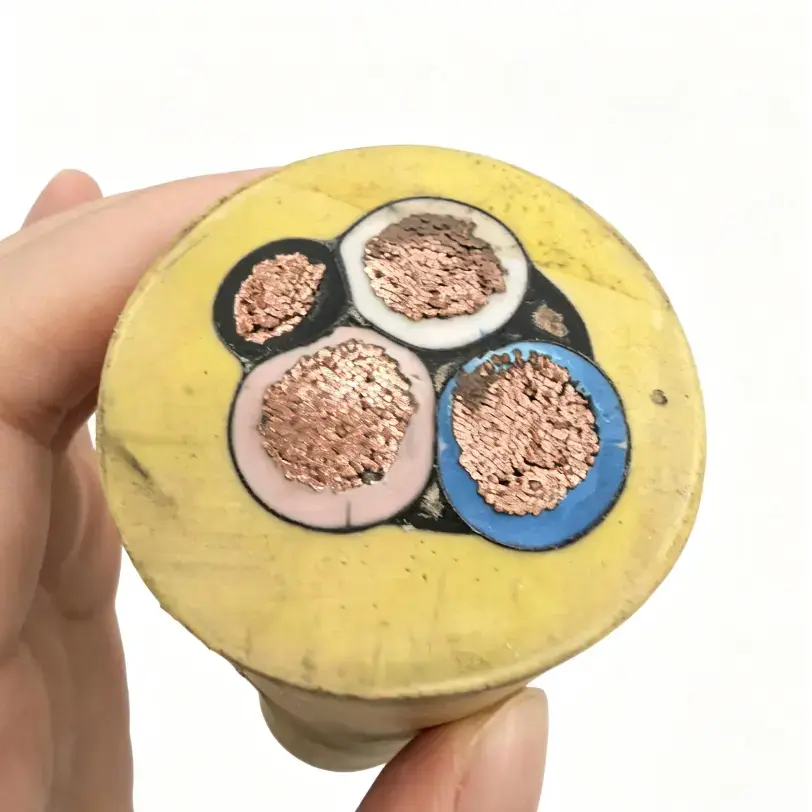

ویژگی های کلیدی ساخت و ساز

1. هادی مسی انعطاف پذیر

این کابل از یک هادی مسی چند رشته ای و بدون اکسیژن با خلوص بالا استفاده می کند. در مقایسه با ساختار هادی سفت و سخت، آرایش رشته‌ای برای تاسیسات متحرک که در آن کابل به طور مکرر در طول عملیات تجهیزات خم شده، جابجا شده یا پیچ خورده است، مناسب‌تر است.

2. عایق لاستیکی و غلاف محافظ

لاستیک ویژه برای لایه عایق مشخص شده است، در حالی که غلاف بیرونی به عنوان مقاوم در برابر سایش، مقاوم در برابر روغن، مقاوم در برابر کشش و مقاوم در برابر ضربه توصیف می شود. این مشخصات مواد مربوط به مسیرهای زیرزمینی است که در آن کابل ممکن است با تجهیزات، گرد و غبار زغال سنگ، رطوبت یا روغن هیدرولیک تماس پیدا کند.

3. سپر بافته شده با سیم مسی

مشخصات ارائه شده یک سپر بافته شده با سیم مسی را با پوشش محافظ حداقل 85٪ فهرست می کند. یک محافظ فلزی می تواند اتصال الکترومغناطیسی بین کابل و تجهیزات الکتریکی مجاور را کاهش دهد، اگرچه اثر محافظ واقعی به نصب کابل، خاتمه سپر و اتصال به زمین نیز بستگی دارد.

4. هسته های قدرت و کنترل ترکیبی

این ساختار می تواند هسته های قدرت و کنترل را در یک مجموعه کابل ترکیب کند. این ترتیب زمانی مفید است که تجهیزات ماینینگ سیار هم به برق و هم به اتصالات کنترلی مربوطه نیاز دارند، مشروط به پیکربندی مدار تجهیزات.

شرایط کاربرد

کابل لاستیکی محافظ انعطاف پذیر استخراج برای تجهیزات زیرزمینی سیار در نظر گرفته شده است که در آن بارگذاری الکتریکی با حرکت مکانیکی مکرر ترکیب می شود. مدل دقیق باید با توجه به ولتاژ نامی، سطح مقطع هادی، آرایش هسته، طول کابل، الگوی حرکت و شرایط محیطی انتخاب شود.

1. تجهیزات معدن کاملاً مکانیزه

ساختار انعطاف‌پذیر را می‌توان برای تجهیزات متحرکی که در امتداد سطوح معدنی مکانیزه کار می‌کنند، که در آن جابجایی کابل و خمش مکرر بخشی از عملکرد عادی است، استفاده کرد. اندازه هادی و پیکربندی هسته باید با نیازهای الکتریکی تجهیزات مطابقت داشته باشد.

2. تجهیزات راه های زیرزمینی

تجهیزات سیار که در جاده های زیرزمینی کار می کنند ممکن است به کابلی با مقاومت در برابر کشیدن، ضربه و سایش نیاز داشته باشند. نوع تجهیزات، مسیر نصب و فاصله در دسترس باید هنگام تعیین ساخت کابل مناسب در نظر گرفته شود.

3. مناطق دارای تداخل الکترومغناطیسی

در جایی که موتورهای پرقدرت، مبدل های فرکانس یا سایر تجهیزات الکتریکی در نزدیکی مدارهای کنترل یا نظارت نصب می شوند، لایه محافظ فلزی می تواند به محدود کردن کوپلینگ الکترومغناطیسی کمک کند. اتصال صحیح محافظ و اتصال زمین بخش مهمی از نصب کلی باقی می ماند.

4. شرایط زیرزمینی مرطوب و غبارآلود

عایق لاستیکی و غلاف بیرونی ساختاری را برای محیط های زیرزمینی ایجاد می کند. مناسب بودن واقعی محیط زیست باید در برابر قرار گرفتن در معرض آب، دما، تماس با روغن، بارگذاری مکانیکی و الزامات خاص معدن بررسی شود.

نکات فنی برای انتخاب کابل

1. ولتاژ نامی و هادی مقطع

مشخصات ارائه شده ولتاژ نامی 0.66/1.14 کیلو ولت و سطح مقطع هادی را از 10 میلی متر مربع تا 150 میلی متر مربع فهرست می کند. انتخاب باید بار تجهیزات، افت ولتاژ مجاز، طول کابل و شرایط نصب مورد انتظار را به جای اندازه هادی به تنهایی در نظر بگیرد.

2. حرکت مکانیکی

برای تجهیزات ماینینگ سیار، کابل ممکن است خم شدن، پیچش و کشیدن مکرر را تجربه کند. بنابراین هنگام ارزیابی کابل برای چیدمان تجهیزات خاص، رشته هادی، عایق، غلاف و شعاع نصب باید با هم در نظر گرفته شوند.

3. الزامات محافظ

محصول ارائه شده از یک سپر بافته شده با سیم مسی با پوشش اعلام شده ≥85٪ استفاده می کند. اگر کابل نزدیک به درایوهای فرکانس متغیر یا موتورهای پرقدرت نصب شده باشد، آرایش محافظ مورد نیاز باید در برابر الزامات سازنده تجهیزات و طراحی الکتریکی معدن بررسی شود.

4. الزامات ضد شعله

اطلاعات فنی ارائه شده مطابق با الزامات ضد شعله معدن MT 386 و خاموش شدن خود پس از حذف شعله است. در مواردی که یک پروژه به گواهینامه ایمنی ویژه معدن یا مستندات آزمایشی اضافی نیاز دارد، این الزامات باید برای مدل دقیق کابل قبل از تهیه تأیید شود.

کنترل کیفیت و مستندات فنی

برای تهیه کابل معدن، تأیید فنی باید مدل، ولتاژ نامی، مقطع هادی، آرایش هسته، ساختار محافظ، مقاومت الکتریکی و الزامات آزمایش قابل اجرا را پوشش دهد. این جزئیات نسبت به توضیحات کلی عملکرد، مبنای روشن تری برای انتخاب و پذیرش محصول فراهم می کند.

Qiancheng می تواند مشخصات محصول و مستندات فنی پشتیبانی را با توجه به مدل کابل انتخابی و الزامات پروژه ارائه دهد. در مواردی که گواهینامه، گزارش آزمایش یا سایر سوابق بازرسی مورد نیاز است، مدارک قابل اجرا باید در مرحله نقل قول و بازبینی سفارش تأیید شوند.

قبل از سفارش چه چیزی باید تایید شود؟

1. تجهیزات و کاربرد

نوع تجهیزات، محیط عملیاتی و اینکه آیا کابل برای عملیات ثابت یا متحرک استفاده خواهد شد را ارائه دهید. این به تعیین اینکه آیا ساختار انعطاف پذیر و آرایش محافظ با نصب واقعی مطابقت دارد یا خیر کمک می کند.

2. الزامات برق

ولتاژ نامی، مقطع هادی، تعداد هسته های برق، الزامات هسته کنترل و طول کابل را تأیید کنید. برای کارکرد طولانی تر کابل، افت ولتاژ و مقاومت هادی نیز باید در نظر گرفته شود.

3. شرایط مکانیکی

اطلاعات در مورد فرکانس کشیدن، جهت خمش، حداقل شعاع نصب، تماس با ماشین آلات و ضربه احتمالی می تواند به تعیین ساختار مناسب کابل کمک کند.

4. مدارک مورد نیاز

قبل از تولید یا حمل، استانداردهای استخراج معدن، الزامات گواهینامه، سوابق بازرسی و سایر اسناد فنی مورد نیاز معدن، سازنده تجهیزات یا مشخصات پروژه را تأیید کنید.

سوالات متداول

Q1: چه مشخصاتی در دسترس است؟

A: مشخصات ارائه شده مدل های MYP و MYPT را با ولتاژ نامی 0.66/1.14 کیلو ولت و سطح مقطع هادی از 10 میلی متر مربع تا 150 میلی متر مربع فهرست می کند. چیدمان هسته مورد نیاز باید با توجه به تجهیزات و طراحی مدار تایید شود.

Q2: عملکرد لایه محافظ چیست؟

A: کابل از یک سپر بافته شده با سیم مسی با پوشش محافظ اعلام شده ≥85٪ استفاده می کند. سپر می تواند به کاهش جفت الکترومغناطیسی از تجهیزات الکتریکی نزدیک کمک کند. اثربخشی واقعی آن به نصب کامل، از جمله خاتمه سپر و زمین بستگی دارد.

Q3: آیا می توان از کابل برای تجهیزات زیرزمینی سیار استفاده کرد؟

A: هادی انعطاف پذیر و ساختار لاستیکی برای کاربردهای تلفن همراه شامل خمش، پیچش و کشیدن مکرر در نظر گرفته شده است. انتخاب نهایی باید حرکت تجهیزات، مسیر کابل، ولتاژ، اندازه هادی و شرایط محیطی را در نظر بگیرد.

Q4: چه استانداردهایی برای این کابل ذکر شده است؟

A: اطلاعات محصول به MT/T 818.7-2009 برای مشخصات کابل معدن و MT 386 برای الزامات بازدارنده شعله معدن اشاره می کند. استانداردهای قابل اجرا و مدارک گواهی باید در برابر مدل دقیق و الزامات پروژه تأیید شوند.

Q5: چه اطلاعاتی برای یک نقل قول مورد نیاز است؟

A: اطلاعات اصلی شامل مدل کابل، ولتاژ نامی، مقطع هادی، پیکربندی هسته، طول مورد نیاز، مقدار، تجهیزات کاربردی و شرایط نصب است. هر گونه گواهینامه یا اسناد بازرسی خاص پروژه نیز باید ارائه شود.

Q6: آیا می توان مدارک فنی را با کابل ارائه کرد؟

A: مشخصات فنی و اسناد پشتیبانی قابل اجرا با توجه به مدل انتخاب شده و الزامات پروژه قابل ارائه است. برای پروژه های معدنی، گواهینامه ها و سوابق آزمایشی مورد نیاز باید قبل از نهایی شدن سفارش تایید شوند.
