کابل لاستیکی شیلد زغال سنگ

مدل ها: MC-0.38/0.66، MCP-0.38/0.66، MCP-0.66/1.14، MCP-1.9/3.3، و غیره.

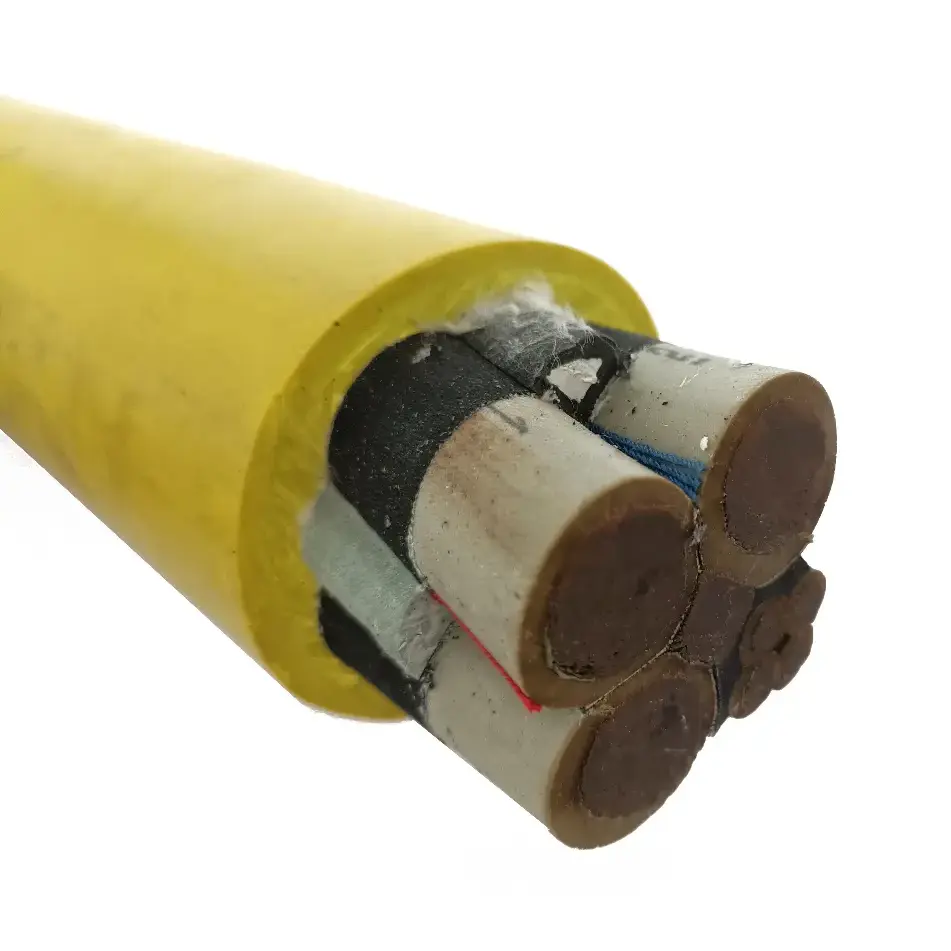

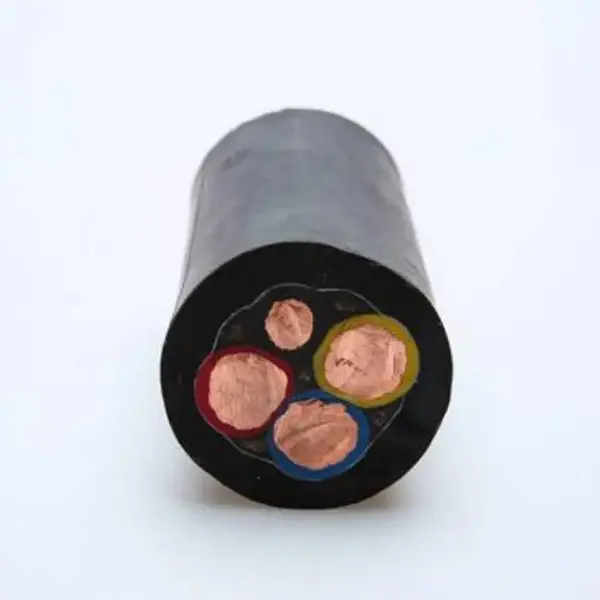

کابل لاستیکی شیلد زغال سنگ محافظ برای تامین برق و اتصالات کنترلی در تجهیزات زیرزمینی معدن زغال سنگ مانند قیچی های زغال سنگ استفاده می شود. ساختار آن ترکیبی از یک هادی مسی بدون اکسیژن چند رشته ای، عایق لاستیکی ویژه، محافظ فلزی و یک غلاف لاستیکی با استحکام بالا است. مشخصات ارائه شده چندین سطح ولتاژ و مقطع هادی را برای کاربردهایی که کابل در معرض حرکت مکرر، خمش، کشیدن و تماس مکانیکی قرار می‌گیرد، پوشش می‌دهد.

جدول مشخصات محصول و پارامترهای فنی

شرایط کاربرد معمولی

این نوع کابل برای تجهیزات استخراج سیار زیرزمینی در نظر گرفته شده است که در آن کابل برق ممکن است در معرض حرکت مداوم و استرس مکانیکی باشد. مشخصات واقعی باید با توجه به ولتاژ تجهیزات، تقاضای جریان، سطح مقطع هادی، پیکربندی هسته و شرایط نصب انتخاب شود.

1. چهره های معدن زغال سنگ کاملاً مکانیزه

قیچی های زغال سنگ و سایر تجهیزات متحرک به ساختارهای کابلی نیاز دارند که بتوانند حرکت های مکرر را در امتداد صفحه کار انجام دهند. هادی انعطاف پذیر و غلاف لاستیکی برای شرایط مسیریابی کابل شامل خم شدن، کشیدن و تماس با تجهیزات اطراف مناسب است.

2. تجهیزات الکتریکی زیرزمینی سیار

زمانی که ولتاژ نامی، آرایش هسته و الزامات مکانیکی آن با نصب مطابقت داشته باشد، کابل را می توان برای اتصالات برق و کنترل در سایر تجهیزات استخراج سیار نیز در نظر گرفت. نوع تجهیزات و پیکربندی اتصال باید قبل از مشخصات تأیید شود.

3. مناطق دارای تداخل الکترومغناطیسی

لایه محافظ فلزی یک مانع رسانا در اطراف هسته کابل ایجاد می کند و می تواند به کاهش اثر تداخل الکترومغناطیسی بر مدارهای کنترل و سیگنال کمک کند. الزامات محافظ باید همراه با طراحی تجهیزات و ترتیب زمین ارزیابی شود.

4. مناطق مرطوب، غبارآلود و مکانیکی معدن

عایق لاستیکی و غلاف بیرونی برای محیط های زیرزمینی در نظر گرفته شده است که رطوبت، گرد و غبار، کشش و تماس مکانیکی ممکن است رخ دهد. انتخاب کابل همچنان باید میزان قرار گرفتن در معرض آب واقعی، مسیر نصب، دما و بارگذاری مکانیکی در محل را در نظر بگیرد.

ملاحظات فنی کلیدی

برای انتخاب کابل معدن زغال سنگ، رتبه بندی الکتریکی به تنهایی کافی نیست. ساخت کابل، حرکت نصب، الزامات محافظ و شرایط محیطی باید قبل از سفارش در برابر تجهیزات و چیدمان معدن بررسی شود.

1. رتبه بندی الکتریکی و اندازه هادی

محدوده ولتاژ موجود شامل 0.38/0.66 کیلو ولت، 0.66/1.14 کیلو ولت و 1.9/3.3 کیلو ولت است، با سطح مقطع هادی از 16 میلی متر مربع تا 120 میلی متر مربع در مشخصات ارائه شده. اندازه مناسب به بار تجهیزات، افت ولتاژ مجاز، طول کابل و شرایط نصب بستگی دارد.

2. ساخت و ساز انعطاف پذیر برای تجهیزات موبایل

حرکت مکرر نیازهای مکانیکی متفاوتی را برای کابل ماینینگ متحرک نسبت به کابل نصب ثابت ایجاد می کند. هادی مسی چند رشته ای و ساختار لاستیکی برای کاربردهایی که شامل خمش و پیچش مکرر هستند در نظر گرفته شده است.

3. محافظ برای مدارهای کنترل و سیگنال

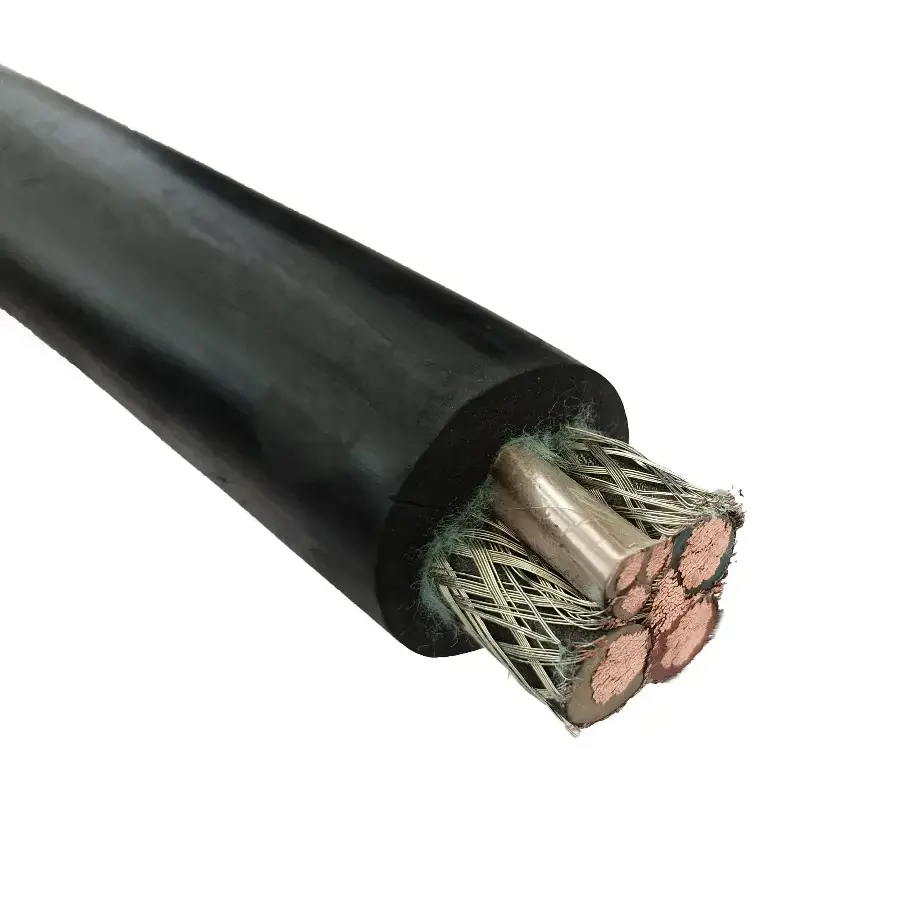

این کابل دارای یک محافظ فلزی کامپوزیت با استفاده از بافته و فیبر سیم مسی است. برای تأسیساتی که سیگنال‌های کنترلی را در نزدیکی تجهیزات الکتریکی پرقدرت حمل می‌کنند، آرایش محافظ باید با نیازهای زمین و سیستم کنترل تجهیزات مطابقت داشته باشد.

4. محافظ غلاف

غلاف لاستیکی بیرونی به عنوان مقاوم در برابر سایش، مقاوم در برابر روغن، مقاوم در برابر کشش و مقاوم در برابر ضربه مشخص شده است. این ویژگی ها در مواردی که کابل نزدیک به ماشین آلات متحرک هدایت می شود یا در معرض تماس مکانیکی مکرر قرار می گیرد، مرتبط هستند.

5. عملکرد بازدارنده شعله

مشخصات ارائه شده مطابق با الزامات ضد شعله معدن MT 386، از جمله خود خاموش شدن پس از برداشتن شعله را بیان می کند. زمانی که معدنی به گواهینامه یا سوابق آزمایشی خاصی نیاز دارد، اسناد پروژه و مشخصات کابل قابل اجرا باید بررسی شوند.

کیفیت و مستندات

برای تهیه کابل معدن، تأیید فنی باید مدل محصول، ولتاژ نامی، مقطع هادی، پیکربندی هسته، الزامات تست الکتریکی و استانداردهای استخراج قابل اجرا را پوشش دهد. این جزئیات به جای انتخاب صرفاً با ولتاژ اسمی، مبنای عملی برای تطبیق کابل با تجهیزات و شرایط نصب فراهم می کند.

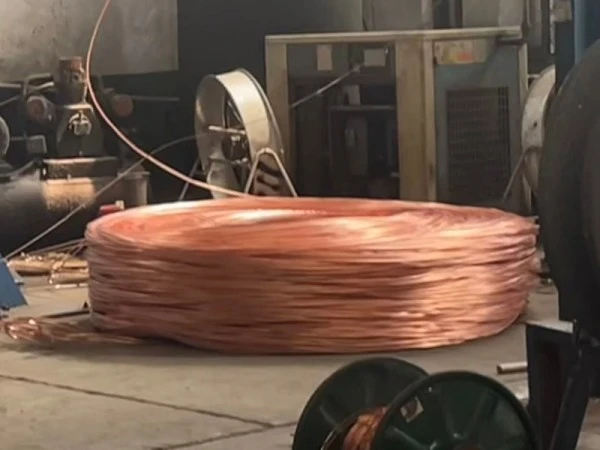

فرآیند تولید و بازرسی کابل Qiancheng را می توان با توجه به مشخصات محصول قابل اجرا و الزامات پروژه مستند کرد. سوابق آزمون، پارامترهای فنی و سایر اسناد پشتیبان را می توان به عنوان بخشی از فرآیند تدارکات و پذیرش در صورت لزوم بررسی کرد.

چرا ساخت و ساز در کاربردهای معدن زغال سنگ اهمیت دارد؟

1. ساخت هادی انعطاف پذیر

هادی مسی بدون اکسیژن چند رشته ای برای خمش و پیچش مکرر در طول عملیات تجهیزات متحرک در نظر گرفته شده است. اندازه هادی را می توان با توجه به بار الکتریکی مورد نیاز و مشخصات کابل انتخاب کرد.

2. ترکیب قدرت و پیکربندی کنترل

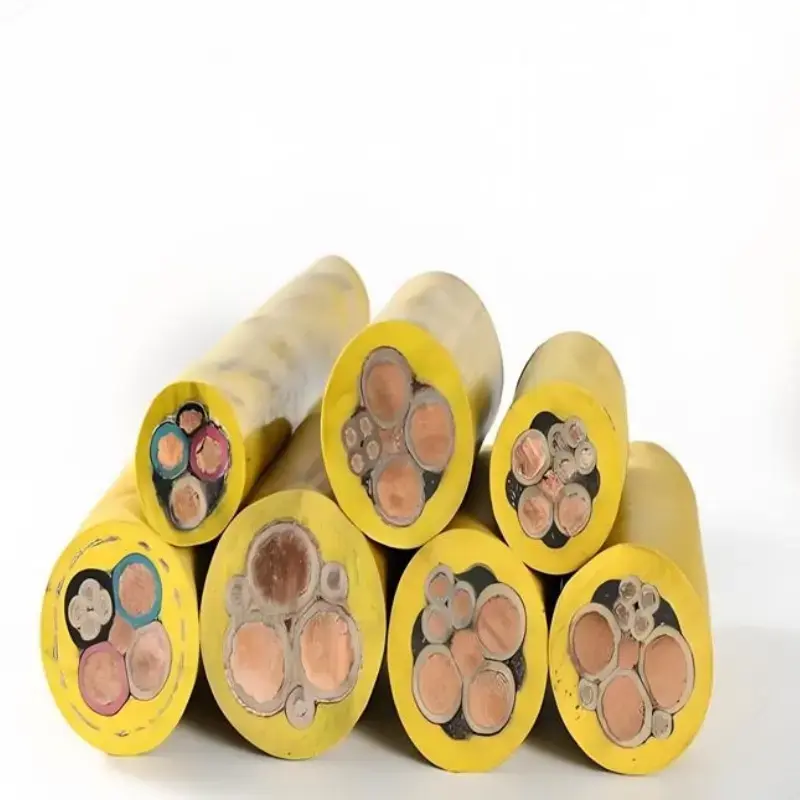

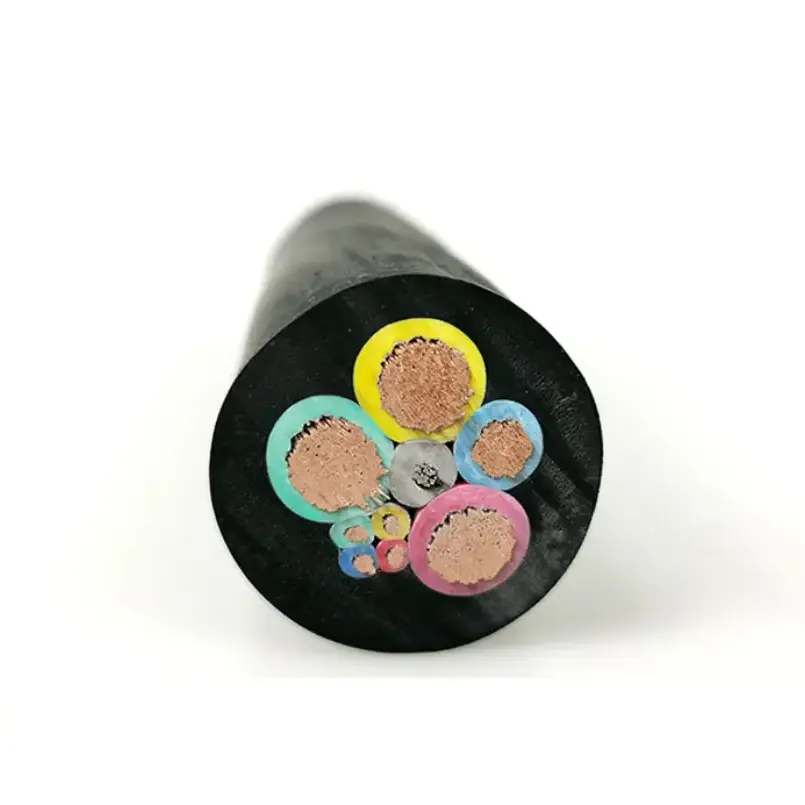

مشخصات ارائه شده شامل ساختارهای کامپوزیت هسته قدرت و هسته کنترل است. این پیکربندی می‌تواند مسیریابی کابل را در جایی که هر دو اتصال برق و کنترل مورد نیاز است، با توجه به الزامات اتصال تجهیزات، ساده کند.

3. محافظ فلزی

ساختار محافظ مربوط به تاسیساتی است که در آن کابل‌های برق و مدارهای کنترل در یک محیط تجهیزات متحرک کار می‌کنند. اثربخشی آن به طراحی کامل سیستم، از جمله خاتمه سپر و زمین بستگی دارد.

4. عایق لاستیکی و غلاف

مواد لاستیکی هم برای عایق و هم برای لایه محافظ بیرونی استفاده می شود. ساختار مشخص شده مقاومت در برابر اکستروژن، پارگی، سایش، روغن و ضربه را برای شرایط مکانیکی سخت مرتبط با تجهیزات زیرزمینی متحرک فراهم می کند.

سوالات متداول

Q1: چه اندازه ولتاژ و هادی موجود است؟

A: مشخصات ارائه شده ولتاژهای نامی 0.38/0.66 kV، 0.66/1.14 kV و 1.9/3.3 kV را با سطح مقطع هادی از 16 mm² تا 120 mm² پوشش می دهد. ترتیبات و مدل های هسته خاص باید با توجه به تجهیزات و کاربرد تأیید شوند.

Q2: ساختار محافظ مورد استفاده در این کابل چیست؟

A: کابل از یک محافظ فلزی کامپوزیت متشکل از بافته سیم مسی و فیبر استفاده می کند. در نظر گرفته شده است که تداخل الکترومغناطیسی مؤثر بر مدارهای داخل کابل را کاهش دهد، در حالی که عملکرد کلی محافظ نیز به نصب صحیح و اتصال به زمین بستگی دارد.

Q3: این نوع کابل استخراج معمولاً در کجا استفاده می شود؟

A: کابل لاستیکی برشدار زغال سنگ محافظ عمدتاً با تجهیزات متحرک استخراج زیرزمینی و چهره های کاری معدن زغال سنگ مرتبط است. هنگامی که ولتاژ، اندازه هادی، پیکربندی هسته و الزامات مکانیکی سازگار باشد، می توان آن را برای برش زن زغال سنگ و سایر تجهیزات متحرک در نظر گرفت.

Q4: چه چیزی باید قبل از سفارش تایید شود؟

A: ولتاژ نامی تجهیزات، سطح مقطع هادی، تعداد و نوع هسته ها، طول کابل، الزامات محافظ، روش نصب و شرایط محیطی را تأیید کنید. برای پروژه های معدنی، استانداردهای مورد نیاز، گواهینامه ها و مدارک آزمایشی نیز باید قبل از تولید یا ارسال تایید شود.

Q5: آیا کابل عملکرد ضد شعله دارد؟

پاسخ: مشخصات فنی ارائه شده بیان می کند که کابل با الزامات ضد شعله معدن MT 386 مطابقت دارد و پس از برداشتن شعله خود خاموش می شود. هر گونه گواهینامه یا نیاز آزمایشی خاص پروژه باید با مدل دقیق کابل و مشخصات قابل اجرا تأیید شود.

Q6: آیا Qiancheng می تواند اسناد فنی را برای تهیه پروژه ارائه دهد؟

A: پارامترهای فنی و اسناد پشتیبانی را می توان با توجه به مدل انتخابی و الزامات پروژه ارائه کرد. برای بررسی قیمت یا مشخصات، ارائه ولتاژ مورد نیاز، اندازه هادی، پیکربندی هسته، کمیت و شرایط کاربرد مفید است.
