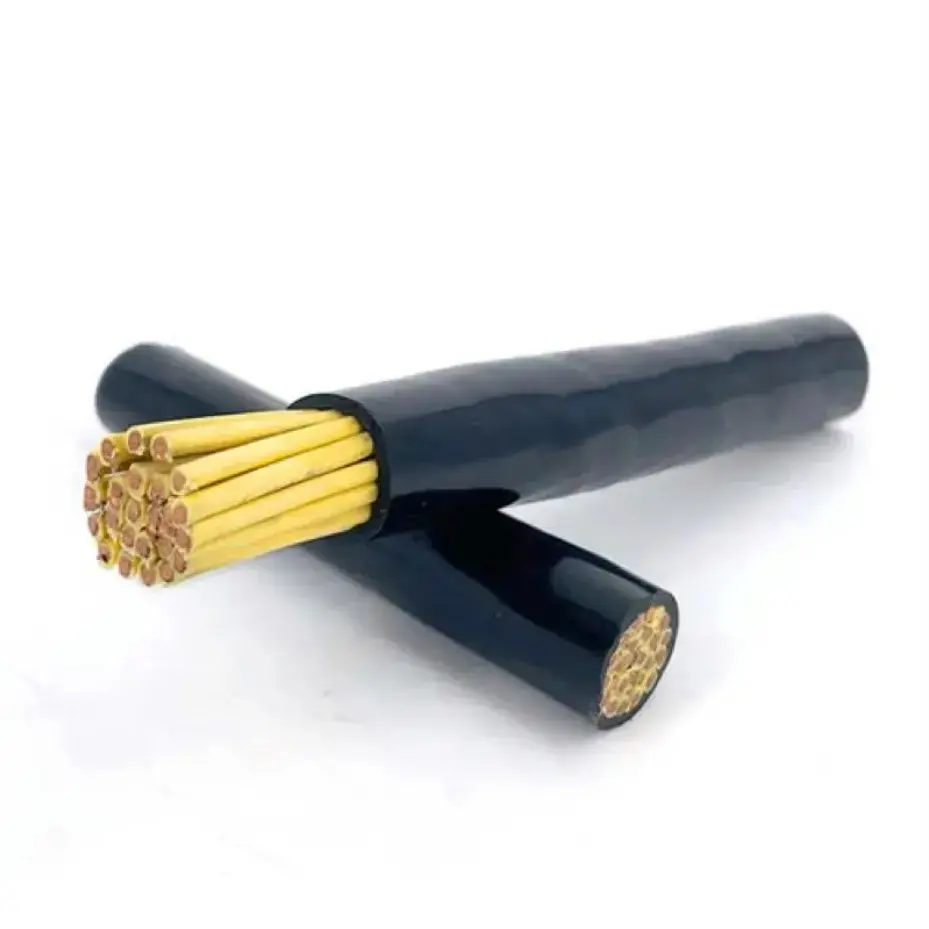

کابل کنترل انعطاف پذیر PVC مسی

مدل اصلی محصول: KVVR

کابل کنترل فلکسیبل پی وی سی مسی یک کابل کنترلی 450/750 ولتی است که در اطراف هادی های مسی رشته ای و عایق و غلاف PVC ساخته شده است. ساختار هادی انعطاف پذیر به کابل اجازه می دهد تا مسیرهای مسیریابی محکم تری را نسبت به یک هادی جامد یا صلب دنبال کند، که زمانی مفید است که سیم کشی کنترل باید از کابینت ها، سینی ها، کانال ها یا اتصالات تجهیزات عبور کند. نقش اصلی آن انتقال سیگنال های کنترل، اندازه گیری و نظارت در سیستم های الکتریکی ولتاژ پایین است.

برای مدارهای کنترل اتوماتیک و کمکی، مقطع هادی، تعداد هسته ها، روش نصب و مقاومت الکتریکی هنگام تعیین کابل مهم هستند. اندازه هادی موجود الزامات سیم کشی کنترلی رایج را پوشش می دهد، در حالی که پیکربندی های مختلف هسته را می توان با توجه به طراحی مدار انتخاب کرد.

جدول پارامترهای فنی محصول

مشخصات ساختمانی و الکتریکی

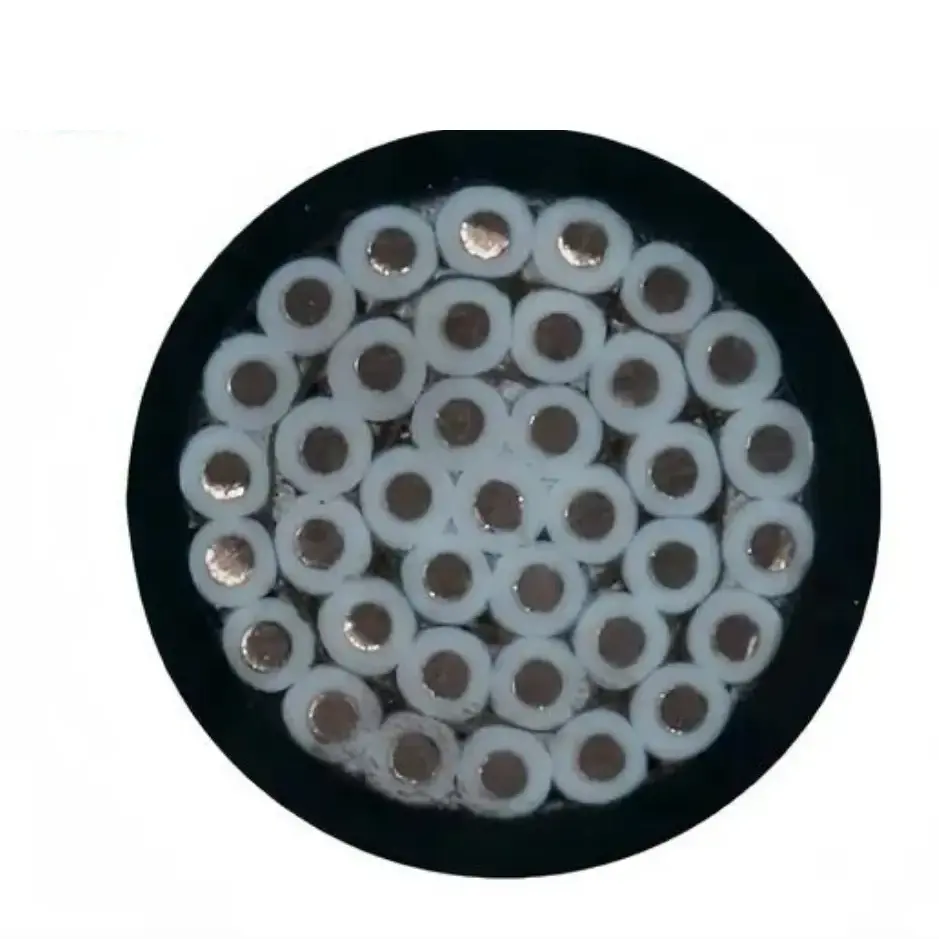

هادی مسی رشته ای

هادی از چندین رشته مسی ریز تشکیل شده است تا یک هادی جامد. این ساختار انعطاف‌پذیری مکانیکی مورد نیاز برای مسیریابی سیم‌کشی کنترل در اطراف پایانه‌ها، اجزای کابینت و سیستم‌های مدیریت کابل را فراهم می‌کند. مقاومت هادی در دمای 20 ℃ در جدول مشخصات برای هر دو شرایط فلزی بدون آبکاری و آبکاری ارائه شده است.

عایق و غلاف پی وی سی

PVC به عنوان ماده عایق اولیه در اطراف هادی استفاده می شود، با ساخت کابل جداسازی الکتریکی بین هادی های فردی و محیط اطراف را فراهم می کند. ضخامت عایق ذکر شده با سطح مقطع هادی متفاوت است، که اجازه می دهد مشخصات در برابر الزامات مدار مورد نظر بررسی شود.

سیم کشی کنترل 450/750 ولت

درجه بندی 450/750 ولت این کابل را در محدوده کنترل ولتاژ پایین و سیم کشی کمکی قرار می دهد. این برای مدارهای کنترل و مانیتورینگ الکتریکی به جای جایگزینی برای کابل های برق انتخاب شده برای انتقال ولتاژ بالاتر در نظر گرفته شده است. انتخاب نهایی باید از الزامات ولتاژ، جریان، نصب و تجهیزات مدار کامل پیروی کند.

سناریوهای کاربردی

کابل کنترل انعطاف پذیر PVC مسی در مدارهای کنترلی و کمکی استفاده می شود که در آن مسیر سیم کشی شامل کابینت ها، اتصالات تجهیزات یا مکان های دیگری است که نیاز به جابجایی آسان تر در حین نصب دارند.

1. صنعت برق: کابینت‌های کنترل در اتاق‌های توزیع برق، سیم‌کشی کنترل ژنراتور و مدارهای سیگنال ثانویه برای پست‌ها.

2. اتوماسیون صنعتی: سیم کشی کنترل داخلی برای تجهیزات خط تولید، ماشین آلات، فن ها، پمپ های آب و تجهیزات خشک کن.

3. پروژه‌های پشتیبان ساختمان: ماژول‌های کنترل تهویه مطبوع مرکزی، کابینت‌های کنترل آسانسور، اتاق‌های ماشین‌های زیرزمینی و سیستم‌های اتصال روشنایی ساختمان.

4. تولید متالورژیکی: کنسول‌های عملیاتی خودکار و اتصالات سیگنال برای تجهیزات تولید در کارگاه‌های صنعتی.

5. پروژه‌های پشتیبانی عمومی: مدارهای کنترل الکتریکی برای تجهیزات پیوندی حفاظت از آتش و تجهیزات تصفیه فاضلاب حفاظت از محیط زیست.

مسائل سیم کشی عملی پرداخته شده است

1. مسیریابی از طریق فضاهای محدود

کابینت ها و تجهیزات کنترلی اغلب شامل چندین پایانه، اجزا و مسیرهای کابل در یک فضای محدود هستند. هادی رشته‌ای باعث می‌شود کابل مسیریابی و خاتمه آن در جایی که یک هادی سفت و سخت راحت‌تر است، آسان‌تر شود.

2. تطبیق اندازه هادی با مدار

مدارهای کنترل همه به یک سطح مقطع هادی نیاز ندارند. اندازه های موجود از 0.5 میلی متر مربع تا 6 میلی متر مربع اجازه می دهد تا مشخصات کابل با الزامات مدار، شرایط نصب و ویژگی های الکتریکی تجهیزات متصل مطابقت داشته باشد.

3. مدیریت سیم کشی کنترل چند هسته ای

استفاده از کابل چند هسته ای می تواند سازماندهی مدارهای کنترل و نظارت مرتبط را ساده کند. مقدار هسته باید از تعداد سیگنال های مورد نیاز، مدارهای یدکی و آرایش سیم کشی تجهیزات تعیین شود.

4. حفظ پارامترهای الکتریکی ثابت

مقاومت هادی و ضخامت عایق پارامترهای قابل اندازه گیری هستند که می توان آنها را در برابر ساختار کابل مشخص شده بررسی کرد. برای تدارک پروژه، سطح مقطع مورد نیاز، پیکربندی هسته و مستندات فنی قابل اجرا باید قبل از تولید یا ارسال تأیید شود.

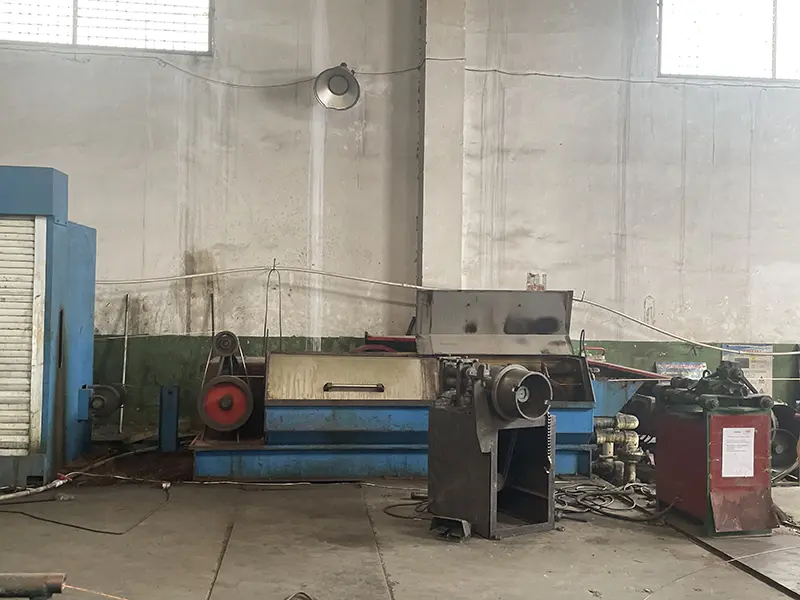

ساخت و تایید کیفیت

برای خرید کابل کنترل، ارزیابی کیفیت باید بر مشخصات مواد قابل ردیابی و پارامترهای تولید قابل اندازه‌گیری تمرکز کند تا ظاهر به تنهایی. بررسی های مربوطه می تواند شامل ساخت هادی، مقاومت هادی، ابعاد عایق و بازرسی کابل نهایی مطابق با الزامات محصول قابل اجرا باشد.

Qiancheng می تواند مشخصات محصول و اطلاعات فنی مرتبط را برای انتخاب پروژه ارائه دهد. برای سفارشات انبوه یا پروژه، مدل مورد نیاز، سطح مقطع هادی، مقدار هسته، طول کابل، بسته بندی و مستندات باید قبل از پردازش سفارش تایید شود.

راهنمای انتخاب مشخصات

هنگام انتخاب این نوع کابل کنترل، به جای انتخاب مستقل اندازه هادی، باید چندین پارامتر را با هم در نظر گرفت.

1. سطح مقطع هادی: با توجه به بار الکتریکی، عملکرد مدار و الزامات سیم‌کشی قابل اجرا انتخاب کنید.

2. مقدار هسته: تعداد مدارهای کنترل، نظارت و کمکی که باید توسط کابل حمل شوند را تعیین کنید.

3. روش نصب: بررسی کنید که آیا کابل از طریق کابینت، سینی، مجرا یا اتصال تجهیزات عبور می‌کند و انعطاف‌پذیری لازم را در نظر بگیرید.

4. پارامترهای الکتریکی: ولتاژ نامی و مقاومت هادی مجاز را در برابر الزامات سیستم کنترل متصل تأیید کنید.

5. مستندات پروژه: برای سفارشات مهندسی یا صادرات، برگه مشخصات مورد نیاز، سوابق بازرسی و سایر اسناد فنی را قبل از ارسال تأیید کنید.

سوالات متداول

1. ولتاژ نامی این کابل کنترل قابل انعطاف PVC مسی چقدر است؟

ولتاژ نامی 450/750 ولت است. این کابل از هادی های مسی رشته ای با عایق PVC استفاده می کند و برای کنترل ولتاژ پایین و مدارهای کمکی در نظر گرفته شده است.

2. چه اندازه هادی موجود است؟

جدول مشخصات سطوح مقطع اسمی از 0.5 میلی متر مربع تا 6 میلی متر مربع را پوشش می دهد. انتخاب واقعی باید بر اساس الزامات الکتریکی و شرایط نصب مدار کنترل باشد.

3. آیا می توانید مشخصات فنی کاملی را برای انتخاب پروژه ارائه دهید؟

بله اطلاعات فنی را می توان برای اندازه هادی و پیکربندی کابل قابل اجرا، از جمله قطر هادی، ضخامت عایق PVC و مقاومت هادی 20 ℃ DC ارائه کرد.

4. این کابل معمولاً در کجا اعمال می‌شود؟

می توان از آن در کابینت های کنترل توزیع برق، تجهیزات اتوماسیون صنعتی، سیستم های کنترل آسانسور، کنترل های تهویه مطبوع مرکزی، تجهیزات متالورژی و سیستم های کنترل الکتریکی حفاظت از محیط زیست استفاده کرد.

5. چگونه باید کابل برای یک سیستم کنترل جدید انتخاب شود؟

ابتدا ولتاژ نامی، مقطع هادی، مقدار هسته مورد نیاز، مسیر نصب و شرایط محیطی را تأیید کنید. سپس مشخصات کابل را می توان با الزامات الکتریکی و مکانیکی سیستم مطابقت داد.

6. آیا طول کابل و سایر مشخصات را می توان سفارشی کرد؟

طول کابل و الزامات پیکربندی را می توان با توجه به پروژه مورد بحث قرار داد. برای سفارشات غیر استاندارد، اندازه هادی مورد نیاز، مقدار هسته، طول، بسته بندی و مستندات فنی باید قبل از تولید تایید شود.
