کابل کنترل دمای بالا

مدل های پایه: KGG، KFF، و غیره. مواد عایق: لاستیک سیلیکون یا فلوروپلاستیک.

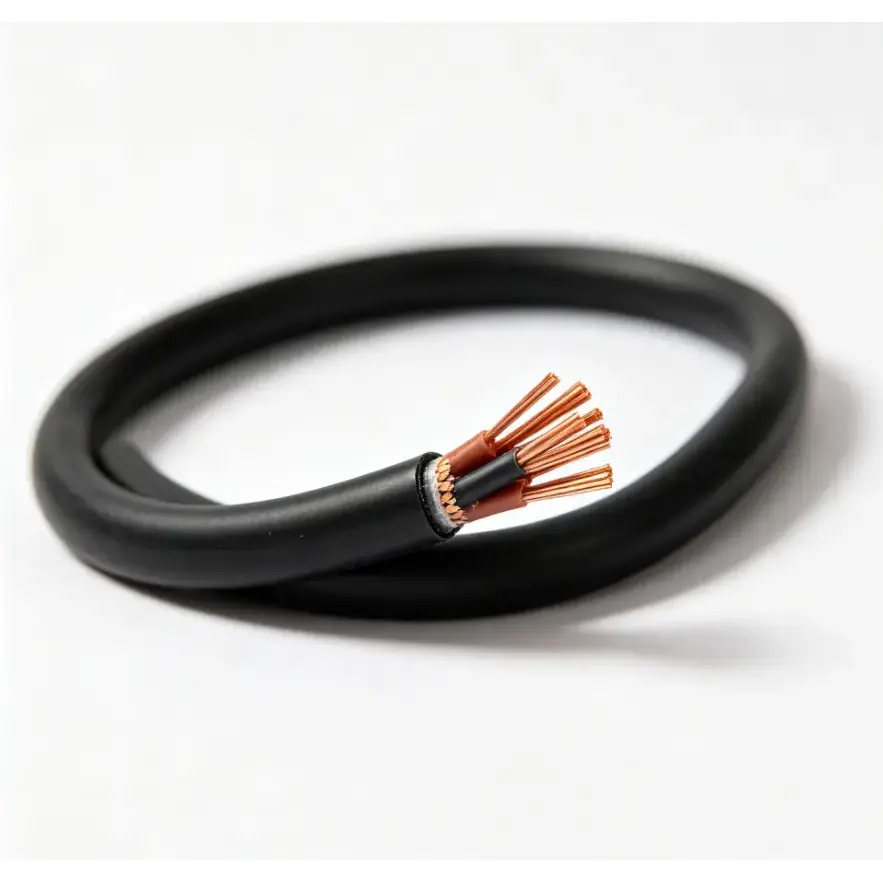

کابل کنترل دمای بالا یک کابل ویژه برای انتقال سیگنال های کنترل و نظارت در محیط های کاری با دمای بالا است. از مس بدون اکسیژن با خلوص بالا به عنوان رسانا، با لاستیک سیلیکونی یا عایق فلوروپلاستیک و محافظ اختیاری و ساختارهای غلاف محافظ استفاده می کند. هادی چند رشته ای انعطاف پذیری را برای سیم کشی تجهیزات فراهم می کند، در حالی که مواد عایق و غلاف را می توان با توجه به دمای عملیاتی و شرایط محیطی انتخاب کرد.

این ساختار برای کاربردهایی در نظر گرفته شده است که مقاومت در برابر دما بخش مهمی از انتخاب کابل است. کاربردهای معمولی شامل متالورژی، عملیات حرارتی، کوره های صنعتی، تجهیزات پردازش حرارتی و سایر سیستم های کنترل صنعتی است. مشخصات کابل واقعی باید با توجه به دمای مداوم، دمای پیک، نیازهای الکتریکی، شرایط نصب و قرار گرفتن در معرض روغن، رطوبت یا رسانه های خورنده انتخاب شود.

جدول ابعاد و پارامترهای فنی مشخصات محصول

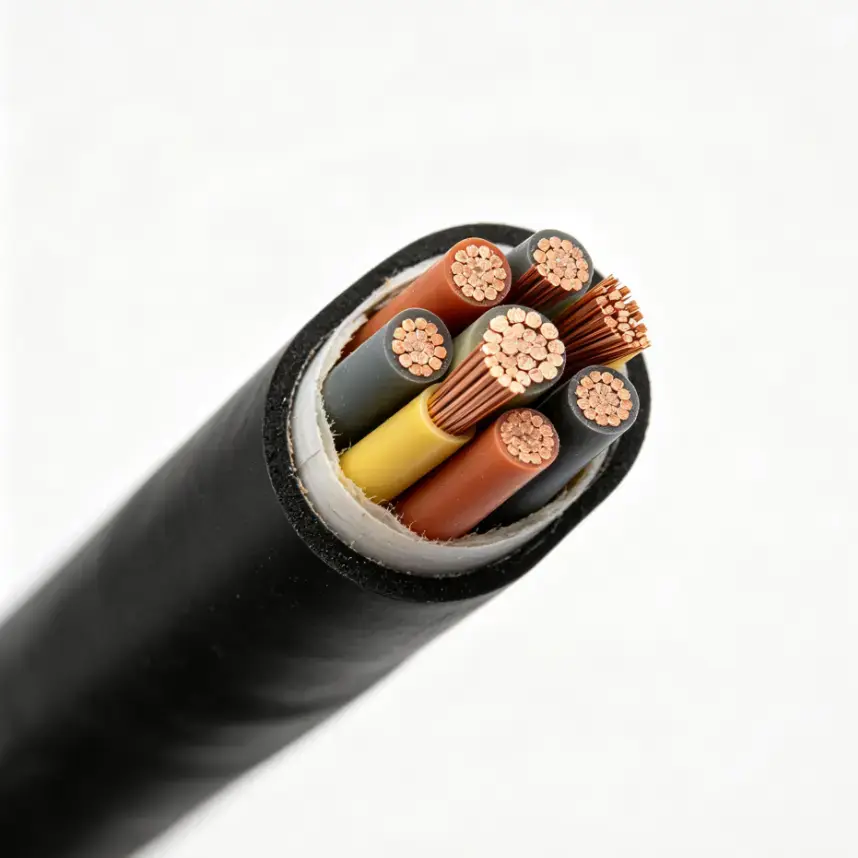

مواد و ساخت و ساز

1. هادی مسی بدون اکسیژن با خلوص بالا

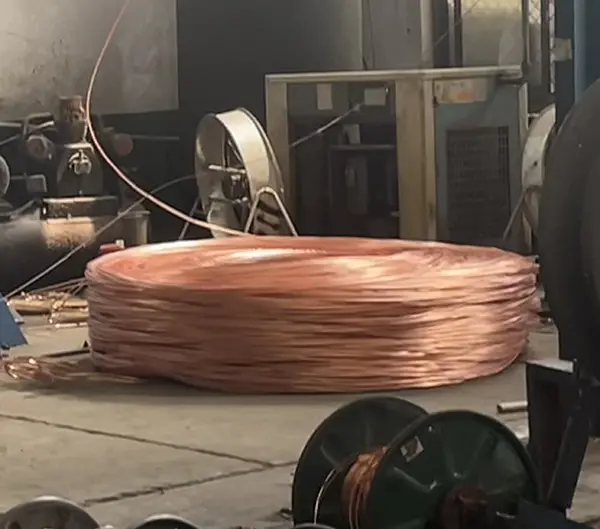

هادی از مس بدون اکسیژن با خلوص بالا در ساختار انعطاف پذیر چند رشته ای ساخته شده است. در مقایسه با یک هادی جامد صلب، ساختار رشته‌ای برای مسیریابی در اطراف تجهیزات و کابینت‌های کنترل مناسب‌تر است. سطح مقطع هادی موجود با توجه به محدوده مشخصات ذکر شده 0.5 میلی متر مربع تا 10 میلی متر مربع است.

2. لاستیک سیلیکونی یا عایق فلوروپلاستیک

لاستیک سیلیکون و فلوروپلاستیک گزینه های عایق مقاوم در برابر دما را برای شرایط مختلف عملیاتی فراهم می کنند. انتخاب مواد باید دمای کار مداوم، قرار گرفتن در معرض دمای کوتاه مدت، الزامات مکانیکی و محیط اطراف را به جای دما به تنهایی در نظر بگیرد.

3. محافظ اختیاری برای مدارهای کنترل

کابل را می توان با قیطاندن سیم مسی یا بسته بندی نوار مسی در صورت نیاز به محافظ مجهز کرد. نرخ پوشش محافظ مشخص شده ≥80٪ است. حفاظ به ویژه در مواردی که مدارهای کنترل یا نظارت نزدیک به تجهیزاتی که ممکن است تداخل الکتریکی ایجاد کنند نصب می شوند، مهم است.

4. گزینه های متعدد مواد غلاف

غلاف بیرونی می تواند از PVC ضد شعله بدون هالوژن بدون دود مقاوم در برابر درجه حرارت بالا، لاستیک سیلیکون، فلوروپلاستیک یا ترکیب غلاف نیتریل استفاده کند. ساختار موجود ترکیبات مختلفی از مقاومت دما و مقاومت در برابر روغن، اسید، قلیایی و سایر شرایط صنعتی را فراهم می کند.

ملاحظات عملکرد و کاربرد

دمای کار یک کابل کنترل با ساختار کامل کابل از جمله هادی، عایق، غلاف و شرایط نصب تعیین می شود. به همین دلیل، درجه حرارت، قرار گرفتن در معرض محیط و الزامات الکتریکی باید با هم قبل از انتخاب یک مشخصات تایید شود.

1. الزامات دمایی بلند مدت و کوتاه مدت

درجه های دمای عملیاتی طولانی مدت موجود 90 درجه سانتیگراد، 180 درجه سانتیگراد و 200 درجه سانتیگراد هستند. بسته به ساخت و ساز انتخاب شده، دمای اوج کوتاه مدت می تواند به 250 ℃ تا 280 ℃ برسد. لاستیک های سیلیکونی و نسخه های فلوروپلاستیک FEP نیز می توانند در برابر درجه حرارت تا -60 درجه مقاومت کنند. درجه انتخاب شده باید با مشخصات دمای واقعی تجهیزات مطابقت داشته باشد.

2. عملکرد الکتریکی برای مدارهای کنترل و نظارت

هادی مسی بدون اکسیژن مسیر الکتریکی مورد نیاز را برای سیگنال های کنترل و نظارت فراهم می کند، در حالی که مقاومت عایق و ولتاژ مقاومت نشانگرهای عملکرد الکتریکی قابل اندازه گیری را ارائه می دهد. در جایی که تداخل الکترومغناطیسی یک نگرانی است، می توان نوار مسی یا محافظ نوار مسی را مشخص کرد.

3. مقاومت در برابر شرایط کار صنعتی

مناطق با دمای بالا ممکن است حاوی روغن، رطوبت، گرد و غبار، مواد اسیدی یا قلیایی باشند. بنابراین غلاف باید با توجه به محیط واقعی اطراف انتخاب شود. گزینه های لاستیک سیلیکونی، فلوروپلاستیک و غلاف نیتریل را می توان برای ترکیب های مختلف دما و قرار گرفتن در معرض محیط در نظر گرفت.

4. نصب انعطاف پذیر در اطراف تجهیزات

ساختار هادی چند رشته ای از مسیریابی انعطاف پذیر در اطراف ماشین آلات صنعتی، کابینت های کنترل و تجهیزات حرارتی پشتیبانی می کند. مقدار هسته، سطح مقطع هادی و ساختار کلی کابل باید با فضای نصب موجود و الزامات مدار مطابقت داشته باشد.

کاربردهای صنعتی معمولی

این کابل برای مدارهای کنترل، مانیتورینگ و سیگنال در محیط های صنعتی که دمای بالا بر انتخاب کابل تاثیر می گذارد استفاده می شود. کاربردهای معمولی عبارتند از:

●تجهیزات متالورژی و فرآوری فلزات

● خطوط عملیات حرارتی و تجهیزات پردازش حرارتی

●کوره های صنعتی و سیستم های گرمایشی

●ماشین آلات تولید در دمای بالا

●کابینت های کنترل صنعتی و اتصالات تجهیزات

● مدارهای مانیتورینگ و کنترل دما

●تجهیزاتی که در معرض روغن، رطوبت، گرد و غبار یا رسانه های صنعتی خورنده قرار دارند

کنترل کیفیت و تایید فنی

برای تهیه کابل صنعتی، تأیید محصول باید بر روی پارامترهای ساختمانی و الکتریکی قابل اندازه گیری تمرکز کند. موارد کلیدی عبارتند از مواد هادی، مقطع هادی، مقدار هسته، مواد عایق، ساخت غلاف، ولتاژ نامی، مقاومت عایق، مقاومت هادی و ولتاژ مقاومت.

بازرسی تولید می تواند شامل بررسی ابعادی، تست مقاومت هادی، تست مقاومت عایق و تست ولتاژ مقاومت فرکانس قدرت با توجه به مشخصات محصول قابل اجرا باشد. برای سفارشات مهندسی و صادرات، مدارک فنی و سوابق آزمایش با توجه به مشخصات مورد نیاز و شرایط پروژه قابل تایید است.

قبل از سفارش چه چیزی باید تایید شود؟

برای مشخصات کابل کنترل دمای بالا، اطلاعات زیر باید قبل از نقل قول یا تولید تأیید شود:

●دمای عملیاتی مداوم و دمای پیک کوتاه مدت احتمالی

●مقطع هادی مورد نیاز و تعداد هسته

● ولتاژ نامی و الزامات عملکرد الکتریکی

● اینکه آیا نوار مسی یا نوار مسی محافظ لازم است

●مواد غلاف مورد نیاز و مقاومت محیطی

● قرار گرفتن در معرض روغن، اسید، قلیایی، رطوبت، گرد و غبار یا رسانه های خورنده

● عملکرد ضد شعله یا مقاوم در برابر آتش مورد نیاز است

●طول کابل، بسته بندی و الزامات مستندات فنی

سوالات متداول

1. این کابل کنترل دمای بالا به طور مداوم چه دمایی را می تواند تحمل کند؟

درجه‌های دمای عملیاتی طولانی‌مدت موجود عبارتند از 90 ℃، 180 ℃ و 200 ℃. بسته به ساخت و ساز انتخاب شده، دمای اوج کوتاه مدت می تواند به 250 ℃ تا 280 ℃ برسد. لاستیک سیلیکونی و نسخه های فلوروپلاستیک FEP همچنین می توانند در برابر دمای پایین تا -60 درجه مقاومت کنند.

2. چه ماده هادی استفاده می شود؟

هادی از مس بدون اکسیژن با خلوص بالا در ساختار انعطاف پذیر چند رشته ای استفاده می کند. سطح مقطع هادی موجود بر اساس مشخصات فنی ذکر شده 0.5 میلی متر مربع تا 10 میلی متر مربع است.

3. آیا می توان محافظ اضافه کرد؟

بله محافظ اختیاری شامل بافندگی سیم مسی یا بسته بندی نوار مسی، با نرخ پوشش محافظ مشخص شده ≥80٪ است. ساختار محافظ را می توان با توجه به سیستم کنترل و محیط الکترومغناطیسی انتخاب کرد.

4. آیا می توانید هسته های کابل، سطح مقطع، محافظ و درجه های مقاوم در برابر شعله را سفارشی کنید؟

بله ساختار ذکر شده از 2 تا 61 هسته و مقطع هادی از 0.5 میلی متر مربع تا 10 میلی متر مربع پشتیبانی می کند. محافظ، مواد غلاف، الزامات ضد شعله یا مقاوم در برابر آتش و طول کابل را می توان با توجه به کاربرد و مشخصات فنی تأیید کرد.

5. آیا کابل برای قرار گرفتن در معرض روغن، اسید و قلیایی مناسب است؟

گزینه های غلاف موجود عبارتند از لاستیک سیلیکون، فلوروپلاستیک، ترکیب غلاف نیتریل و PVC مقاوم در برابر دمای بالا. در جایی که روغن، اسید، قلیایی، رطوبت یا مواد خورنده وجود دارد، مواد غلاف باید با توجه به محیط کار واقعی انتخاب شود.

6. چه اطلاعاتی برای سفارش تجارت خارجی انبوه مورد نیاز است؟

لطفاً سطح مقطع هادی مورد نیاز، مقدار هسته، دمای عملیاتی، ولتاژ نامی، نیاز محافظ، مواد غلاف، طول کابل، محیط کاربردی و استانداردهای فنی قابل اجرا را ارائه دهید. این جزئیات اجازه می دهد تا مشخصات ساخت و تولید کابل قبل از نقل قول تایید شود.
