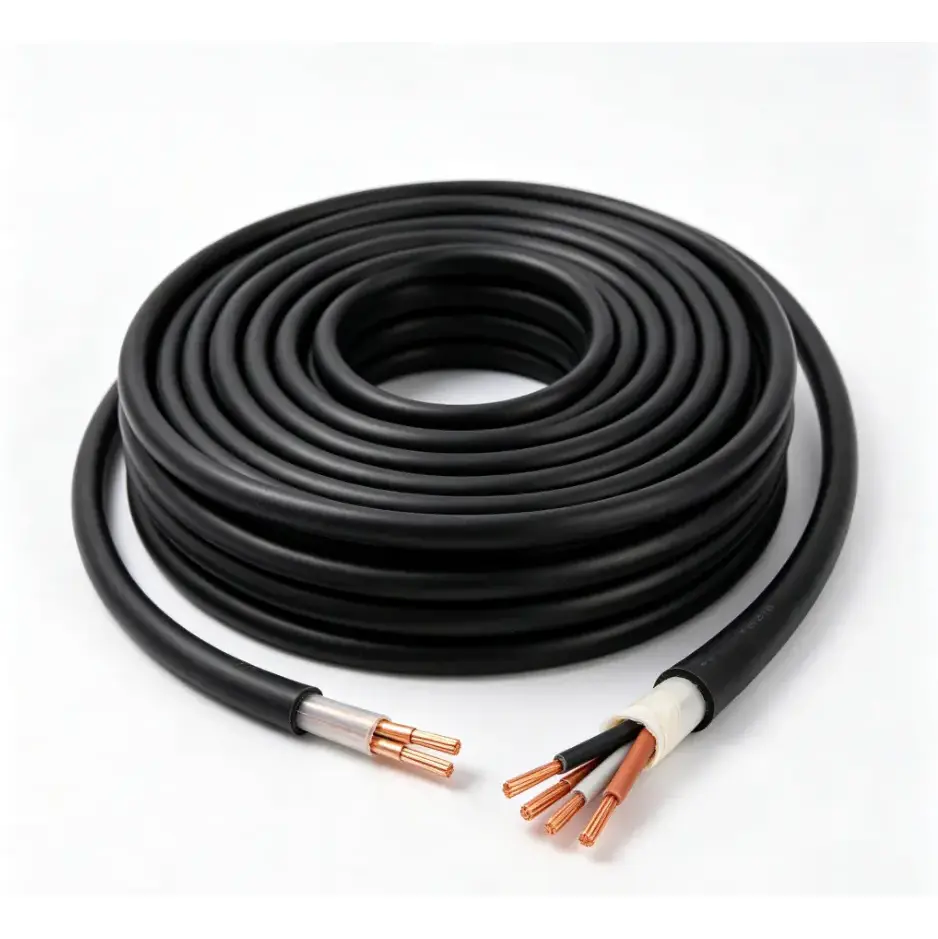

مدل های محصول: N(NH)-KVVR، N(NH)-KVVRP و غیره.
کابل کنترل انعطاف پذیر مقاوم در برابر آتش PVC مسی برای مدارهای کنترل و سیگنال طراحی شده است که در آن نصب انعطاف پذیر و الزامات مقاومت در برابر آتش باید با هم در نظر گرفته شوند. از هادی های مسی انعطاف پذیر کلاس 5، یک لایه مقاوم در برابر آتش میکا نواری و عایق و غلاف PVC اکسترود شده استفاده می کند. این ساختار برای کمک به حفظ یکپارچگی مدار برای یک دوره مشخص در شرایط آتش سوزی بسته به پیکربندی کابل قابل اجرا و الزامات آزمایش در نظر گرفته شده است.
ساختار هادی انعطاف پذیر کابل را برای کابینت های کنترل، سیستم های حفاظت در برابر آتش، تجهیزات مکانیکی و الکتریکی و مدارهای کنترل اتوماتیک صنعتی مناسب می کند که در آن مکان های مکرر خم شدن یا سیم کشی محدود می تواند نصب را سخت تر کند. انتخاب کابل باید بر اساس سطح مقطع هادی، مقدار هسته، روش نصب، الزامات عملکرد آتش و مشخصات الکتریکی تجهیزات متصل باشد.
|
مقطع اسمی (mm²) |
حداکثر قطر هادی تک سیم (میلی متر) |
لایه مقاوم در برابر آتش |
ضخامت عایق پی وی سی (میلی متر) |
مقاومت هادی DC 20 ℃ (Ω/کیلومتر) |
مقاومت هادی DC 20 ℃ (Ω/کیلومتر) |
|
|
|
مواد |
|
فلز آبکاری نشده |
فلز آبکاری شده |
|
0.5 |
0.21 |
نوار میکا |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
نوار میکا |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
نوار میکا |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
نوار میکا |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
نوار میکا |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
نوار میکا |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
نوار میکا |
0.8 |
3.30 |
3.39 |
|
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
اعداد اصلی توصیه شده: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. شماره های اصلی سفارشی در صورت درخواست مشتری در دسترس هستند. |
ساختار کابل از یک هادی مسی منعطف با یک لایه مقاوم در برابر آتش و عایق و غلاف PVC استفاده می کند. هر بخش عملکرد خاصی در ساختار کلی کابل دارد، بنابراین مشخصات مورد نیاز باید با توجه به مدار کنترل، محیط نصب و الزامات مربوط به عملکرد آتش انتخاب شود.

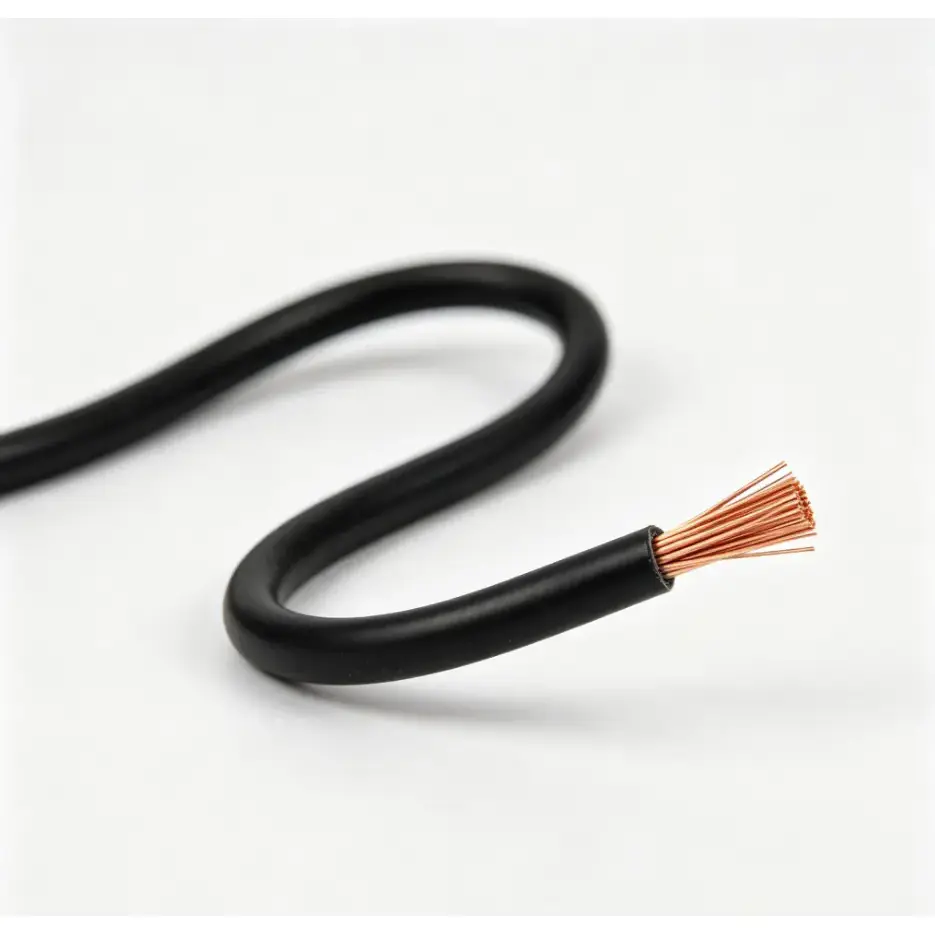

ساختار هادی چند رشته ای انعطاف پذیری بیشتری نسبت به یک هادی جامد با سطح مقطع اسمی یکسان ارائه می دهد. این برای سیم کشی کابینت، اتصالات تجهیزات و تأسیساتی که کابل باید از فضاهای محدود یا اطراف اجزای تجهیزات عبور کند مفید است.
نوار میکا به عنوان لایه مقاوم در برابر آتش در اطراف هادی گنجانده شده است. در ساختار کابل مقاوم در برابر آتش، این لایه برای کمک به محافظت از مسیر رسانا در زمانی که کابل در معرض دما یا شعله بالا برای مدت زمان تعیین شده توسط شرایط آزمایش قابل اجرا قرار می گیرد، در نظر گرفته شده است.
عایق پی وی سی اکسترود شده جداسازی الکتریکی بین هادی و اجزای کابل اطراف را فراهم می کند، در حالی که غلاف بیرونی حفاظت مکانیکی و محیطی اضافی را فراهم می کند. همانطور که در جدول مشخصات بالا نشان داده شده است، ضخامت عایق با سطح مقطع اسمی متفاوت است.
کابل کنترل انعطاف پذیر مقاوم در برابر آتش PVC مسی برای سیم کشی کنترل و سیگنال در نظر گرفته شده است که در آن تداوم مدار تحت شرایط آتش سوزی مشخص شده یک طرح مهم است. کاربردهای معمولی شامل کابینت های کنترل آتش، سیستم های حفاظت در برابر آتش ساختمان، تجهیزات مکانیکی و الکتریکی، سیستم های کنترل مرتبط با قدرت و تاسیسات اتوماسیون صنعتی است.
در کابینت‌های کنترل محدود یا محفظه‌های تجهیزات، ساختار هادی انعطاف‌پذیر می‌تواند مسیریابی را در مقایسه با سازه‌های کابلی کمتر انعطاف‌پذیر ساده‌تر کند. برای تاسیسات صنعتی، انتخاب نهایی باید دمای محیط، ترتیب سینی کابل یا مجرا، الزامات خمشی، رطوبت، روغن یا سایر قرار گرفتن در معرض محیطی، و بار الکتریکی مدار کنترل متصل را در نظر بگیرد.
برای این نوع کابل، ارزیابی کیفیت باید بر اساس ساختار قابل اندازه‌گیری و پارامترهای الکتریکی باشد تا ظاهر به تنهایی. سطح مقطع هادی، مقاومت هادی، ضخامت عایق، لایه مقاوم در برابر آتش، کمیت هسته و الزامات مربوط به عملکرد آتش باید بر اساس مشخصات توافق شده بررسی شوند.
قبل از تولید یا حمل، اسناد پروژه را می توان با مدل مورد نیاز، سطح مقطع، مقدار هسته، نوع هادی و الزامات آزمایش مطابقت داد. برای کاربردهای مهندسی، مشتریان همچنین می‌توانند تأیید کنند که آیا سوابق بازرسی اضافی، داده‌های فنی یا نمونه‌ها قبل از تولید انبوه مورد نیاز است یا خیر.
مشخصات مناسب بستگی به سیستم کنترل و شرایط نصب دارد. قبل از ثبت سفارش، تایید نکات زیر مفید است:
1. سطح مقطع هادی با توجه به الزامات مدار و محاسبات الکتریکی قابل اجرا.
2. مقدار هسته مورد نیاز و اینکه آیا یک پیکربندی هسته استاندارد یا سفارشی مورد نیاز است.
3. الزامات عملکرد مقاوم در برابر آتش و پروژه یا استاندارد آزمایش قابل اجرا.
4. روش نصب، از جمله سیم کشی کابینت کنترل، نصب کانال، نصب سینی کابل یا اتصال تجهیزات.
5. طول کابل مورد نیاز، بسته بندی، مستندات و الزامات بازرسی برای پروژه.
این کابل با یک لایه مقاوم در برابر آتش میکا-نوار طراحی شده است تا به حفظ مسیر رسانا برای یک دوره مشخص تحت شرایط آزمایش آتش قابل اجرا کمک کند. عملکرد واقعی مقاومت در برابر آتش بستگی به ساخت کابل، روش نصب و الزامات تست محصول مشخص شده دارد.
از هادی های مسی انعطاف پذیر استفاده می کند. پیکربندی هادی و حداکثر قطر تک سیم با توجه به سطح مقطع اسمی، با مقادیر مربوطه ارائه شده در جدول فنی متفاوت است.
سطوح مقطع ذکر شده 0.5 میلی متر مربع، 0.75 میلی متر مربع، 1.0 میلی متر مربع، 1.5 میلی متر مربع، 2.5 میلی متر مربع، 4 میلی متر مربع و 6 میلی متر مربع هستند. مقادیر هسته توصیه شده شامل 2 تا 61 هسته در پیکربندی های نشان داده شده در جدول است و مقادیر هسته سفارشی شده را می توان با توجه به نیازهای پروژه مورد بحث قرار داد.
بله مقدار هسته و طول کابل را می توان با توجه به مشخصات پروژه سفارشی کرد. قبل از تولید، سطح مقطع هادی مورد نیاز، پیکربندی هسته، ساختار مقاوم در برابر آتش، شرایط نصب و الزامات اسناد باید تایید شود.
کاربردهای معمولی شامل کابینت های کنترل حریق، سیستم های حفاظت در برابر آتش ساختمان، تجهیزات مکانیکی و الکتریکی، مدارهای کنترل صنعتی و سایر تاسیسات است که در آنها سیم کشی انعطاف پذیر و ساخت کابل مقاوم در برابر آتش مورد نیاز است.
برای بررسی دقیق قیمت و مشخصات، لطفاً مدل مورد نیاز، سطح مقطع هادی، مقدار هسته، طول کابل، محیط نصب و الزامات مربوط به عملکرد آتش را ارائه دهید. در صورت وجود، نقشه های پروژه یا مشخصات فنی نیز می تواند برای تایید ساخت کابل قبل از تولید استفاده شود.
